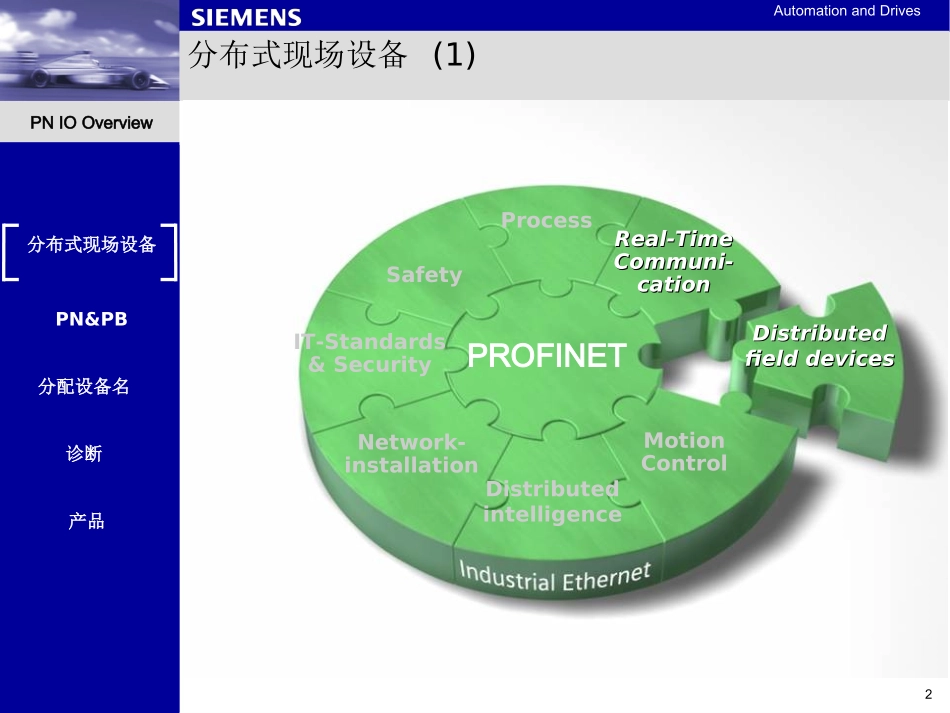

A&DCS2FA概览PROFINETIO分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview2PN&PB分布式现场设备(1)DistributedintelligenceDistributedDistributedfielddevicesfielddevicesMotionControlReal-TimeReal-TimeCommuni-Communi-cationcationNetwork-installationSafetyIT-Standards&SecurityProcessPROFINET分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview3PN&PB分布式现场设备(2)相同的组态界面，类似于PROFIBUS分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview4PN&PB分布式现场设备(3)ET200PN集成已有的现场I/O模块组态IO设备(类似于PROFIBUS)PLC用户编程使用相同的指令集在PROFIBUS和IE上灵活使用现场设备分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview5PN&PB分布式现场设备(4)控制器IOController(类似于DP主站)PG/PCIOSupervisor现场设备IODevice(类似于DP从站)组态监控组态监控诊断状态/修改参数分配诊断状态/修改参数分配分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview6PN&PB在Step7中组态在PROFIBUS和PROFINET有相同的界面用户使用已有的知识能够快速熟悉PROFINETGSDMLGSD+XML=GSDMLHW-Config分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview7PN&PB在GSDML里对设备属性的描述(GenericStationDescription):插入模块(数量,类型)模块的组态数据(如：模拟量输入)模块参数(如：4..20mA)诊断信息(如：断线)GSDML基于XML由XML编辑器创建用标准的XML方法定义内容和格式GSDML结构符合ISO15745标准GSDML标准设备描述分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview8PN&PBDeviceDescription:GSDFile(text)DP-MastersystemIO-SystemDP-SlaveIO-DeviceDP-MasterClass1(PLC)IO-Controller(PLC)DeviceDescription:GSDFile(XML)DP-MasterClass2(PG)IO-Supervisor(PG,HMI)STEP7Hardwarecatalog:PROFIBUSDPSTEP7Hardwarecatalog:PROFINETIOPROFINET与PROFIBUS比较分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview9PN&PBPROFINETIO拓扑结构信号从一站到另一站的传递经过交换机，星型，树型;从设备到设备，总线型PROFIBUSDP地址设置本质:设备名字离线MMC在线IOSupervisor通过DIP开关,组态设备数据GSDV6(XML)GSD比较PROFINETIO和PROFIBUSDP分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview10PN&PBPROFIBUS-DPDP-从站DP-从站DP-从站DP-从站DP-从站DP-从站PROFIBUSDP主站DP-主站采集DP从站的IO信号来快速更新I/O的过程映像区每个额外的主站或“活动的”设备因为影响了总线时间，所以延迟了报文分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview11PN&PBPROFINET控制器PROFINET设备PROFINET设备PROFINET-控制器采集PROFINET-设备的IO信号来快速地更新I/O的过程映像区每个额外的控制器或“活动的”站点不影响报文传输PROFINETPROFINET设备PROFINET设备PROFINET设备PROFINET设备分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview12PN&PB一个存在的PROFIBUS网络能够通过代理设备进行连接在以太网上每个额外的控制器或“活动的”站点不影响报文传输PROFINETPROFINET控制器PROFINET设备PROFINET设备PROFINET设备PROFINET设备PROFINET设备PROFINET设备分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview13PN&PB分配设备名MMC和C-Plug能够实现快速的、容易的器件替换不用重新组态替换器件就能实现快速的、容易的器件替换减少了停工时间PROFIBUSPROFINETPROFINET分布式现场设备分配设备名产品诊断AutomationandDrivesPNIOOverview14PN&PB诊断Channel0Channel1Channel2Chan.n+xModule1...Channel0Channel1Channel2Chan.n+x...Chan.0Chan.1Chan.2...Module2类似于PROFIBUS的器件诊断网络诊断——IT标准开放的网络诊断IP地址,位置,数据,SNMP第1级:站级错误(例如：阀门站2)第2级：模块级错误(例如：AI模块3)第3级:通道级错误(例如：通道2的断...
