电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

TE-11 接触器的维护保养VIP免费

TE-11 接触器的维护保养_第1页
1/14
TE-11 接触器的维护保养_第2页
2/14
TE-11 接触器的维护保养_第3页
3/14

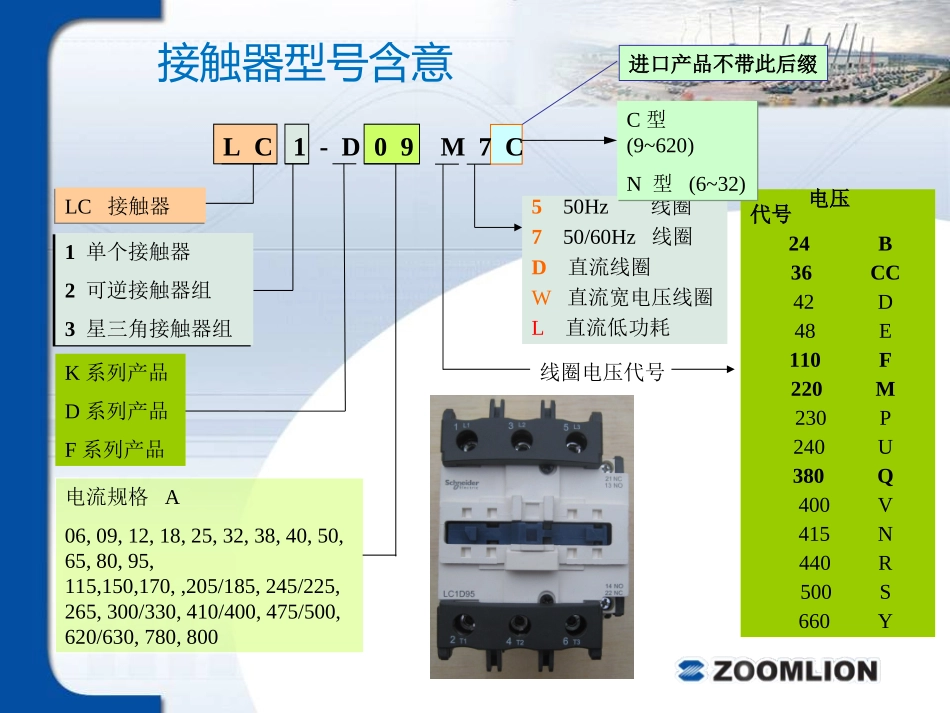

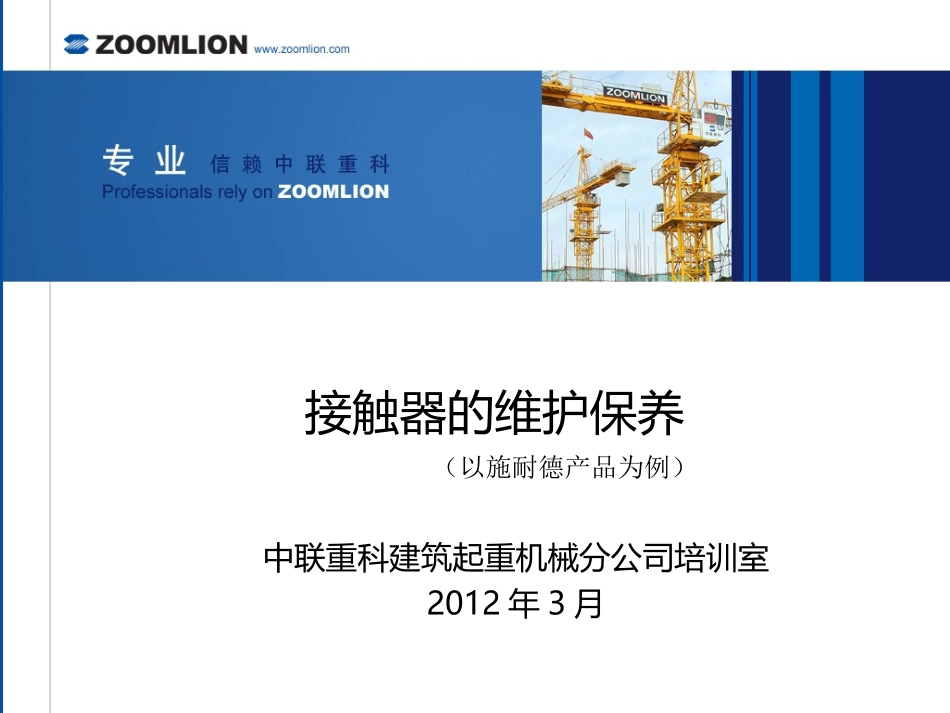

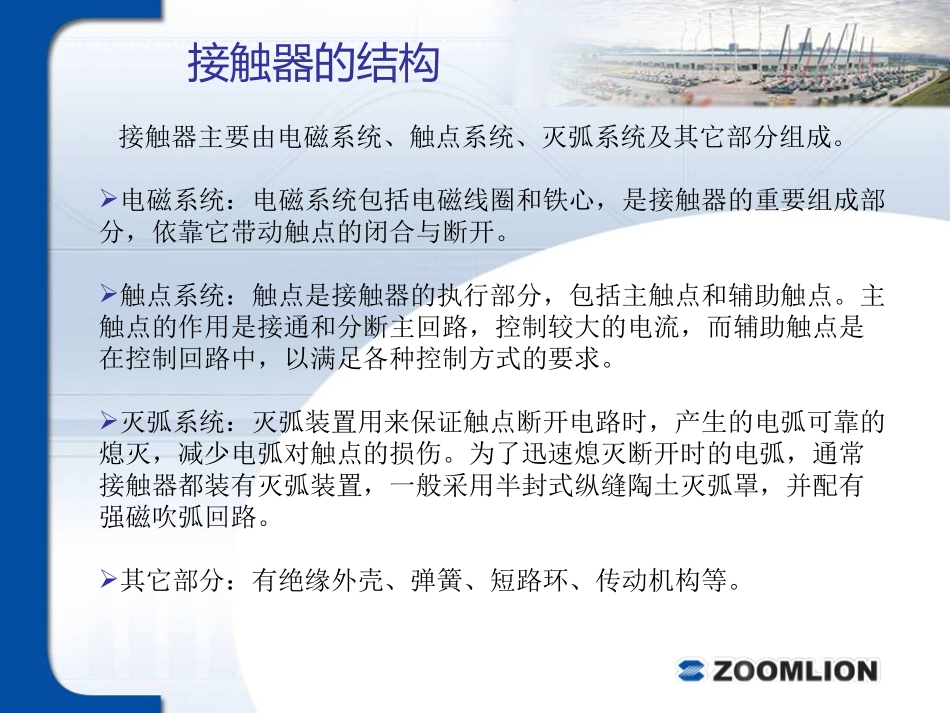

不断提升追求卓越---工程技术部接触器的维护保养中联重科建筑起重机械分公司培训室2012年3月(以施耐德产品为例)不断提升追求卓越---工程技术部接触器型号含意LC1-D09M7CLC接触器LC接触器1单个接触器2可逆接触器组3星三角接触器组1单个接触器2可逆接触器组3星三角接触器组550Hz线圈750/60Hz线圈D直流线圈W直流宽电压线圈L直流低功耗线圈电压代号电流规格A06,09,12,18,25,32,38,40,50,65,80,95,115,150,170,,205/185,245/225,265,300/330,410/400,475/500,620/630,780,800K系列产品D系列产品F系列产品电压代号24B36CC42D48E110F220M230P240U380Q400V415N440R500S660YC型(9~620)N型(6~32)C型(9~620)N型(6~32)进口产品不带此后缀不断提升追求卓越---工程技术部接触器的结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动触点的闭合与断开。触点系统:触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方式的要求。灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。为了迅速熄灭断开时的电弧,通常接触器都装有灭弧装置,一般采用半封式纵缝陶土灭弧罩,并配有强磁吹弧回路。其它部分:有绝缘外壳、弹簧、短路环、传动机构等。不断提升追求卓越---工程技术部交流接触器原理图不断提升追求卓越---工程技术部接触器各符号的表示不断提升追求卓越---工程技术部接触器的选用主回路触点的额定电流应大于或等于被控设备的额定电流.控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀,频繁动作的接触器额定电流可降低使用。接触器的电磁线圈额定电压有36V、110V、220V、380V等,电磁线圈允许在额定电压的85%~110%范围内使用。不断提升追求卓越---工程技术部接触器的运行维护外部维护:清扫外部灰尘;检查各紧固件是否松动,特别是导体连接部分,防止接触松动而发热;触点系统维护:检查触点磨损程度,触点有烧损,开焊脱落时,须及时更换;轻微烧损时,一般不影响使用。测量相间绝缘电阻,阻值不低于10MΩ;检查辅助触点动作是否灵活,触点行程应符合规定值,检查触点有无松动脱落,发现问题时,应及时修理或更换。不断提升追求卓越---工程技术部铁芯部分维护:清扫灰尘,特别是运动部件及铁芯吸合接触面间;检查铁芯的紧固情况,铁芯松散会引起运行噪音加大;铁芯短路环有脱落或断裂会引起运行噪音加大电磁线圈维护:测量线圈绝缘电阻;线圈绝缘物有无变色、老化现象,检查线圈引线连接,如有开焊、烧损应及时修复。灭弧罩部分维护:检查灭弧罩是否破损;灭弧罩位置有无松脱和位置变化;清除灭弧罩缝隙内的金属颗粒及杂物。接触器的运行维护不断提升追求卓越---工程技术部通过的负荷电流是否在接触器额定值之内;接触器的分合信号指示是否与电路状态相符;运行声音是否正常,有无因接触不良而发出放电声;电磁线圈有无过热现象,电磁铁的短路环有无异常;灭弧罩有无松动和损伤情况;辅助触点有无烧损情况;传动部分有无损伤;周围运行环境有无不利运行的因素,如振动过大、通风不良、尘埃过多接触器的运行维护不断提升追求卓越---工程技术部LC1接触器的常见故障分析故障现象1线圈烧坏或损坏2触头熔焊3噪音4通电后接触器的触头不能闭合5断电后接触器的触头不能分开不断提升追求卓越---工程技术部故障现象原因分析备注1).控制电源的电压偏低,导致线圈接线端子上的控制电压偏低,当电压低到一定程度,铁芯就不能吸合,此时线圈中的电流是正常维持电流的几倍(电流大小取决于电压的大小),时间一长,线圈就会因过度发热而烧坏.1)控制电压的波动应该在0.85~1.1倍额定值的范围内.2)不同的产品规格,不同的电压规格,不同的产品,其不吸合的临界电压各异.3)热态与冷态的吸合电压是不一样的,热态时的吸合电压比冷态时的吸合电压要高.2).线圈控制线偏长,尽管控制电源的电压...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

TE-11 接触器的维护保养

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
