第4讲 搬运技术与设备VIP免费

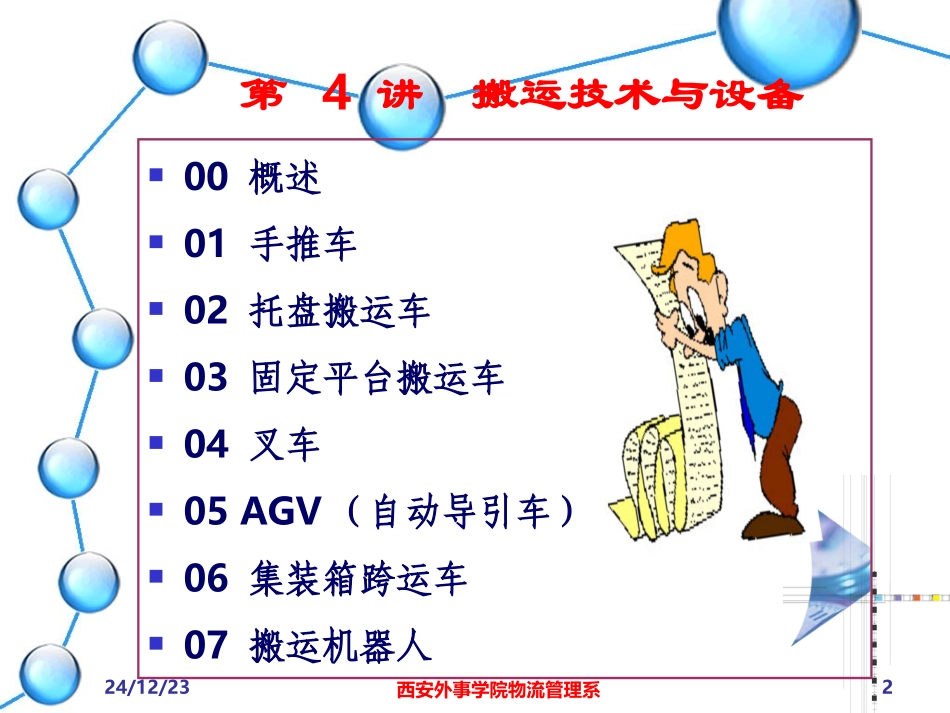

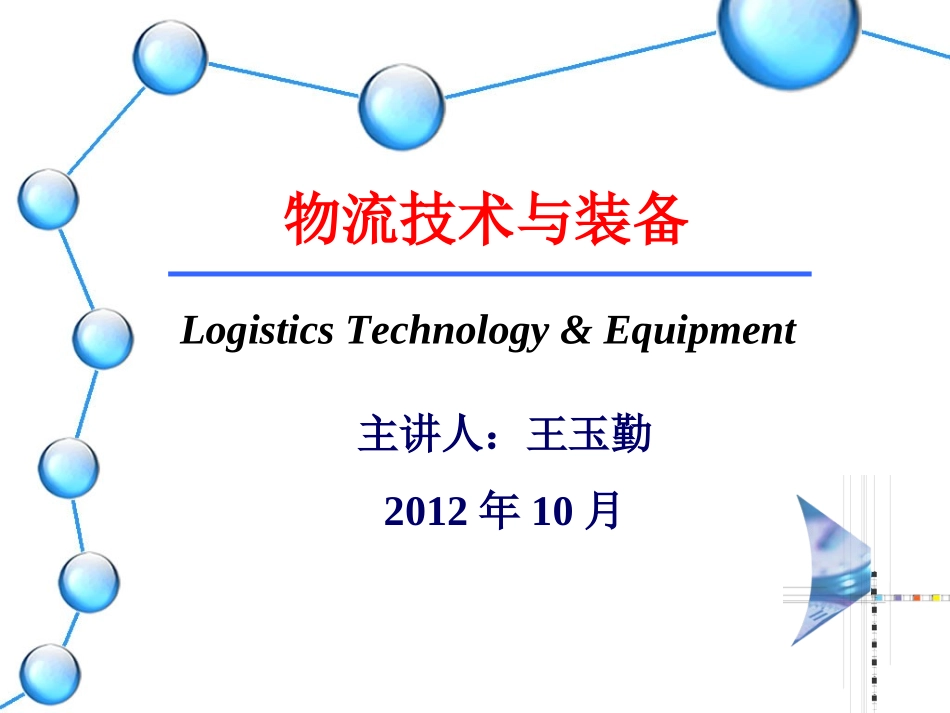

物流技术与装备主讲人：王玉勤2012年10月LogisticsTechnology&Equipment24/12/23西安外事学院物流管理系2第4讲搬运技术与设备00概述01手推车02托盘搬运车03固定平台搬运车04叉车05AGV（自动导引车）06集装箱跨运车07搬运机器人24/12/23西安外事学院物流管理系3搬运设备的概念搬运设备是指对物料、产品、零件、介质或其他物品进行搬动、运输或改变其位置时所需要的机械及器具的总称。00概述搬运设备的优点（1）减轻劳动强度，改善劳动条件（2）提高效率，缩短作业时间，加速周转（3）提高装卸质量，保证货物的完整（4）降低物流成本常用的有：手推车、托盘搬运车、叉车、自动导引车（AGV）、搬运机器人等24/12/23西安外事学院物流管理系4手推台车■杠杆式手推车01手推车24/12/23西安外事学院物流管理系501手推车登高式手推台车手动液压升降平台车24/12/23西安外事学院物流管理系602-1手动托盘搬运车手动托盘搬运车24/12/23西安外事学院物流管理系702-2电动托盘搬运车电动托盘搬运车站立式步行式侧座式24/12/23西安外事学院物流管理系824/12/23西安外事学院物流管理系903固定平台搬运车定义具有较大承载物料平台的搬运车。相对承载卡车而言：承载平台离地低，装卸方便；结构简单、价格低；轴距、轮距较小，作业灵活等。一般用于企业内车间与车间、车间与仓库之间的运输。分类根据动力不同分：内燃型和电瓶型24/12/23西安外事学院物流管理系10概念叉车是一种无轨、轮胎行走式装卸搬运车辆。主要用于厂矿、仓库、车站、港口等场所。对成件、成箱及托盘等货物进行装卸、堆码、拆垛、短途搬运等作业。04叉车叉车搬运的优点（1）适用性强，机动灵活，成本低、投资少。（2）可缩短装卸搬运、堆码的作业时间，加快车船周转。（3）可减少货损，提高作业的安全程度。（4）提高仓库容积利用率，堆垛高度可达3～5m。24/12/23西安外事学院物流管理系1104叉车按照动力装置分类内燃式叉车电动式叉车分类按照结构特点分类平衡重式叉车插腿式叉车前移式叉车侧面式叉车24/12/23西安外事学院物流管理系12主要参数额定起重量：用货叉起升货物时，货物重心至货叉垂直段前壁的距离不大于载荷中心距时，允许起升货物的最大重量，以t（吨）表示。载荷中心矩：在货叉上放置标准重量的货物、确保叉车纵向稳定时，其重心到货叉垂直段前壁的水平距离，以mm（毫米）表示。门架倾角：无载的叉车在平坦坚实的地面上，门架相对其垂直位置向前或向后的最大倾角。最大起升高度：在平坦坚实的地面上，叉车满载，货物升至最高位置时，货叉水平段的上表面离地面的垂直距离。最大起升速度：叉车满载时，货物起升的最大速度，以m／min（米／分）表示。最大运行速度：叉车满载时，在干燥、平坦、坚实的地面上行驶时的最大速度。最小转弯半径：当叉车在无载低速行驶、打满方向盘转弯时，车体最外侧和最内侧至转弯中心的最小距离，分别称为最小外侧转弯半径和最小内侧转弯半径。最小离地间隙：车轮以外，车体上固定的最低点至地面的距离，表示叉车无碰撞地越过地面凸起障碍物的能力。最小离地间隙愈大，则叉车的通过性愈高。04叉车24/12/23西安外事学院物流管理系13主要性能装卸性：指叉车起重能力和装卸快慢的性能。装卸性能的好坏对叉车的生产率有直接影响。叉车的起重量大、载荷中心距大、工作速度高，则装卸性能好。牵引性：表示叉车行驶和加速快慢、牵引力和爬坡能力大小等方面的性能。制动性：叉车在行驶中根据要求降低车速及停车的性能。通常以在一定行驶速度下制动时制动距离来加以衡量。机动性：叉车在最小面积内转弯的能力和通过狭窄、曲折通道的能力。通过性：指叉车克服道路障碍而通过各种不良路面的能力。叉车的外形尺寸小、轮压小、离地间隙大、驱动轮牵引力大，则叉车的通过性好。操纵性：指叉车操作的轻便性和舒适性。稳定性：叉车在行驶和作业过程中，抵抗纵向和横向倾翻的能力。经济性：指叉车的造价和营运费用，包括动力消耗、生产率、使用方便和耐用的程度。04叉车24/12/23西安外事学院物流管理系1404-1平衡重式叉车定义定义在车体前方具有货叉和门架，而在车体尾部设有...
