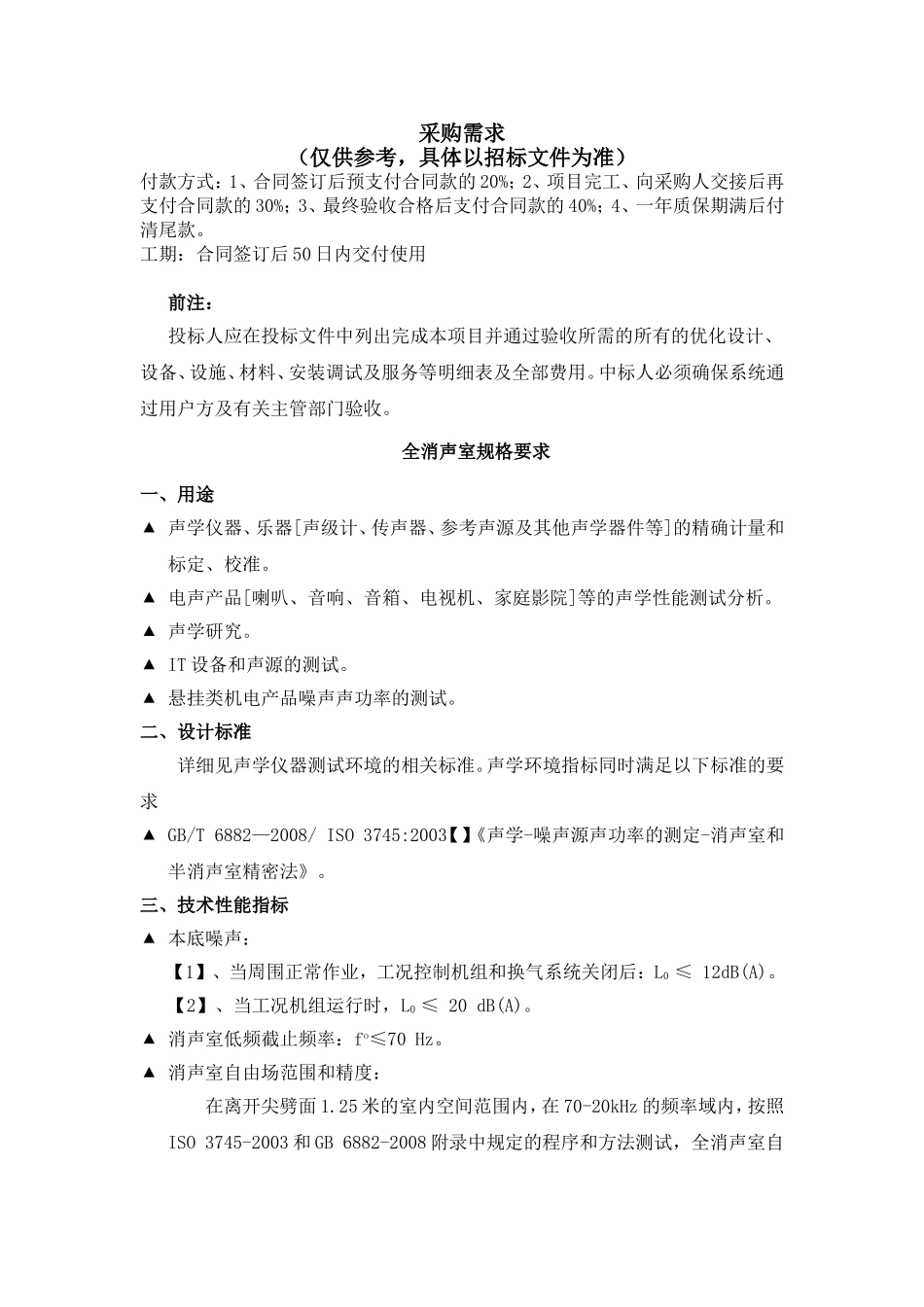

采购需求（仅供参考，具体以招标文件为准）付款方式：1、合同签订后预支付合同款的20%；2、项目完工、向采购人交接后再支付合同款的30%；3、最终验收合格后支付合同款的40%；4、一年质保期满后付清尾款。工期：合同签订后50日内交付使用前注：投标人应在投标文件中列出完成本项目并通过验收所需的所有的优化设计、设备、设施、材料、安装调试及服务等明细表及全部费用。中标人必须确保系统通过用户方及有关主管部门验收。全消声室规格要求一、用途▲声学仪器、乐器[声级计、传声器、参考声源及其他声学器件等]的精确计量和标定、校准。▲电声产品[喇叭、音响、音箱、电视机、家庭影院]等的声学性能测试分析。▲声学研究。▲IT设备和声源的测试。▲悬挂类机电产品噪声声功率的测试。二、设计标准详细见声学仪器测试环境的相关标准。声学环境指标同时满足以下标准的要求▲GB/T6882—2008/ISO3745:2003【】《声学-噪声源声功率的测定-消声室和半消声室精密法》。三、技术性能指标▲本底噪声：【1】、当周围正常作业，工况控制机组和换气系统关闭后：L0≤12dB(A)。【2】、当工况机组运行时，L0≤20dB(A)。▲消声室低频截止频率：fo≤70Hz。▲消声室自由场范围和精度：在离开尖劈面1.25米的室内空间范围内，在70-20kHz的频率域内，按照ISO3745-2003和GB6882-2008附录中规定的程序和方法测试，全消声室自由场精度误差应当满足以下标准的要求：ISO3745-2003；GB/T6882-2008。具体数据见表1。表一ISO3745、GB6882中规定的测量声级和理论声级之间的最大允许差值测试室类型1/3倍频带中心频率（Hz）允许差值（dB）消声室≤630800～5000≥6300±1.5±1.0±1.5半消声室≤630800～5000≥6300±2.5±2.0±3.0本消声室声场指标同时应满足以下标准对测试的要求：1、GB7313-87高保真扬声器系统最低性能要求及测量方法2、SJ/T11218-2000家庭影院用组合扬声器系统通用规范▲消声室有效尺寸：L*W*H=6.4*5.2*6.0[m]。▲消声室悬浮隔振系统固有频率：基础隔振系统固有频率：f0≤2.0Hz。四、详细结构要求4．1隔声结构消声室采用房中房结构。即内墙体采用240mm厚度土建隔声墙体。说明：外隔声墙体由采购人完成，内隔声房间设计及其建造由中标人完成。4．2吸声结构消声室最主要的功能是消除声源的界面声反射，即在消声室内形成自由声场。通过安装强吸声体—吸声尖劈来达到。本案要求采用尖劈型吸声结构。该结构为最多采用的消声室吸声结构。吸声材料要求选用合资企业生产的环保型离心喷吹超细棉板。要求材料按造国际国家环境标准制造，绿色环保吸声材料。同时具有不吸潮，憎水性强，成型好，不风化，密度均匀，吸声性能离散性小的特点，且为不燃材料。尖劈为双劈结构，骨架为冷拔钢丝，模具内焊接后，表面喷塑防锈处理。尖劈为双饰面层，内层高目白色玻纤布，外层白色纱网。投标人投标投标文件中提供第三方国家级法定检测单位出具的驻波管法垂直入射吸声系数。投标人投标投标文件中提供尖劈吸声材料“离心喷吹玻璃棉板”的性能检测合格报告。尖劈安装支架采用角钢、槽钢、方钢等材料，表面防锈处理。4．3悬浮隔振系统的要求本消声室采用独立悬浮隔振地基。消声室内外间完全安装分离，互不影响。方法是将测控室地坪下挖，作为弹簧安装平台，采用将弹簧隔振器安装在此平台上。在隔振器上方建造独立悬浮的内隔声间。隔振系统保证了外界固体振动的隔离。本案要求采用金属螺旋、等节距、圆柱形弹簧。应当采取适当的措施避免弹簧的高频失效现象。弹簧的结构应当满足隔振性能的要求[在测试范围内，隔振效率大于98%。同时，应当保证弹簧更换和弹簧日常的维护需要，消声室设弹簧维修通道。投标人投标投标文件中提供第三方检测机构出具的弹簧性能测试报告。投标人投标投标文件中提供弹簧隔振设计计算报告。4．4悬浮地网的要求：4.4.1地网高度应当满足测试方便的被测样品安装的要求。4.4.2地网结构[外形尺寸和布局]不得对声波产生反射从而对自由声场带来不良影响。4.4.3连接机构[螺栓、接头、构件等]隐藏式安装。4.4.4地网设预紧机构。当地网使用一段时间后，可以将张力调整加大。4.4.5地网采用不锈钢材料。五、消声室工...
