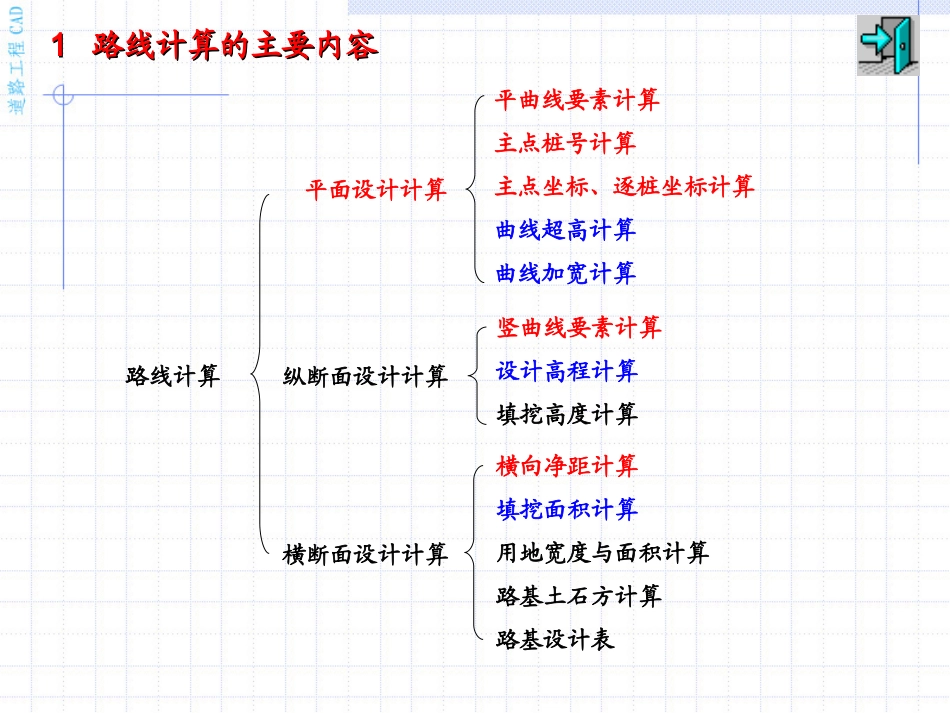

道路路线计算道路路线计算20062006年年1111月月道路工程教研室李玉华道路路线计算主要内容道路路线计算主要内容2路线计算资料准备3平曲线要素计算4桩号编排及坐标计算6路线透视三维模型建立5纵断面及横断面计算1路线计算的主要内容7道路工程CAD技术8习题与作业重点重点自学自学重点了解了解了解11路线计算的主要内容路线计算的主要内容平面设计计算纵断面设计计算横断面设计计算竖曲线要素计算设计高程计算填挖高度计算横向净距计算填挖面积计算用地宽度与面积计算路基土石方计算路基设计表平曲线要素计算主点桩号计算主点坐标、逐桩坐标计算曲线超高计算曲线加宽计算路线计算1)电子地形图目前道路设计必须采用电子地形图，其比例为：1:500,1:1000,1:2000。1、设计方便1)室内路线选线、定线，方案调整；2)坐标点取、距离量测、方位确定等；２、计算机出图方便图形绘制、修改，与路线叠加等；３、资料保存方便档案存储、重复利用方便；22路线计算资料准备路线计算资料准备(1)(1)22路线计算资料准备路线计算资料准备(2)(2)2)道路路线技术指标①总体技术指标●道路等级及计算行车速度公路:高速公路、一级公路、二级公路、三级公路、四级公路；城市道路：快速路、主干路、次干路、支路；其它道路：林区道路、厂矿道路。计算行车速度：公路(20km/h-120km/h)；城市道路(20km/h-80km/h)；●车道数、行车道宽度及路基宽度单车道宽度:3.75m(80-120km/h);3.5m(40-60km/h);3.0-3.25m(20-30km/h)行车道数量:4、６、８(高速公路)；4(一级公路)；2(二级公路、三级公路)公路路基宽度=行车道宽度+路肩宽度;含中间带、变速车道、爬坡车道、应急停车带宽度等。●用地范围、道路红线公路用地范围:路堤两侧排水沟外缘、路堑坡顶截水沟外边缘以外不小于１米(高速公路、一级公路为3米，二级公路为2米)的土地为公路用地范围；城市道路红线：包括道路两侧绿化带在内的道路宽度，40米－60米；22路线计算资料准备路线计算资料准备(3)(3)②平面技术指标●圆曲线最小半径一般最小半径、极限最小半径、不设超高最小半径。●平曲线最小长度缓和曲线长度、最小平曲线长度●最大直线长度20V(一般);70s(V≥60km/h);●最小直线长度反向曲线之间的最小直线长度2V(m)，同向曲线之间的最小距离6V(m)。V的单位:km/h。V=120km/h(高速公路)R一般最小=1000m;R极限最小=650m;R不设超高=5500m(i≤2.0%),7500m(i>2.0%)V=80km/h(城市快速路)L平曲线最小=140m，Lc圆曲线最小=70m,Ls缓和曲线最小=70m（取５m、10m的倍数)V=120km/h(高速公路)L最长直线=2400m；2333.3mV=120km/h(高速公路)反向曲线:L最短直线=240m同向曲线:L最短直线=720m2)道路路线技术指标22路线计算资料准备路线计算资料准备(4)(4)①导线点坐标(x,y)采用导线法进行平曲线设计：导线点的坐标(x,y)②平曲线类型●基本型：简单型、对称型、不对称型；●其它类型：可由基本类型组合得到。③平曲线要素包括曲线半径R、缓和曲线长度Ls、切线长度T、外矢距E、曲线长度L,不同类型的平曲线基本参数需要确定的个数不同，一般只需要其中的两个即可。④调整目标可调整的平曲线基本参数，如曲线半径R、缓和曲线长度Ls、切线长度等T，或直线之间的目标距离（如满足同向或反向曲线之间的最短距离）。3)平面路线设计计算基本资料33平曲线要素计算平曲线要素计算(1)(1)曲直法积木法拟合法综合法弦切线法闭合导线法端点受限法BP神经网络法圆弧移动法曲线设计法直线设计法实地定线纸上定线直线设计法曲线设计法平曲线设计1)平曲线设计方法33平曲线要素计算平曲线要素计算(2)(2)α偏转角、R圆曲线半径、Ls1第一缓和曲线长度、Ls2第二缓和曲线长度Ts1第一切线长、Ts2第二切线长、Lc圆曲线长度、L平曲线总长、E外矢距K=0K=0~1/RK=1/RK=1/RK=0~1/RK=02)平曲线要素33平曲线要素计算平曲线要素计算(3)(3)三个基本线形元素三个基本线形元素直线直线:L:L基本型基本型复曲线复曲线回头曲线回头曲线简单型简单型:L-R-L:L-R-L对称型对称型:L-Ls-R-Ls-L:L-Ls-R-Ls-L不对称型不对称型:L-Ls1-R-Ls2-L:L-Ls1-R-Ls2-LCC型型:R1-Ls1-Ls2-R2:R1-Ls1-Ls2-R2凸型凸型:L-Ls1-Ls2-L:L-Ls1-Ls2-LSS型型::反向...
