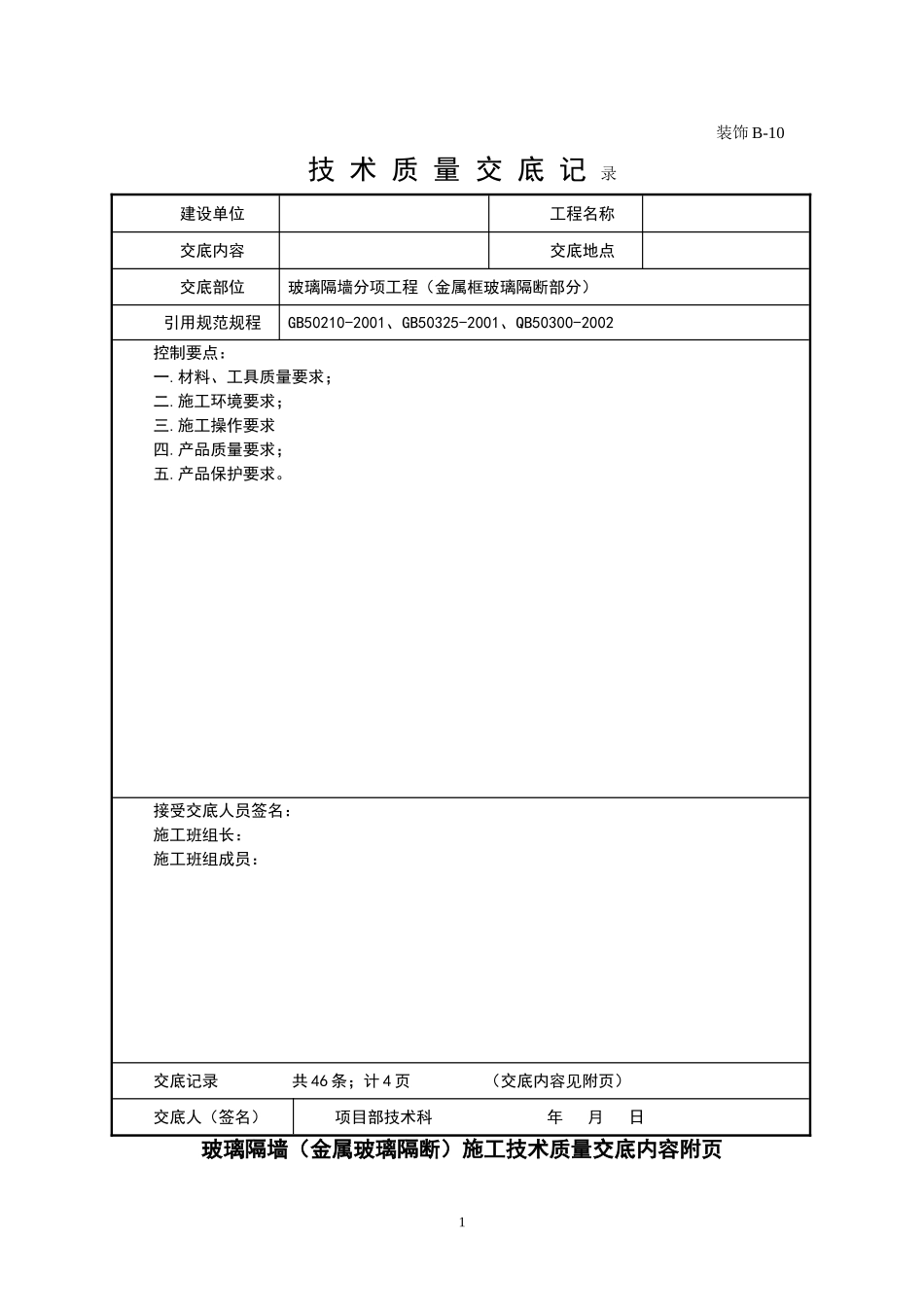

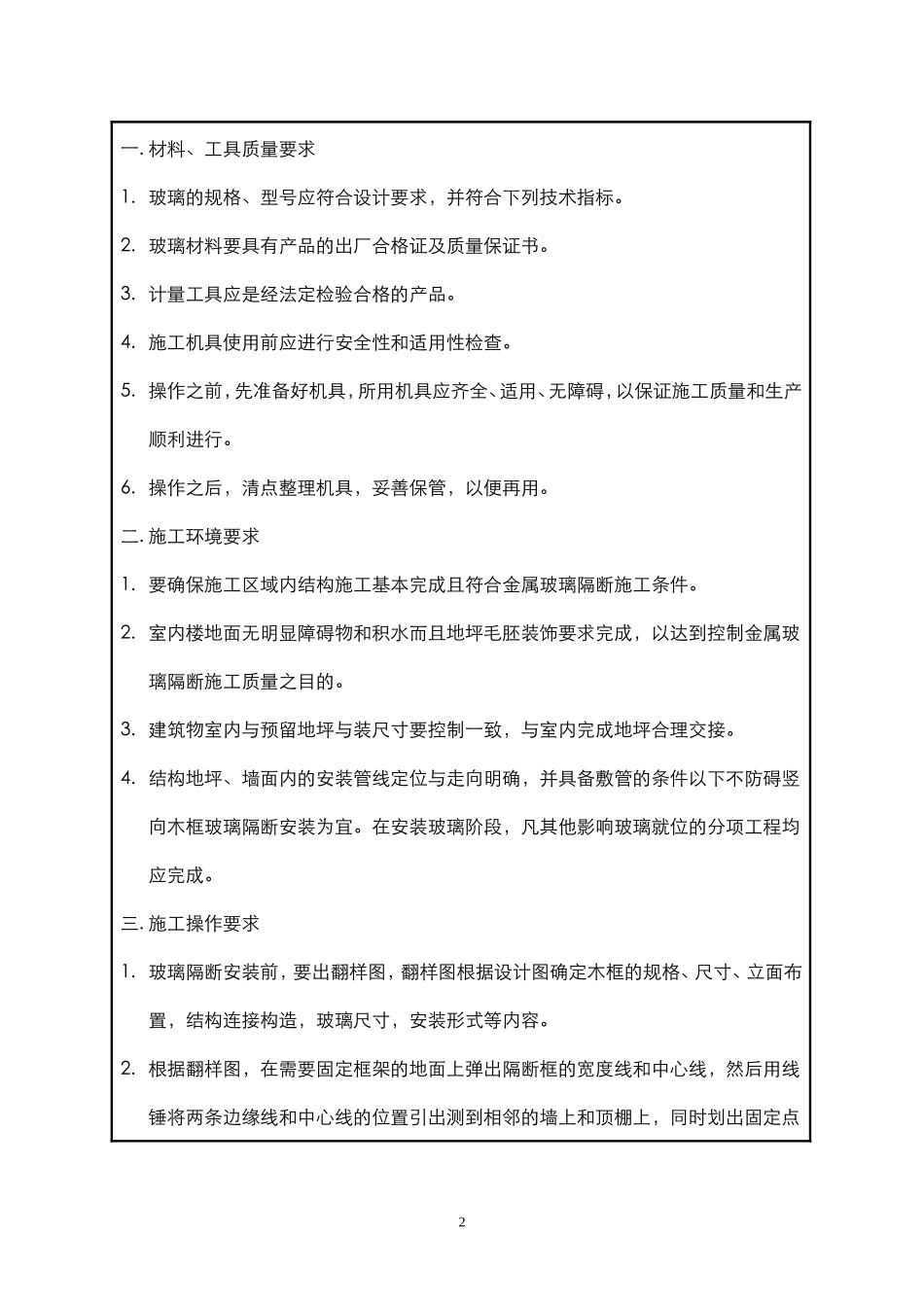

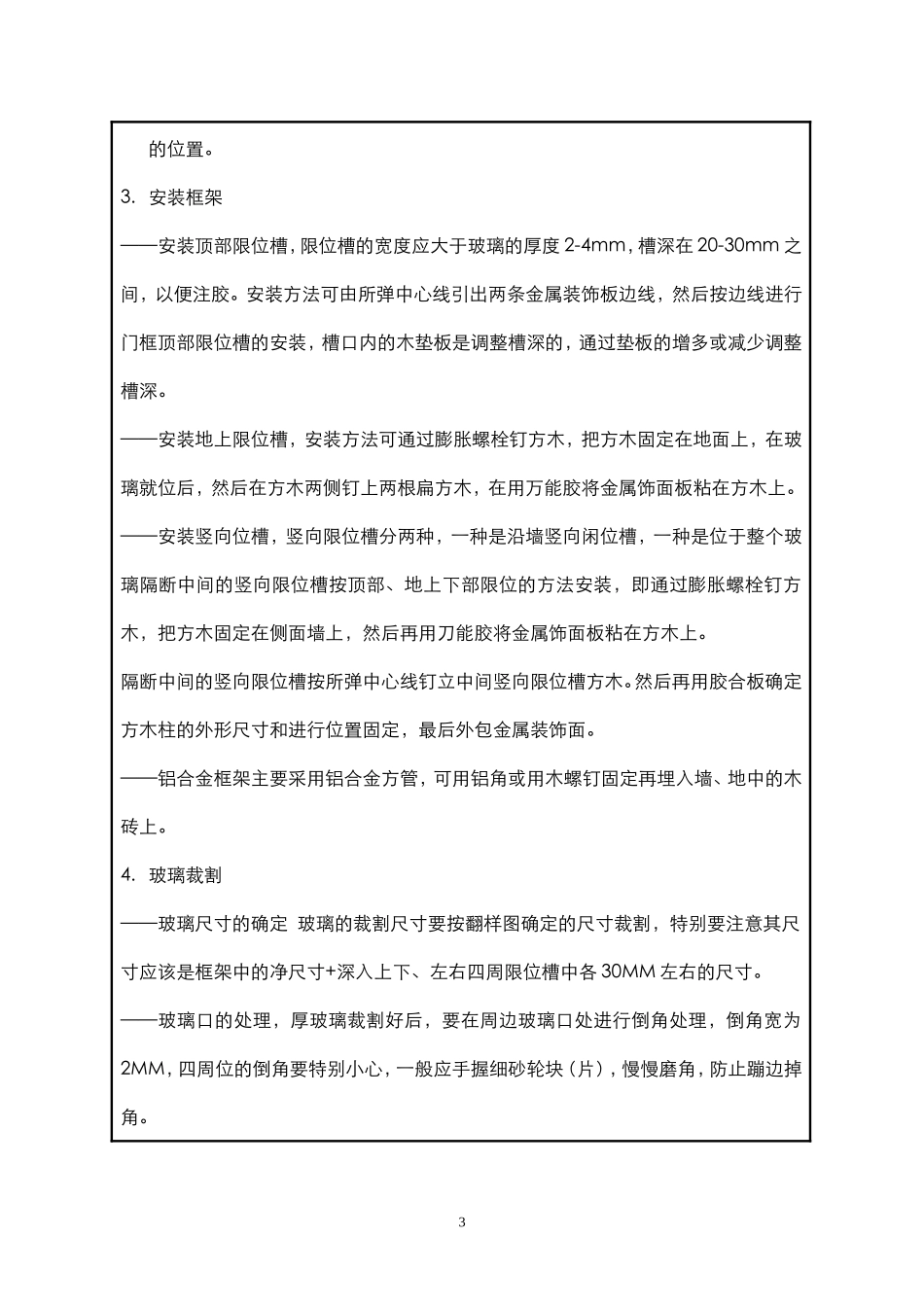

装饰B-10技术质量交底记录建设单位工程名称交底内容交底地点交底部位玻璃隔墙分项工程（金属框玻璃隔断部分）引用规范规程GB50210-2001、GB50325-2001、QB50300-2002控制要点：一.材料、工具质量要求；二.施工环境要求；三.施工操作要求四.产品质量要求；五.产品保护要求。接受交底人员签名：施工班组长：施工班组成员：交底记录共46条；计4页（交底内容见附页）交底人（签名）项目部技术科年月日玻璃隔墙（金属玻璃隔断）施工技术质量交底内容附页1一.材料、工具质量要求1.玻璃的规格、型号应符合设计要求，并符合下列技术指标。2.玻璃材料要具有产品的出厂合格证及质量保证书。3.计量工具应是经法定检验合格的产品。4.施工机具使用前应进行安全性和适用性检查。5.操作之前，先准备好机具，所用机具应齐全、适用、无障碍，以保证施工质量和生产顺利进行。6.操作之后，清点整理机具，妥善保管，以便再用。二.施工环境要求1.要确保施工区域内结构施工基本完成且符合金属玻璃隔断施工条件。2.室内楼地面无明显障碍物和积水而且地坪毛胚装饰要求完成，以达到控制金属玻璃隔断施工质量之目的。3.建筑物室内与预留地坪与装尺寸要控制一致，与室内完成地坪合理交接。4.结构地坪、墙面内的安装管线定位与走向明确，并具备敷管的条件以下不防碍竖向木框玻璃隔断安装为宜。在安装玻璃阶段，凡其他影响玻璃就位的分项工程均应完成。三.施工操作要求1.玻璃隔断安装前，要出翻样图，翻样图根据设计图确定木框的规格、尺寸、立面布置，结构连接构造，玻璃尺寸，安装形式等内容。2.根据翻样图，在需要固定框架的地面上弹出隔断框的宽度线和中心线，然后用线锤将两条边缘线和中心线的位置引出测到相邻的墙上和顶棚上，同时划出固定点2的位置。3.安装框架——安装顶部限位槽，限位槽的宽度应大于玻璃的厚度2-4mm，槽深在20-30mm之间，以便注胶。安装方法可由所弹中心线引出两条金属装饰板边线，然后按边线进行门框顶部限位槽的安装，槽口内的木垫板是调整槽深的，通过垫板的增多或减少调整槽深。——安装地上限位槽，安装方法可通过膨胀螺栓钉方木，把方木固定在地面上，在玻璃就位后，然后在方木两侧钉上两根扁方木，在用万能胶将金属饰面板粘在方木上。——安装竖向位槽，竖向限位槽分两种，一种是沿墙竖向闲位槽，一种是位于整个玻璃隔断中间的竖向限位槽按顶部、地上下部限位的方法安装，即通过膨胀螺栓钉方木，把方木固定在侧面墙上，然后再用刀能胶将金属饰面板粘在方木上。隔断中间的竖向限位槽按所弹中心线钉立中间竖向限位槽方木。然后再用胶合板确定方木柱的外形尺寸和进行位置固定，最后外包金属装饰面。——铝合金框架主要采用铝合金方管，可用铝角或用木螺钉固定再埋入墙、地中的木砖上。4.玻璃裁割——玻璃尺寸的确定玻璃的裁割尺寸要按翻样图确定的尺寸裁割，特别要注意其尺寸应该是框架中的净尺寸+深入上下、左右四周限位槽中各30MM左右的尺寸。——玻璃口的处理，厚玻璃裁割好后，要在周边玻璃口处进行倒角处理，倒角宽为2MM，四周位的倒角要特别小心，一般应手握细砂轮块（片），慢慢磨角，防止蹦边掉角。3——玻璃裁割方法，由于玻璃隔断每块玻璃面积较大，玻璃的裁割一定要有一个良好的工作台。工作台上一定要铺好地毯，把玻璃平铺在毯上裁，以便确保玻璃的完整。裁割时，按设计要求最好尺寸，以靠尺做依托。，玻璃刀一次从头划到尾。然后将已划好的切割线移至台案边缘，一端用靠尺板按住，另一端用手迅速向下阪脱。裁割和搬运玻璃时，操作者一定要戴手套。5.玻璃安装用玻璃吸盘器把厚玻璃紧紧吸住，然后手握吸盘通过2-3人把厚玻璃板台起，并竖立起来移至安装地点准备就位，就位方法：应先把玻璃上部插入门窗顶部的限位槽内，然后把玻璃的下部放到底部限位槽中，并对好两侧限位槽的位置，使玻璃完全进入四边限位槽内。6.玻璃固定在玻璃进入位置后，在地上方木的内外钉两根扁方木条，把厚玻璃夹在中间，但距离玻璃板需留出4mm左右的空隙，然后在扁方木条和方木上涂刷万能胶将饰面金属板粘卡在方木和两根扁方木条上。7.玻璃之间对装固定部分的厚玻璃板，两块对齐拼接必然形成接缝...
