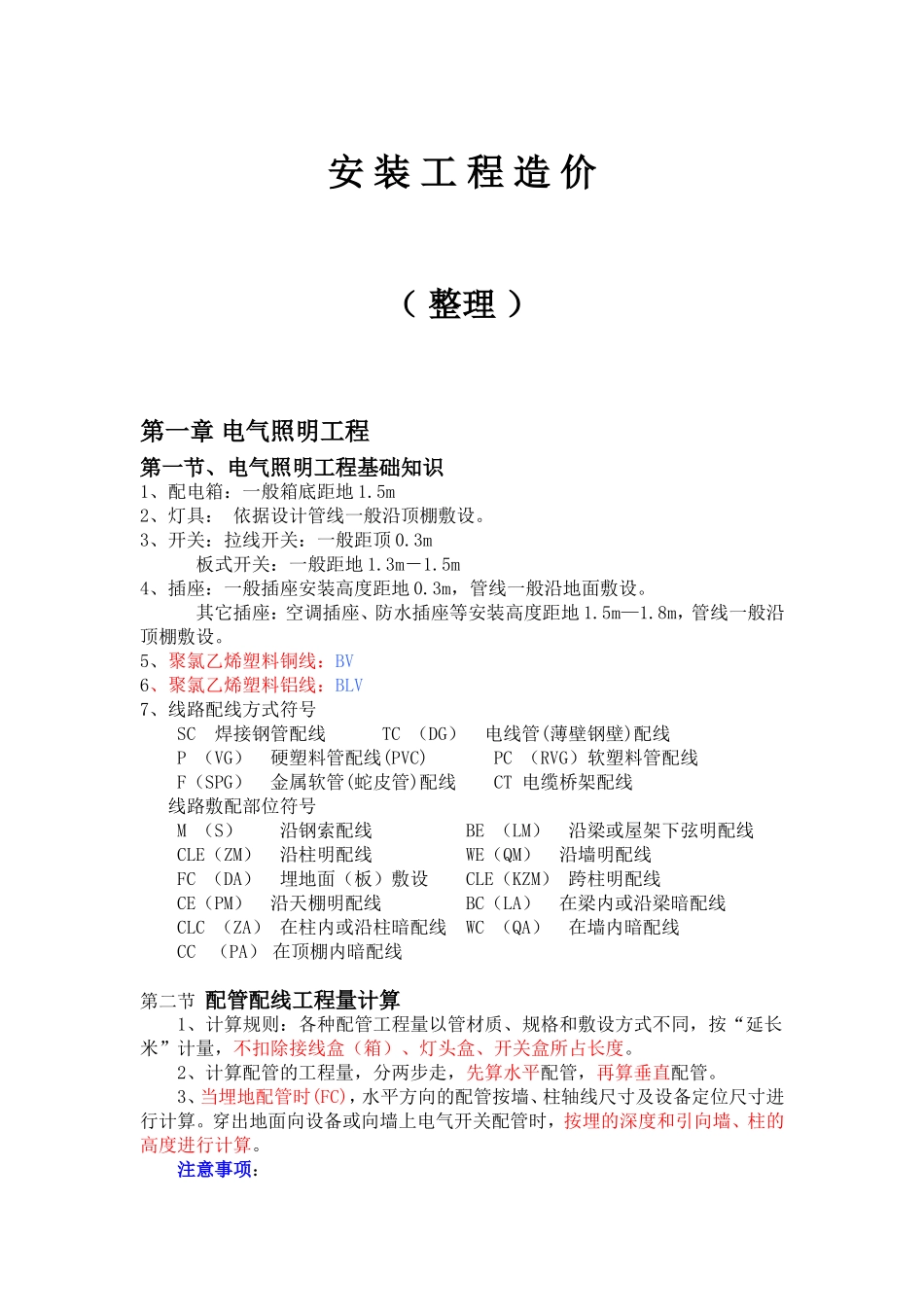

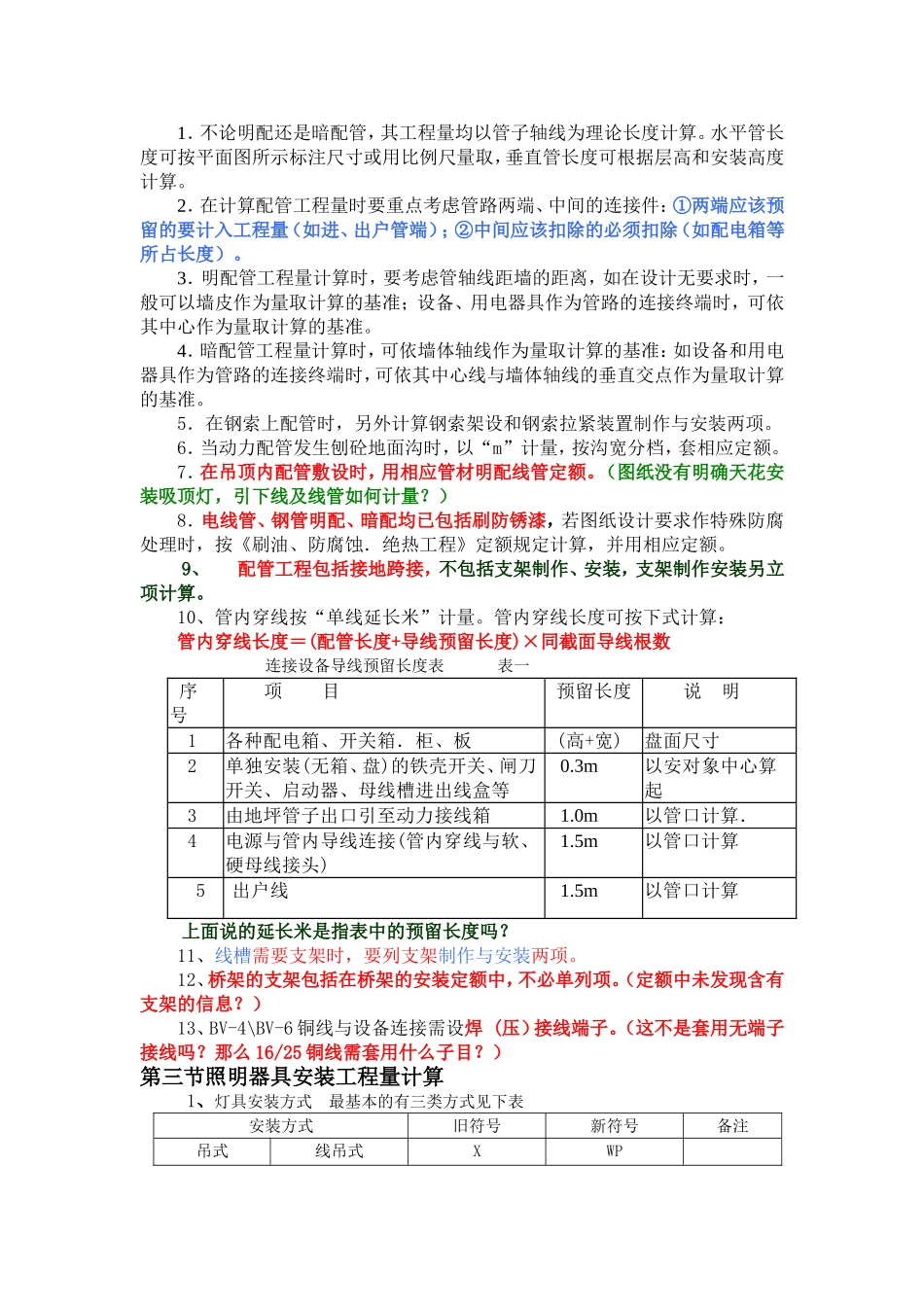

安装工程造价（整理）第一章电气照明工程第一节、电气照明工程基础知识1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV7、线路配线方式符号SC焊接钢管配线TC（DG）电线管(薄壁钢壁)配线P（VG）硬塑料管配线(PVC)PC（RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线CT电缆桥架配线线路敷配部位符号M（S）沿钢索配线BE（LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线WE（QM）沿墙明配线FC（DA）埋地面（板）敷设CLE（KZM）跨柱明配线CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线CLC（ZA）在柱内或沿柱暗配线WC（QA）在墙内暗配线CC（PA）在顶棚内暗配线第二节配管配线工程量计算1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。2、计算配管的工程量，分两步走，先算水平配管，再算垂直配管。3、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。注意事项：1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。4．暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准。5．在钢索上配管时，另外计算钢索架设和钢索拉紧装置制作与安装两项。6．当动力配管发生刨砼地面沟时，以“m”计量，按沟宽分档，套相应定额。7．在吊顶内配管敷设时，用相应管材明配线管定额。（图纸没有明确天花安装吸顶灯，引下线及线管如何计量？）8．电线管、钢管明配、暗配均已包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按《刷油、防腐蚀．绝热工程》定额规定计算，并用相应定额。9、配管工程包括接地跨接，不包括支架制作、安装，支架制作安装另立项计算。10、管内穿线按“单线延长米”计量。管内穿线长度可按下式计算：管内穿线长度＝(配管长度+导线预留长度)×同截面导线根数连接设备导线预留长度表表一序号项目预留长度说明1各种配电箱、开关箱．柜、板(高+宽)盘面尺寸2单独安装(无箱、盘)的铁壳开关、闸刀开关、启动器、母线槽进出线盒等0.3m以安对象中心算起3由地坪管子出口引至动力接线箱1.0m以管口计算．4电源与管内导线连接(管内穿线与软、硬母线接头)1.5m以管口计算5出户线1.5m以管口计算上面说的延长米是指表中的预留长度吗？11、线槽需要支架时，要列支架制作与安装两项。12、桥架的支架包括在桥架的安装定额中，不必单列项。（定额中未发现含有支架的信息？）13、BV-4\BV-6铜线与设备连接需设焊(压）接线端子。（这不是套用无端子接线吗？那么16/25铜线需套用什么子目？）第三节照明器具安装工程量计算1、灯具安装方式最基本的有三类方式见下表安装方式旧符号新符号备注吊式线吊式XWP链吊式LC管吊式GP吸定式一般吸顶式D－嵌入吸定式RDR壁装式一般壁装式BW嵌入壁装式RBR2、各型灯具的引线除注明者外，均已综合考虑在定额内，不另计算；（图中未注明，厨卫天花吸顶灯引线如何计算？）3、定额已包括用摇表测量绝缘及一般灯具试亮工作，但不包括系统调试工作；4、路灯、投光灯、碘钨灯、烟囱和水塔指示灯，均已考虑了一般工程的高空作业因素。其他灯具，安装高度如果超过5m以上20m以下时，应按...
