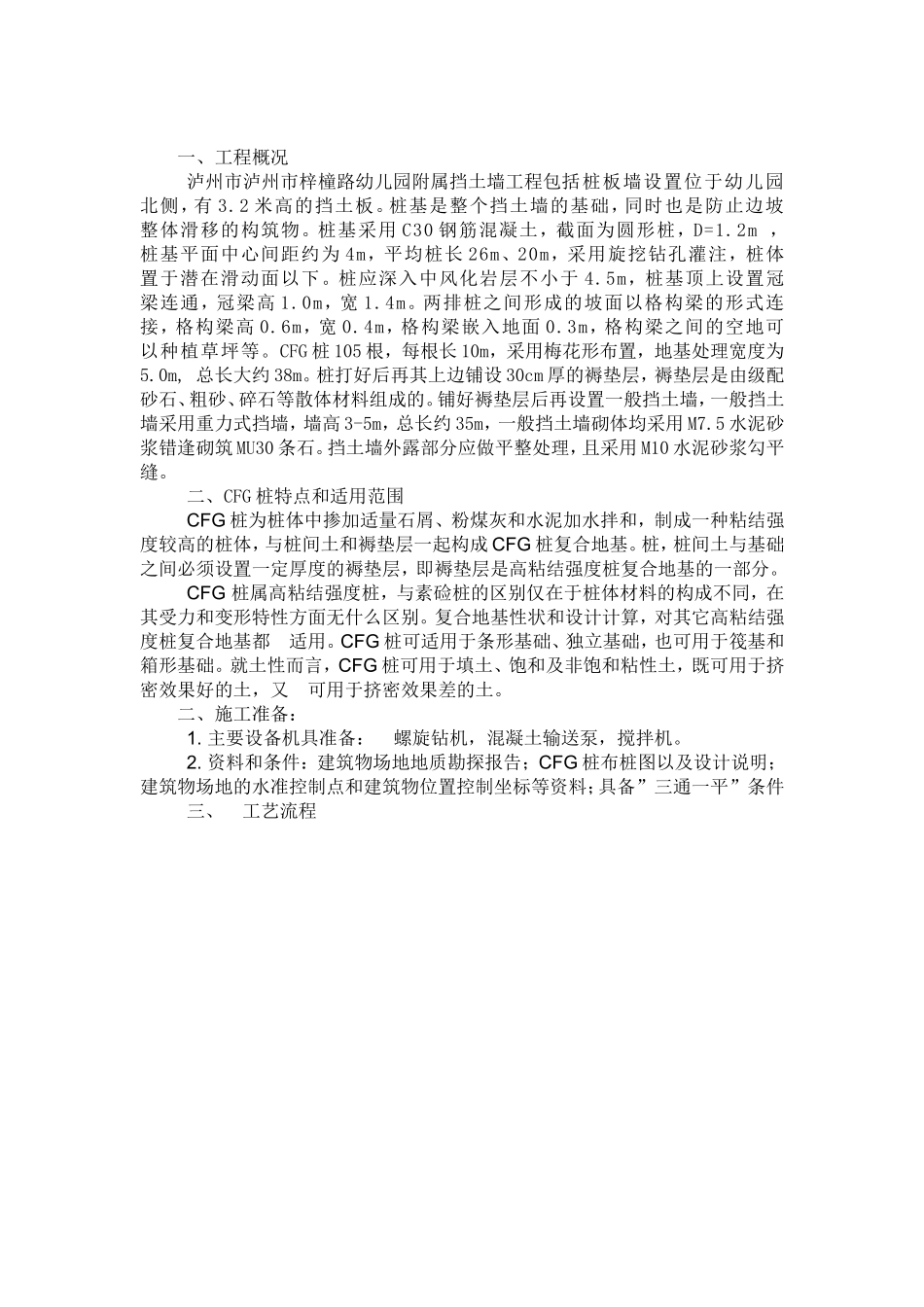

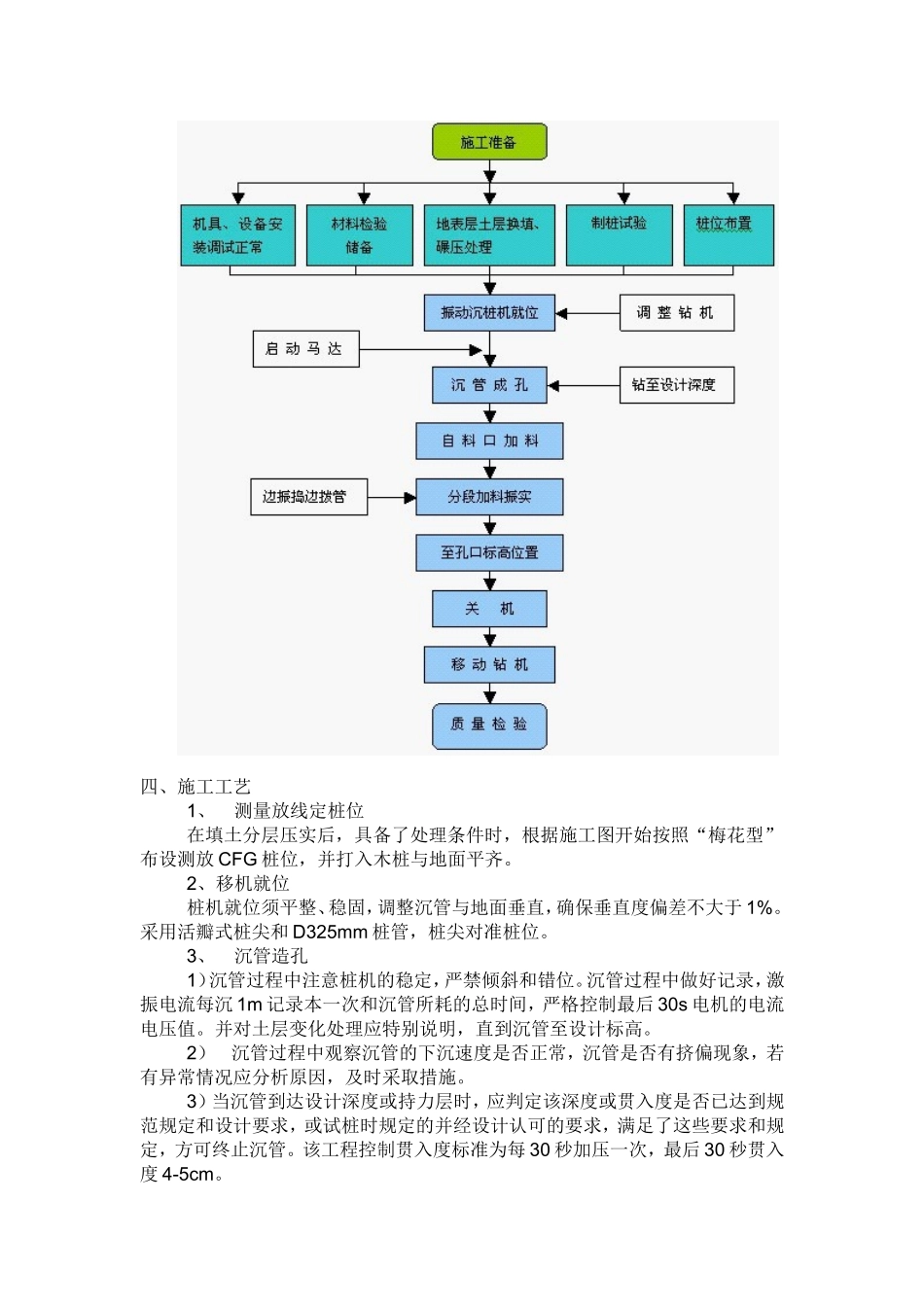

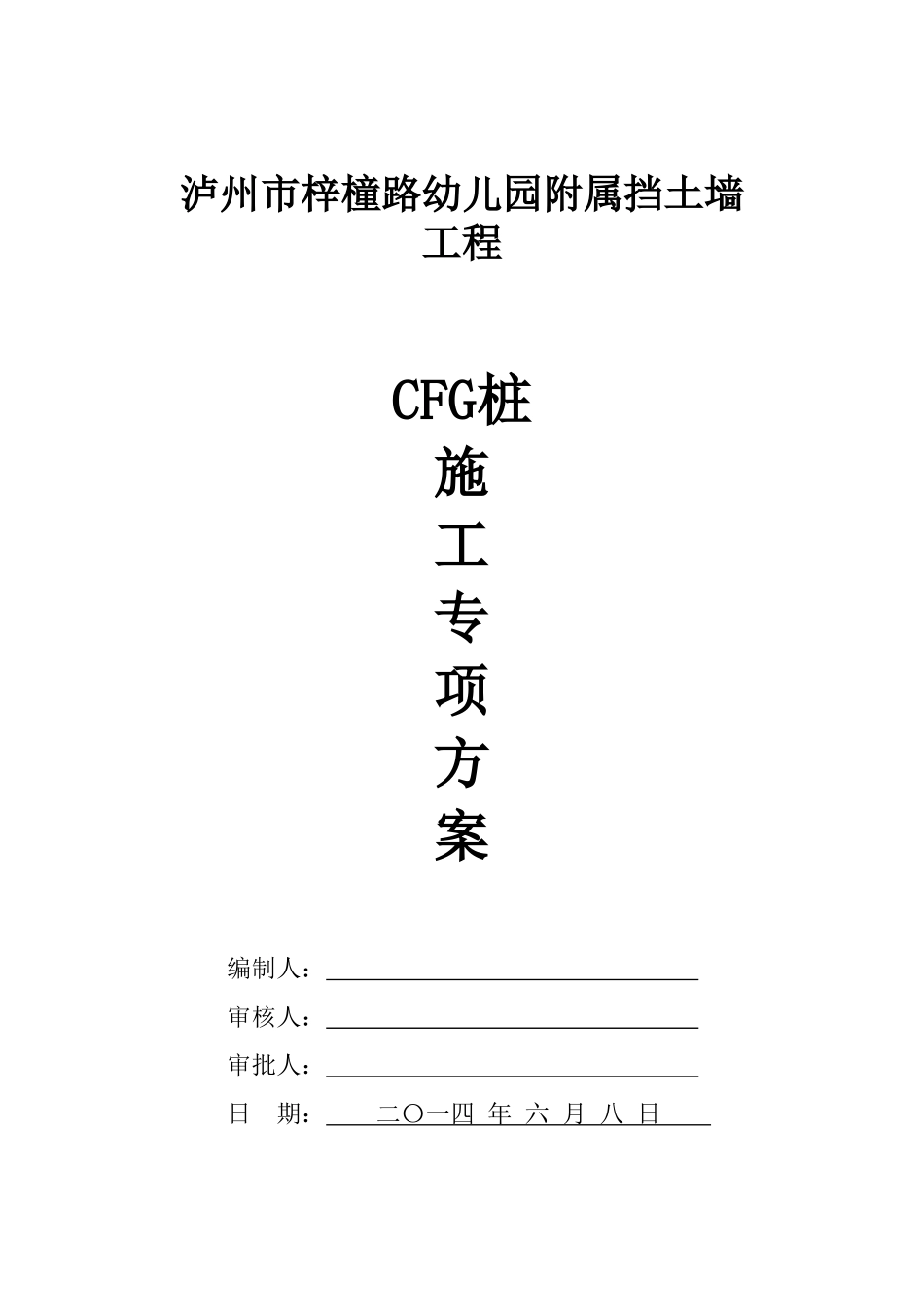

泸州市梓橦路幼儿园附属挡土墙工程CFG桩施工专项方案编制人：审核人：审批人：日期：二〇一四年六月八日一、工程概况泸州市泸州市梓橦路幼儿园附属挡土墙工程包括桩板墙设置位于幼儿园北侧，有3.2米高的挡土板。桩基是整个挡土墙的基础，同时也是防止边坡整体滑移的构筑物。桩基采用C30钢筋混凝土，截面为圆形桩，D=1.2m，桩基平面中心间距约为4m，平均桩长26m、20m，采用旋挖钻孔灌注，桩体置于潜在滑动面以下。桩应深入中风化岩层不小于4.5m，桩基顶上设置冠梁连通，冠梁高1.0m，宽1.4m。两排桩之间形成的坡面以格构梁的形式连接，格构梁高0.6m，宽0.4m，格构梁嵌入地面0.3m，格构梁之间的空地可以种植草坪等。CFG桩105根，每根长10m，采用梅花形布置，地基处理宽度为5.0m,总长大约38m。桩打好后再其上边铺设30cm厚的褥垫层，褥垫层是由级配砂石、粗砂、碎石等散体材料组成的。铺好褥垫层后再设置一般挡土墙，一般挡土墙采用重力式挡墙，墙高3-5m，总长约35m，一般挡土墙砌体均采用M7.5水泥砂浆错逢砌筑MU30条石。挡土墙外露部分应做平整处理，且采用M10水泥砂浆勾平缝。二、CFG桩特点和适用范围CFG桩为桩体中掺加适量石屑、粉煤灰和水泥加水拌和，制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。桩，桩间土与基础之间必须设置一定厚度的褥垫层，即褥垫层是高粘结强度桩复合地基的一部分。CFG桩属高粘结强度桩，与素硷桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。复合地基性状和设计计算，对其它高粘结强度桩复合地基都适用。CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于挤密效果差的土。二、施工准备：1.主要设备机具准备：螺旋钻机，混凝土输送泵，搅拌机。2.资料和条件：建筑物场地地质勘探报告；CFG桩布桩图以及设计说明；建筑物场地的水准控制点和建筑物位置控制坐标等资料；具备”三通一平”条件三、工艺流程四、施工工艺1、测量放线定桩位在填土分层压实后，具备了处理条件时，根据施工图开始按照“梅花型”布设测放CFG桩位，并打入木桩与地面平齐。2、移机就位桩机就位须平整、稳固，调整沉管与地面垂直，确保垂直度偏差不大于1%。采用活瓣式桩尖和D325mm桩管，桩尖对准桩位。3、沉管造孔1）沉管过程中注意桩机的稳定，严禁倾斜和错位。沉管过程中做好记录，激振电流每沉1m记录本一次和沉管所耗的总时间，严格控制最后30s电机的电流电压值。并对土层变化处理应特别说明，直到沉管至设计标高。2）沉管过程中观察沉管的下沉速度是否正常，沉管是否有挤偏现象，若有异常情况应分析原因，及时采取措施。3）当沉管到达设计深度或持力层时，应判定该深度或贯入度是否已达到规范规定和设计要求，或试桩时规定的并经设计认可的要求，满足了这些要求和规定，方可终止沉管。该工程控制贯入度标准为每30秒加压一次，最后30秒贯入度4-5cm。4、填料加密1）沉管达到要求深度后，立即填灌桩芯混合料，尽量减少间隔时间。填料前检查沉管内是否吞进桩尖或进水进泥。若存在则及时处理。2）在沉管过程中可用料斗进行空中投料。待沉管至设计标高后须尽快投料直到管内混合料面与钢管投料口平齐。如上料量不够，须在拔管过程中空中投料以保证成桩桩顶、桩高满足设计要求。控制管内混合料面不低于自然地面。3）填料量应按沉管外径和桩长计算出的体积再乘上充盈系数值（大于1.3）。5、成桩1）当混合料填加至钢管投料口平齐后，先振动5～10s，再开始拔管，边振边拔，每拔0.5～1.0m，停拔留振5～10s，如此反复，直至沉管全部拔出。沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2～1.5m/min。2）沉管拔出地面后，若发现桩身填料超出桩的设计顶面甚多或溢出地面较多，应及时核实充盈系数，若充盈系数小于1，则可认为桩身可能存在缩径或断桩隐藏患，应及时研究补救措施。3）若发现桩身填料面低于设计院标高，应立即补填填料使其顶面高于设计标高0.5m，并用振捣器振实。补填填料时，应将桩顶上的浮土清理干净，必要时可向孔内先插入钢...
