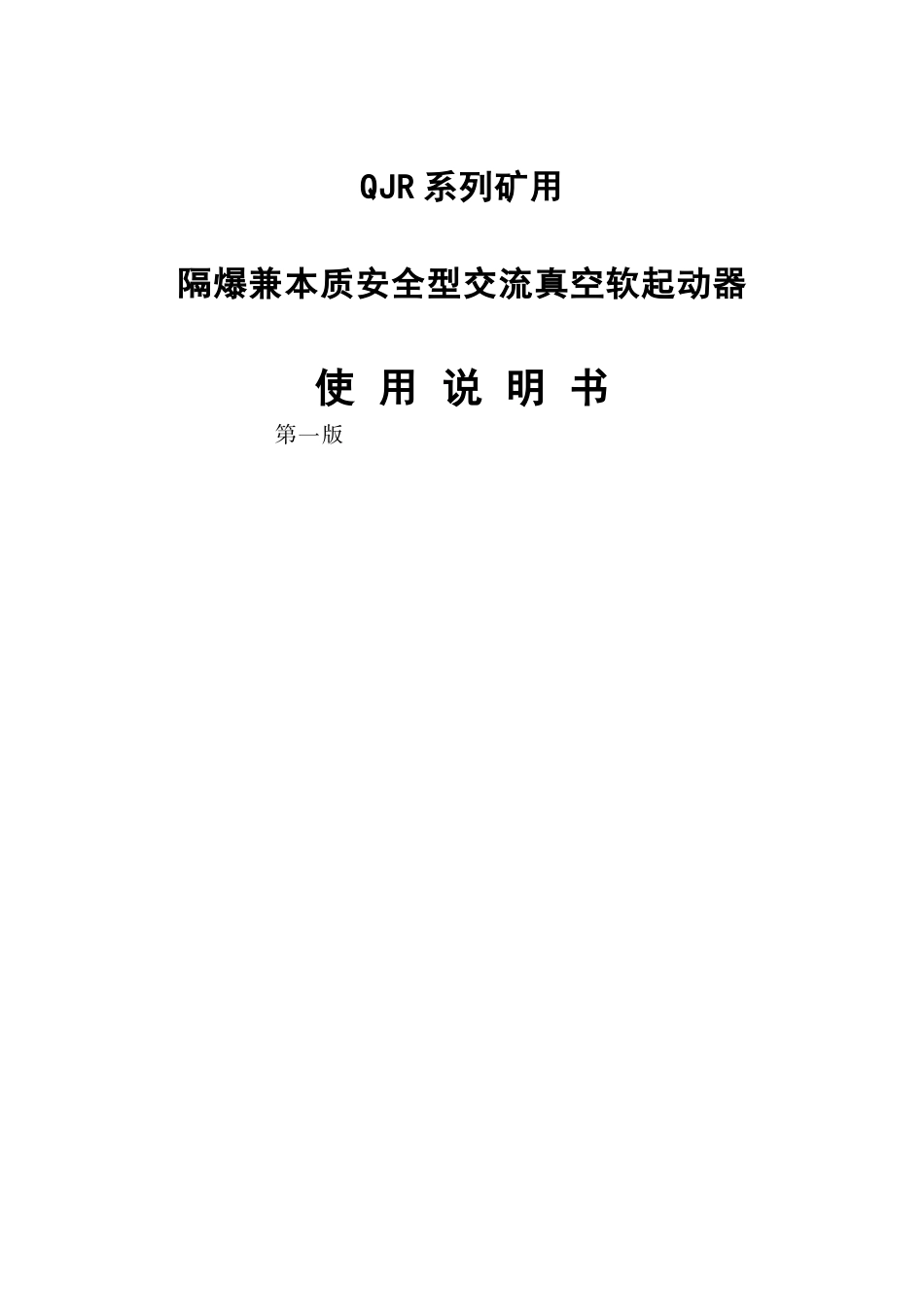

QJR系列矿用隔爆兼本质安全型交流真空软起动器使用说明书第一版太原惠特科技有限公司二ＯＯ五年二月太原惠特软起动开关使用说明(第一版)该起动器是在本公司畅销产品“TTQ400/1140（660）矿用隔爆兼本质安全型调压调频软起动器”、“QJT250/1140（660）矿用刮板输送机调速起动器”的基础上，吸收优点、摈弃缺点，并结合当前最新的软起动技术潜心开发的第二代软起动产品。功能更齐全、性能更优越、使用更安全、维修更方便，达到了国际领先水平。本使用说明书根据GB9969.1-1998标准编写。本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。本产品执行标准：“MT/T943-2005矿用低压交流软起动器”及其关于“QJR系列矿用隔爆兼本质安全型交流真空软起动器技术申明”。安装、使用该产品前，请详细阅读本使用说明书。警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。否则，将危及人身和矿井安全！太原惠特软起动开关使用说明(第一版)目次1.概述…………………………………………………………12.结构特征与工作原理………………………………………33.技术特性……………………………………………………74.尺寸、重量…………………………………………………95.安装、调试…………………………………………………96.使用、操作、显示…………………………………………147.故障分析与排除……………………………………………198.安全保护装置………………………………………………199.保养、维修…………………………………………………1910.运输、贮存………………………………………………2011.开箱及检查………………………………………………2012.其它………………………………………………………211概述1.1主要用途及适用范围QJR系列矿用隔爆兼本质安全型低压交流软起动器(以下简称起动器)，主要用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，对额定电压至1140V、额定频率50Hz、额定电流至400A的三相鼠笼式异步电动机进行控制。具有调压起动、限流起动、限流+突跳起动、调频起动、全压起动、自由停车、软停车等功能，并对线路和电机进行综合保护。可在停止运行时对电机进行换向或切断电源。适用于煤矿井下刮板输送机、胶带输送机、风机、水泵等不同负载对象的控制要求。既可单独联锁起动，也可以与各种控制台连接实现集中控制。1.2品种、规格起动器品种规格见表-1、表-2表-1型号规格可整定额定电流（A）受控电机功率（kW）660V1140VQJR-125/1140（660）50457560559080--110857513210090160QJR-250/1140（660）125110200155132250205180315225200355QJR-400/1140（660）240--375250--400315--525400--575表-2太原惠特软起动开关使用说明(第一版)型号规格可整定额定电流（A）受控电机功率（kW）660VQJR-125/660（380）504560558575100901251101.3型号组成及其代表意义QJR—□/□额定电压（V）额定电流（A）软起动器隔爆兼本质安全型起动器1.4使用环境条件起动器可在下列条件下工作：a)海拔高度不超过2000m(80～110kPa)；b)周围介质温度-5～40℃；c)周围介质相对湿度不大于95%(25℃)；d)在具有甲烷混合物及煤尘爆炸危险的矿井中；e)周围介质中不得含有破坏金属或绝缘的气体及蒸汽；f)没有剧烈振动、颠簸的场合；g)在具有防止水侵袭的地方；h)安装位置与垂直面的倾斜度不大于15度。1.5产品特点1.5.1最大限度地消除起动冲击负载，有效地保护机械传动元部件。软起动跟踪负载确定起动时间，一般15～35秒，起动加速度减小5～10倍，动负载减小5～10倍。1.5.2重载难起动时，可采用调频起动，保证足够的起动力矩。起动转矩/额定转矩≥1.4。2太原惠特软起动开关使用说明(第一版)1.5.3限制电流的软起动，可消除电网冲击，保护供电设备，提高电网供电质量。软起动时，起动电流/额定电流≤4。1.5.4软起动与磁力起动器(开关)为一体，简化了设备布置，取代了原开关实现了真空接触器的零电流分断与闭合，大大提高开关寿命。1.5.5具有调压起动、限流起动、限流+突跳起动、调频起动等四种软起动方式满足不同负载...
