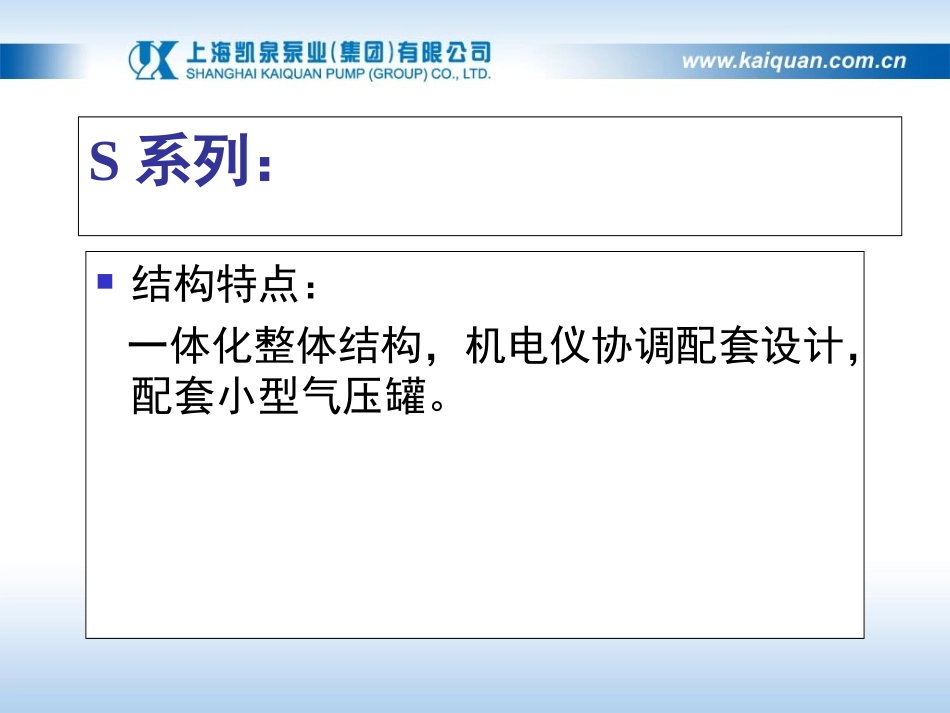

KQG系列全自动给水设备是传统的二次增压供水设备，其特点是：市政水源经过调节水池（或水箱）中转后再进行增压，该类产品分为S,N,H三大类一般组成：水泵机组+气压罐+控制柜一、设备简介：凯泉自动给水设备部共设计了三大系列共几千多种规格的设备。本套设备为系列一体化设备，由于带有气压罐设备能够自动停机，故适应于需求间歇性供水场合。即可以满足供水的适时性，又可以最大限度的节能。KQG各系列产品采用规范统一的控制系统技术方案，可换用任意厂商的变频器，不依赖变频器特有功能，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。S系列：结构特点：一体化整体结构，机电仪协调配套设计，配套小型气压罐。S系列：控制系统：设计为自动起停，间歇运行，停机时靠气压罐保压，运行时自动变频调速、自动变压运行，使设备特性满足管网装置特性要求，确保高效节能运行。S系列：适用场合：适用于典型的间歇型供水流量场合，一般为中小型建筑给水配套，例如企事业单位办公楼、住宅、小型场馆、公共建筑。N系列结构特点：组合式结构设计，需现场配管、配阀、调整地基连接，设备配置与泵房布局灵活，配套气压罐体积较大。N系列：控制系统：设计为自动起停，间歇运行，停机时靠气压罐保压，运行时自动调速、自动变压运行，使设备特性满足管网装置特性要求，确保高效节能运行。N系列：适用场合：适用于一般间歇型供水流量场合，例如各类住宅小区、高层建筑、宾馆饭店、学校医院。比S系列更通用H系列结构特点：设备的机械部分就是水泵机组，配套微型气压罐主要用于消除压力波动造成的仪表抖动，属仪表组件的一部分。H系列：控制系统：设计为连续运行，靠水泵的连续运行维持供水压力。运行时自动调速、自动变压运行，使设备特性满足管网装置特性要求，确保高效节能运行。H系列：适用场合：适用于连续供水流量场合，例如大型住宅区、厂矿企业、中小型水厂、各类生产工艺供水等。二、KQG系列成套设备型号含义NBGL3—2550配泵参数：单台Q=25m3/h；H=50mH2O配泵台数：3台S,N,H：仅作系列代号B:部分变频；Q:全变频；P:普通继电器G:隔膜气压罐；Z:自动补气罐L:KQL泵；D:KQD泵分类代号：分为H、M、L三档KQG系列成套控制柜型号含义KQK303BG—7.5M电机功率：7.5KWBG:固定变频；BJ:变频交替；BX:变频循环QB:全变频；PJ:普通继电控制3：控制主泵台数3台0：无小泵；1：控制1台小泵3：配隔膜气压罐；0：不配隔膜气压罐凯泉泵用控制设备代号三、设备组成：本套设备由水泵机组、控制柜、隔膜罐及压力传感器等组成。隔膜罐出厂时充气压力为水泵额定扬程的60％。气压罐可看作为一种自控部件，是实现自动起停功能不可缺少的部件。不配气压罐的设备一般设计为连续运行方式，不可停机，靠水泵的连续运行维持供水管网水压；配用气压罐的设备一般设计为自动起停间歇运行方式，停机后靠气压罐维持管网水压。自动起停控制：当设备出水压力降至下限值时，设备自动启动；当设备仅剩1台变频泵运行且运行在下限频率时，设备自动升速，提高压力至设定上限值后自动停机。停机后靠气压罐贮能保压并可维持少量供水。自控调速原理：压力测量值（反馈值）不断与压力设定值（目标值）作比较，比较的结果去控制变频器，压力高时自动减速，压力低时自动升速，如此不断的动态调整（PID调节），最终的宏观表现就是恒压供水。四、基本工作原理：四、基本工作原理：加泵减泵控制：变频泵运行如不能维持恒压，当压力降至恒压下偏差时，经延时确认加泵；当变频泵运行在频率下限时（说明已不出力），经延时确认减泵。设备工作原理：设备含多台水泵，既有变频泵又有工频泵，靠变频泵的连续调节和工频泵的分级调节相结合从而实现在全流量范围的恒压运行。工作特性如下图所示五、供货范围S系列泵组、气压罐、控制柜、设备出水总管、出口蝶阀、出口止回阀，压力表、传感器五、供货范围N系列泵组、气压罐、控制柜、设备出水总管、出口蝶阀、出口止回阀，控制仪表五、供货范围H系列泵组、气压罐、控制柜、设备出水总管、出口蝶阀、出口止回阀，压力...
