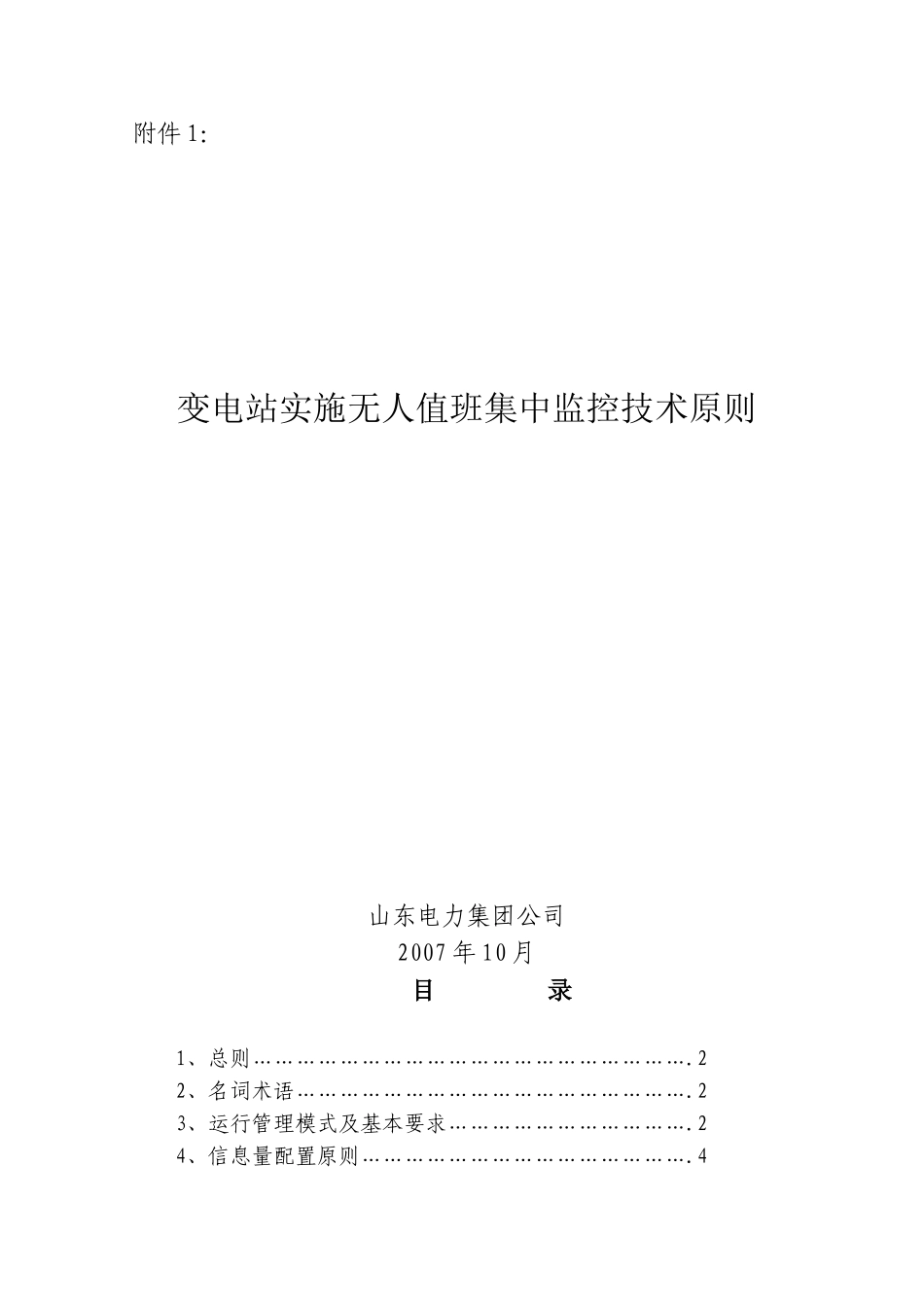

附件1：变电站实施无人值班集中监控技术原则山东电力集团公司2007年10月目录1、总则…………………………………………………….22、名词术语……………………………………………….23、运行管理模式及基本要求…………………………….24、信息量配置原则……………………………………….45、设备选择与运行……………………………………….106、变电站防火…………………………………………….137、变电站防盗…………………………………………….138、变电站土建及生产辅助设施………………………….13１.总则1.1本原则规范了变电站实施无人值班集中监控的实现方式、信息量采集原则、监控系统功能要求、设备选择与改造、变电站主接线、变电站的智能化、安全保卫等方面的内容。1.2本原则适用于集团公司所属220kV及以下变电站，500kV变电站可参照执行。2.名词术语2.1监控中心：是指远方集中控制和监视无人值班变电站运行的场所。2.2无人值班变电站（以下简称变电站）：是指不需要有人值班，由其所归属的监控中心通过自动化系统对其实行遥测、遥信、遥控、遥调和遥视（以下简称五遥）的变电站。2.3操作队：是指负责变电站的设备巡视、检查、倒闸操作、事故异常处理以及运行维护等工作的运行班组。2.4监控系统：是指在调度自动化系统的基础上进行功能细化、完善，监控中心用来远方监视控制变电站的自动化系统，可以实现和完成各类远方监视、控制工作。2.5远方操作：是指通过监控系统对变电站设备进行的遥控操作。2.6程序化操作：是指针对一个操作任务，监控系统根据设定的操作步骤，对变电站设备进行的批处理操作。13．运行管理模式及基本要求3.1运行管理模式3.1.1应设立独立的监控中心，对变电站实施集中监视与控制，与操作队共同完成变电站的运行管理。3.1.2监控中心实行监盘制，24小时有人值班，负责变电站监视与控制，对设备操作前后状态进行巡检，对自动化信息进行分析判断，并接受调度指令。3.1.3操作队实行值宿制，负责变电站巡检、倒闸操作、事故异常处理等，并接受调度指令和监控中心的指挥。3.2监控中心基本要求3.2.1监控信息量应完备、适量，以实现监控质量与效率的统一。3.2.2监控系统功能完善，满足远方和程序化操作的技术要求。操作简便，权限控制严格，具有完善的系统操作日志。3.2.3监控台位、人员的设置应视变电站数量确定，每值每人监视变电站数量宜控制在20座以内。3.2.4调度电话应具备自动/手动录音功能，录音数据最少保留三个月。3.2.5应设图像监控系统。图像监控系统应能够同时监视同一变电站的多个画面或同时监视多个变电站的有关画面，监视画面应满足远方监视设备位置及设备关键表计的要求。3.2.6应设无功电压自动调整系统，实现电网无功的自动平衡和变电站母线电压的自动调整。3.3操作队基本要求3.3.1应安装图像监控系统，对所管辖变电站进行辅助性设备巡视。3.3.2应设监控终端，并设置相关权限，对变电站自动化信息进行辅助性查询和监视。3.3.3车辆、计算机（含笔记本电脑）、通讯等基本工具的配置应满足操作队工作要求，车辆应安装车载通话系统。3.3.4变电站应具备办公网络数据接口。3.4监控系统技术要求3.4.1调度自动化系统应稳定、可靠，满足监控系统可靠运行要求。3.4.2GIS、PASS类设备等，应进行远方操作，一些固定操作(停母线、变压器、运行方式转换等)，应逐步实现程序化操作。远方操作及程序化操作界面与正常监视界面分开，并与当地操作相闭锁。3.4.3可以实现远方查询、投停继电保护和自动装置的功能，应具有远方／当地闭锁措施。3.4.4变电站计算机监控系统通道设备应采用双配置，能够实现无缝自动切换；应采用双电源供电方式。3.4.5监控系统的各项技术指标应满足《地区电网调度自动化功能规范》的要求。3.4.6监控系统功能3.4.6.1SCADA功能a.数据采集功能：可实现多规约数据采集、多规约数据转发等功能；变电站主备通道切换时具有数据连续性保护功能，实现无缝切换。b.实时数据处理：对“四遥”数据进行实时分析统计处理，包括档位统计处理、单/双遥信处理、事故判断、开关事故跳闸次数统计与报警、挂牌处理、拓扑自动计算（自动补量测、自动旁代计...
