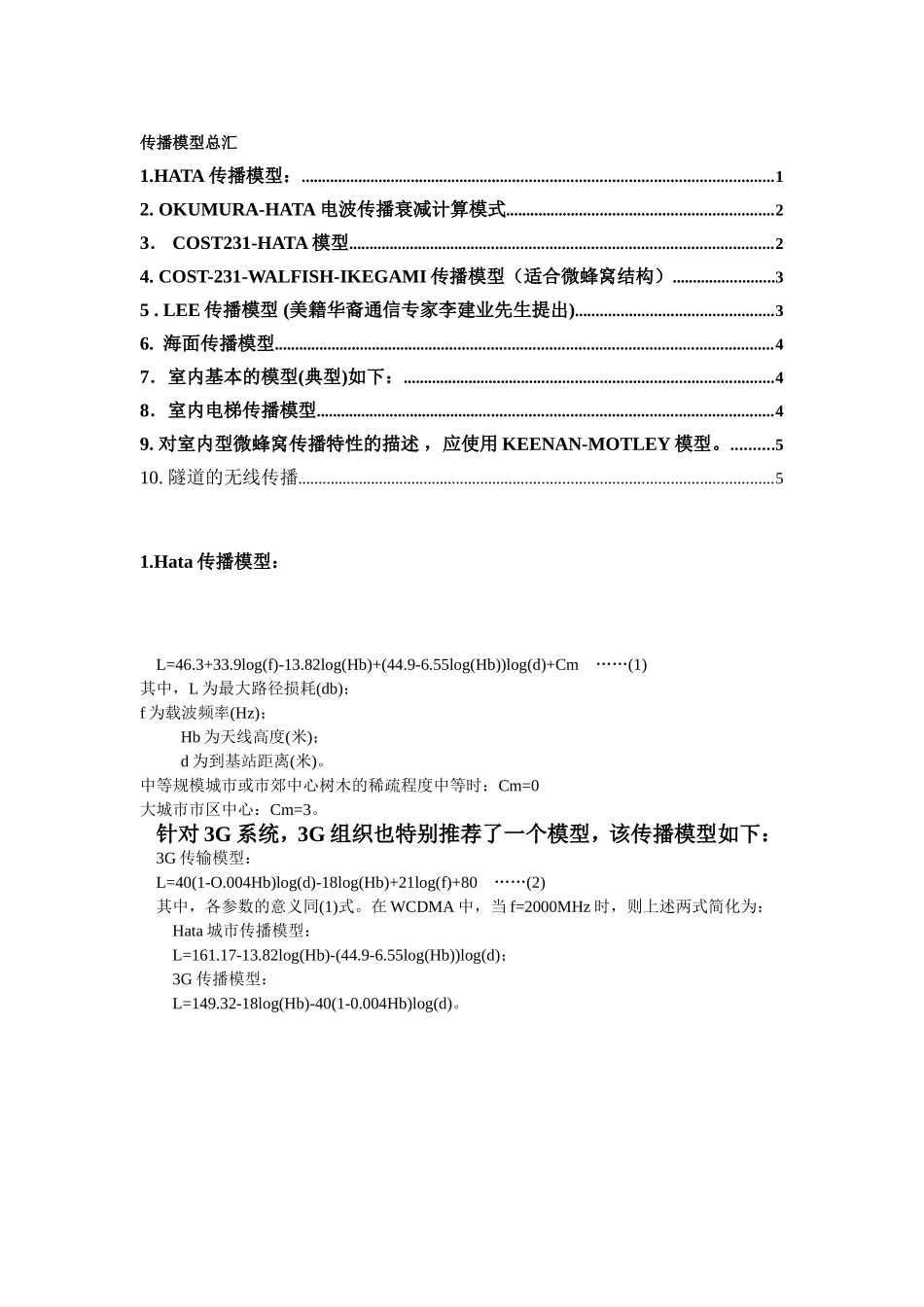

传播模型总汇1.HATA传播模型：...................................................................................................................12.OKUMURA-HATA电波传播衰减计算模式.................................................................23．COST231-HATA模型.......................................................................................................24.COST-231-WALFISH-IKEGAMI传播模型（适合微蜂窝结构）.........................35.LEE传播模型(美籍华裔通信专家李建业先生提出)................................................36.海面传播模型.........................................................................................................................47．室内基本的模型(典型)如下：..........................................................................................48．室内电梯传播模型...............................................................................................................49.对室内型微蜂窝传播特性的描述，应使用KEENAN-MOTLEY模型。..........510.隧道的无线传播....................................................................................................................51.Hata传播模型：L=46.3+33.9log(f)-13.82log(Hb)+(44.9-6.55log(Hb))log(d)+Cm……(1)其中，L为最大路径损耗(db)；f为载波频率(Hz)；Hb为天线高度(米)；d为到基站距离(米)。中等规模城市或市郊中心树木的稀疏程度中等时：Cm=0大城市市区中心：Cm=3。针对3G系统，3G组织也特别推荐了一个模型，该传播模型如下：3G传输模型：L=40(1-O.004Hb)log(d)-18log(Hb)+21log(f)+80……(2)其中，各参数的意义同(1)式。在WCDMA中，当f=2000MHz时，则上述两式简化为：Hata城市传播模型：L=161.17-13.82log(Hb)-(44.9-6.55log(Hb))log(d)；3G传播模型：L=149.32-18log(Hb)-40(1-0.004Hb)log(d)。2.Okumura-hata电波传播衰减计算模式GSM900MHz主要采用CCIR推荐的Okumura电波传播衰减计算模式。该模式是以准平坦地形大城市区的中值场强或路径损耗作为参考，对其他传播环境和地形条件等因素分别以校正因子的形式进行修正。不同地形上的基本传输损耗按下列公式分别预测。L(市区)＝69.55+26.16lgf-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)-s(a)L(郊区)=64.15+26.16lgf-2[lg(f/28)]2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)L(乡村公路)=46.38+35.33lgf-[lg(f/28)]2-2.39(lgf)2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)L(开阔区)=28.61+44.49lgf-4.87(lgf)2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)L(林区)=69.55+26.16lgf-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)其中：f----工作频率，MHzh1---基站天线高度，mh2---移动台天线高度，md----到基站的距离，kma(h2)---移动台天线高度增益因子，dBa(h2)=(1.1lgf-0.7)h2-1.56lgf+0.8(中，小城市)=3.2[lg(11.75h2)]2-4.97(大城市)s(a)---市区建筑物密度修正因子，dB;s(a)=30-25lga(5%
