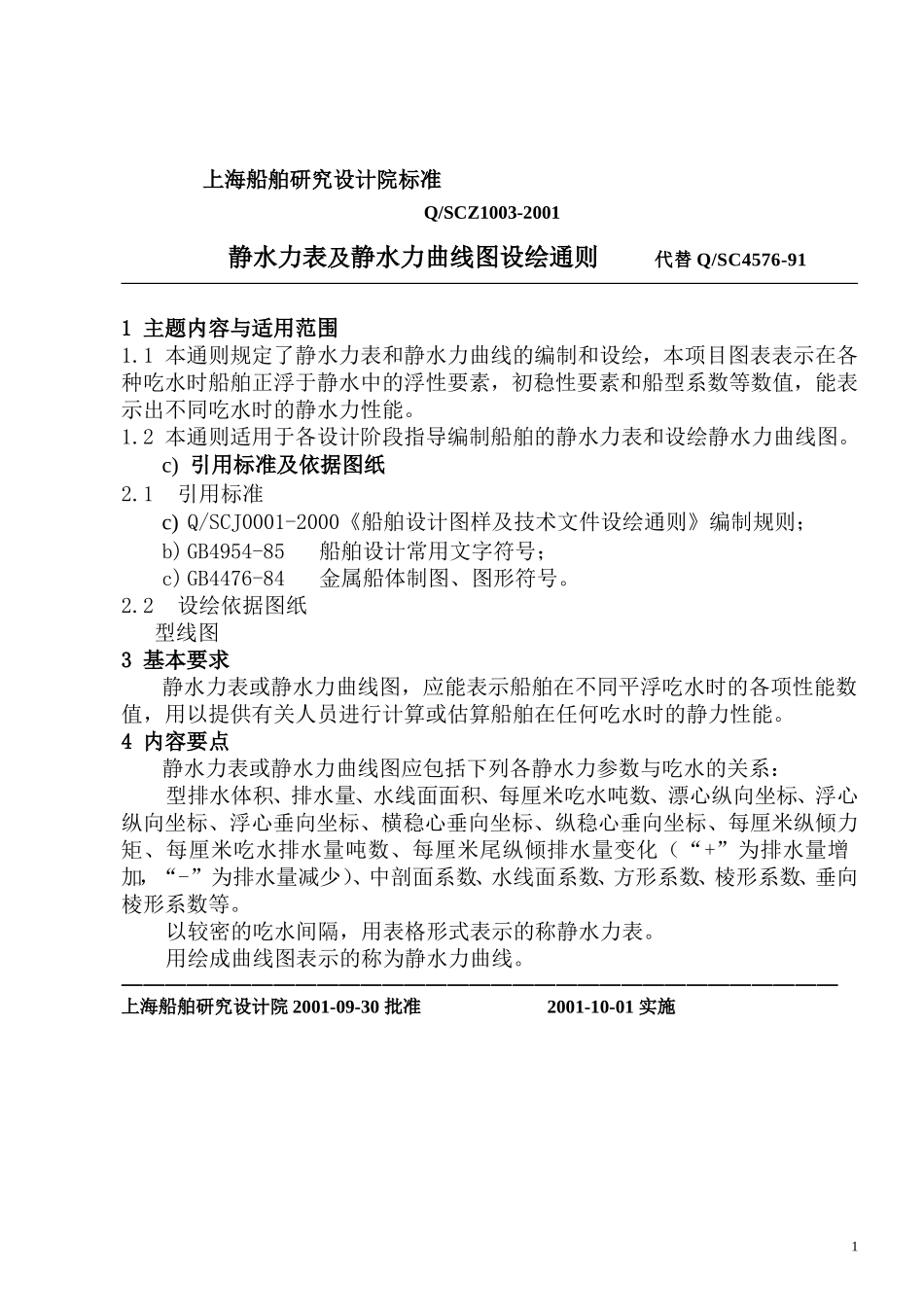

Q/SC上海船舶研究设计院院标准Q/SCZ1003-2001————————————————————————————————静水力表及静水力曲线图设绘通则2001-09-30发布2001-10-01实施—————————————————————————————————上海船舶研究设计院发布Q/SCZ1003-2001前言本标准规定了“静水力表及静水力曲线图”的设绘通则。本标准是对原院标准Q/SC4576-91“静水力曲线、静水力表设绘通则及质量规定”进行修订。与原院标准相比，特别是本标准在主要技术内容条款上作了调整、充实、提高，并加以修改完善。特别是将有关数据采取表格化的表达方式为主要表达方式，目的是方便实际应用。本标准自实施之日起代替Q/SC4576-91。本标准由技术/档案处提出并归口。本标准由第二设计室负责起草。本标准主要起草人：关爽。本标准由院分管领导批准。I上海船舶研究设计院标准Q/SCZ1003-2001静水力表及静水力曲线图设绘通则代替Q/SC4576-911主题内容与适用范围1.1本通则规定了静水力表和静水力曲线的编制和设绘，本项目图表表示在各种吃水时船舶正浮于静水中的浮性要素，初稳性要素和船型系数等数值，能表示出不同吃水时的静水力性能。1.2本通则适用于各设计阶段指导编制船舶的静水力表和设绘静水力曲线图。c)引用标准及依据图纸2.1引用标准c)Q/SCJ0001-2000《船舶设计图样及技术文件设绘通则》编制规则；b)GB4954-85船舶设计常用文字符号；c)GB4476-84金属船体制图、图形符号。2.2设绘依据图纸型线图3基本要求静水力表或静水力曲线图，应能表示船舶在不同平浮吃水时的各项性能数值，用以提供有关人员进行计算或估算船舶在任何吃水时的静力性能。4内容要点静水力表或静水力曲线图应包括下列各静水力参数与吃水的关系：型排水体积、排水量、水线面面积、每厘米吃水吨数、漂心纵向坐标、浮心纵向坐标、浮心垂向坐标、横稳心垂向坐标、纵稳心垂向坐标、每厘米纵倾力矩、每厘米吃水排水量吨数、每厘米尾纵倾排水量变化（“+”为排水量增加，“-”为排水量减少）、中剖面系数、水线面系数、方形系数、棱形系数、垂向棱形系数等。以较密的吃水间隔，用表格形式表示的称静水力表。用绘成曲线图表示的称为静水力曲线。—————————————————————————————————上海船舶研究设计院2001-09-30批准2001-10-01实施1Q/SCZ1003-2001以采用静水力表形式为主。静水力图表绘制时，数据以静水力表为依据。静水力曲线图上的曲线要光顺，舍弃小误差的拐点。如有较大误差，要查型值输入数据。5图面要求5.1静水力表的编制要求5.1.1初步设计及详细设计阶段只有T项、完工图阶段有T和Tk两项，吃水间隔按三个设计阶段，一般相应为较疏，较密，密。T表示从基线（BL）计起。Tk表示从平板龙骨下缘计起。该两项对应同一静水力数据。5.1.2排水量视船东需要可增加Do一项Do表示型排水量（即V×水比重）5.1.3给出船舶主要尺度主要尺度xxx.xmxxx.xmxxx.xmxxx.xmxx.xmxx.xmxx.xm结构吃水xx.xm5.1.4给出表格的符号说明本静水力表使用上海船舶研究设计院编制的程序包括“SDAHYD”的计算打印结果（或其他程序的计算结果）。符号说明：T——型吃水，从基线BL计起。(m)Tk——实际吃水，一般在完工设计时表示，对应于吃水标尺吃水（即水尺吃水）。(m)V——型排水体积(m3)DIS——排水量(t)Do——型排水量（V×水比重）。(t)T．P．C——每厘米吃水排水量吨数(t/cm)M．T．C——每厘米纵倾力矩D．T．C——每厘米尾纵倾排水量变化（“+”为排水量增加。“-”为排水量减少）(t/cm)2Q/SCZ1003-2001Aw——水线面面积(m2)KB——浮心垂向座标（距基线）(m)L．C．B——浮心纵向座标（距船中，中前为“+”）(m)L．C．F——漂心纵向座标（距船中，中前为“+”）(m)KM——横稳心爱垂向从标（距基线）(m)KML——纵稳心垂向坐标（距基线）(m)AS——湿面积(m2)CB——方形系数CW——水线面系数CM——中横剖面系数CP——棱形系数CVP——垂向棱形系数5.1.5给出各吃水状态下的上述各静水力参数表吃水间隔初步设计可取为5~10cm，详细设计、生产设计可分别取为1~5cm视船舶大小而定。5.2静水力曲线的图面要求5.2.1应符合...
