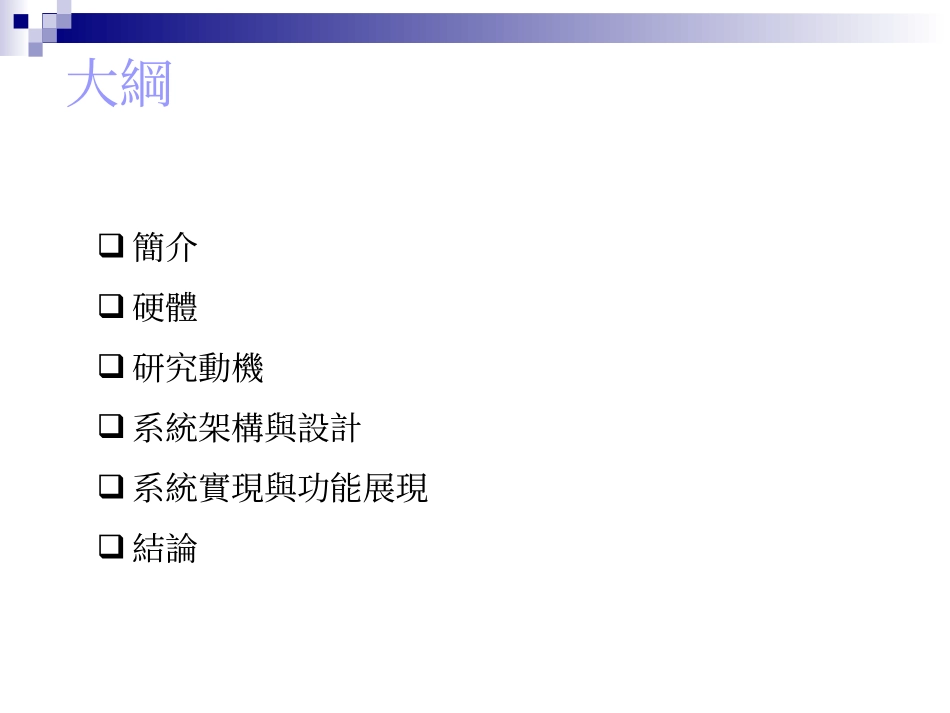

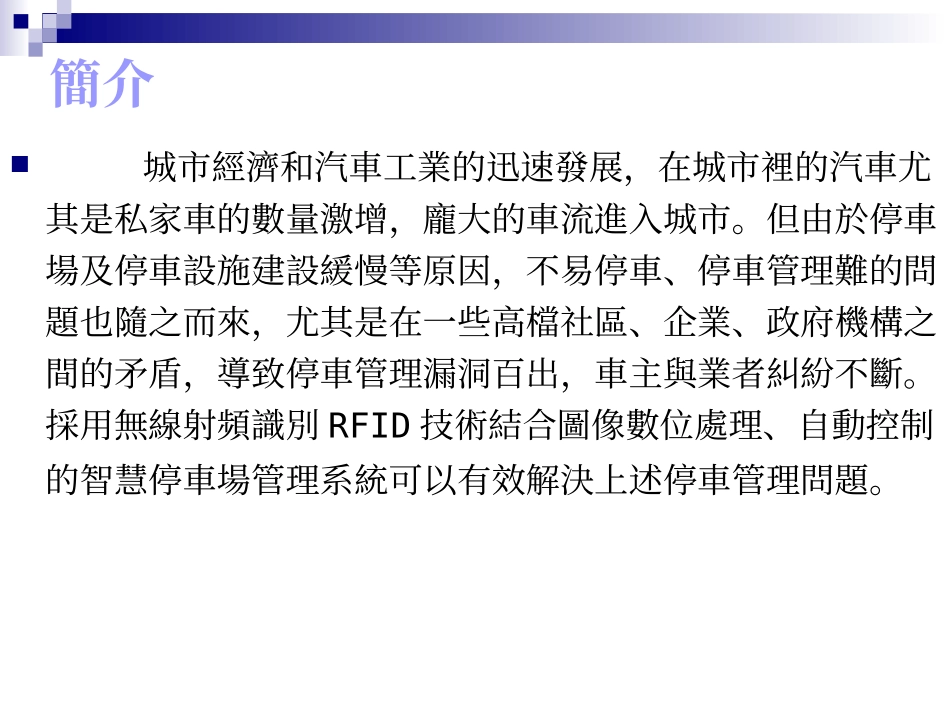

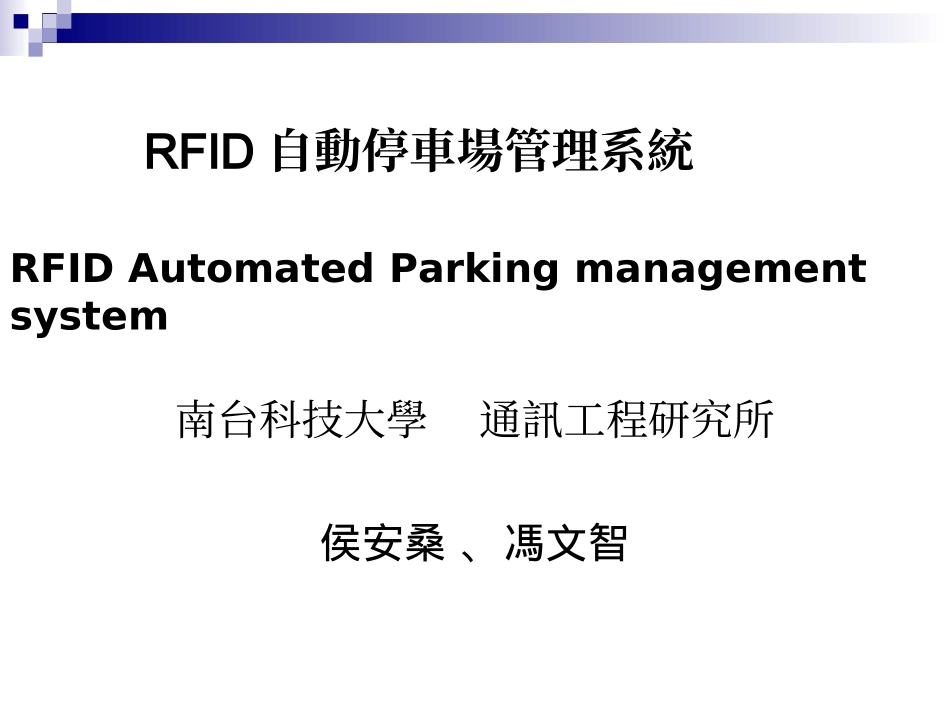

RFID自動停車場管理系統南台科技大學通訊工程研究所侯安桑、馮文智RFIDAutomatedParkingmanagementsystem簡介硬體研究動機系統架構與設計系統實現與功能展現結論大綱城市經濟和汽車工業的迅速發展，在城市裡的汽車尤其是私家車的數量激增，龐大的車流進入城市。但由於停車場及停車設施建設緩慢等原因，不易停車、停車管理難的問題也隨之而來，尤其是在一些高檔社區、企業、政府機構之間的矛盾，導致停車管理漏洞百出，車主與業者糾紛不斷。採用無線射頻識別RFID技術結合圖像數位處理、自動控制的智慧停車場管理系統可以有效解決上述停車管理問題。簡介論文採用較符合停車管理需求的RFID讀取器，並且選擇被動式電子標籤的頻段規格為UHF902-928MHz，此系統為Symbol公司的電子標籤讀取器和感應器。目前一般規格的被動式電子標籤，穩定的讀取距離約為3-4米，若考慮天候不良的因素，有效讀取距離會更短，因此實用性不高。本系統採用的被動式電子標籤穩定距離達7-8公尺，約為現有距離的兩倍。硬體(1)此嵌入式系統平台使用DMA-270開發平台，此平台提供了完整的底層作業系統的支援和完整的應用介面。開發平台提供LCD彩色螢幕介面，AC97音效輸入輸出介面，10/100M網路介面，USBHost/Device介面，4個串列，紅外線介面，AV及VGA顯示介面，SD/MMC卡介面，CF網卡介面及內嵌式GPS模組，。硬體(2)研究動機(1)以往停車場有些是以採用人工管理模式，不但效率低，管理複雜並且進出入車輛無情況無詳細記錄。所以本論文利用RFID克服這個問題，對於停車使用者，有更佳的服務品質。另外停車場自動收費系統大多是以德州儀器RFID被動式電子標籤但是距離還是無法在較遠處，所以為了達到快速進入感應方面本論文使用了XR-400此系統，另外改用開放性軟體以及DMA-270開發平台正好能夠達到所訴求的架設體積小和減省成本並且系統穩定性高之最大目的。研究動機(2)嵌入式系統是軟體與硬體結合的綜合體，主要是強調「量身定做」的基本架構原則，其系統具有新增及修改的功能開發延展性高，並可針對該項停車場系統來開發人性化的系統，然而系統效能及穩定度影響更是重要。電子零錢包：考量到停車計費以及使用者的便利，使用了免費軟體PHP網頁設計給使用者，針對停車計費等詳細資料透過資料庫的結合，達到電子零錢包的設計。此系統只要稍加修改程式，還能用在其他的領域。範例如下：大型倉儲貨櫃追蹤。機場旅客之行李管理與航空行李條碼。巡簽管理。電子收費站ETC。校園安全及學生出席管理。研究動機(3)系統架構與設計車輛進入是否有車位?禁止通行無主動式TAG卡持有主動式TAG卡人工繳費領取臨時TAG卡比對密碼與車號然而啟動扣款計時自動柵欄開啟車輛顯示離開柵欄關閉停車數量減一NOYes會員非會員影像自動擷取車牌Reader讀取標籤卡進場流程出場流程車輛離開停車場繳費領取臨時TAG卡影像自動擷取車牌車輛顯示離開柵欄關閉停車數量加一判讀所停時間及費用投入臨時TAG停車卡收取機判讀進場時間與出場時間自動扣款至收費站繳費柵欄開啟持有主動式RFID會員非會員開始與伺服端作網路連線成功yesno向PC端要求時間字串並重新設定時間i>3noyes採用內定時間i=i+1noyes儲存jpeg圖檔及RFID碼預設時間與現在時間吻合NoYes有ARM自動開機程序判斷RFID標籤是否有偵測到傳送檔案並且搬移已傳送的檔至以年月命名的資料夾關閉網路連線Close(socketfd)系統自動重置reboot判斷系統error是否回傳?YesNo執行抓取TagID及影像拍照回傳流程Linux作業系統下，C語言編寫程式來接收RFID讀取器端所傳送的卡號訊息，圖中cardnum為訊號強度。系統架構與設計(1)系統架構與設計(2)Socket接收嵌入式傳來的訊息，並把此訊息存放於Server端內的資料庫，然而PHP會把此資料庫訊息顯示於網頁上。RFID自動停車管理系統主要設備可分為四大項。A.RFID感應器B.嵌入式系統C.影像擷取器D.柵欄實驗與製作結果(1)當嵌入式系統收到RFID感應器的時候會隨即透過Socket傳至管理者的電腦，把時間、卡號、圖片也一並送至MySQL資料庫作儲存的動作。實驗與製作結果(2)實驗與製作結果(3)利用PHP呈現即時進出所拍攝影片告知，已此圖來看為卡號a000000...
