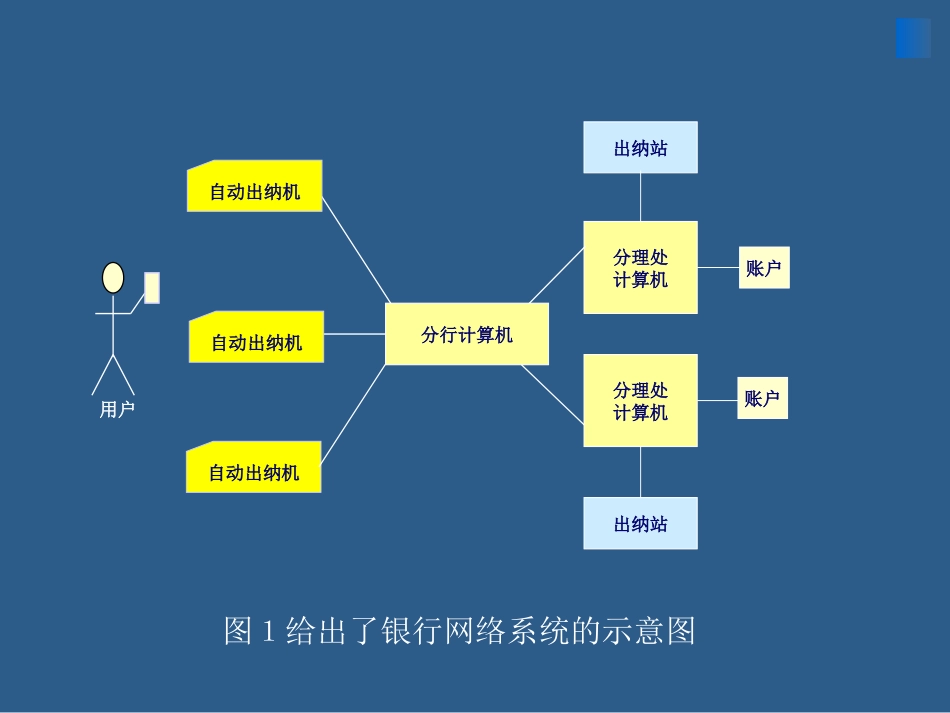

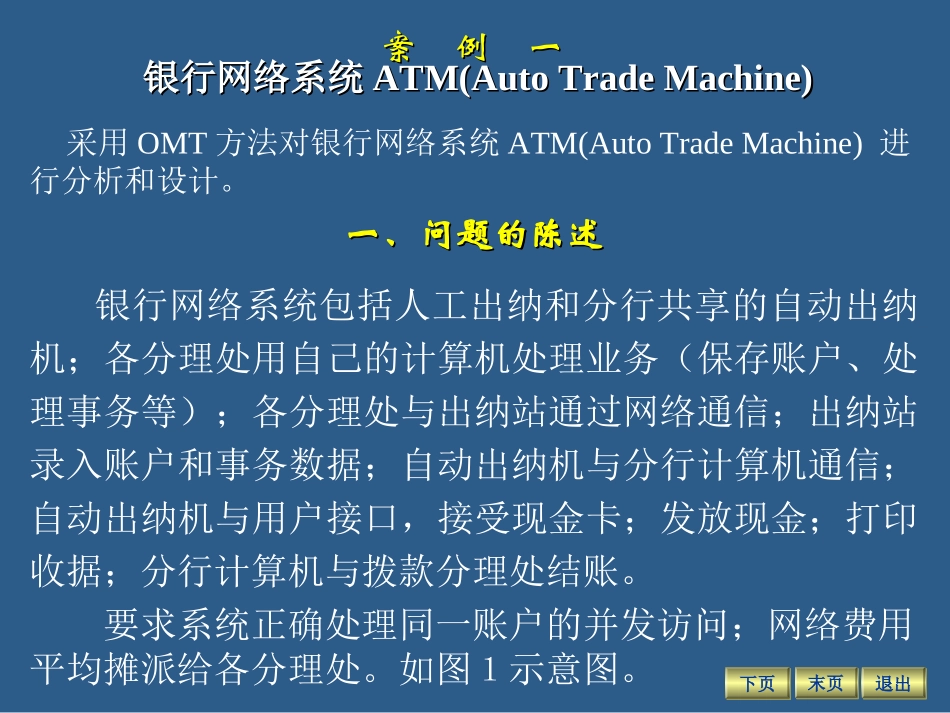

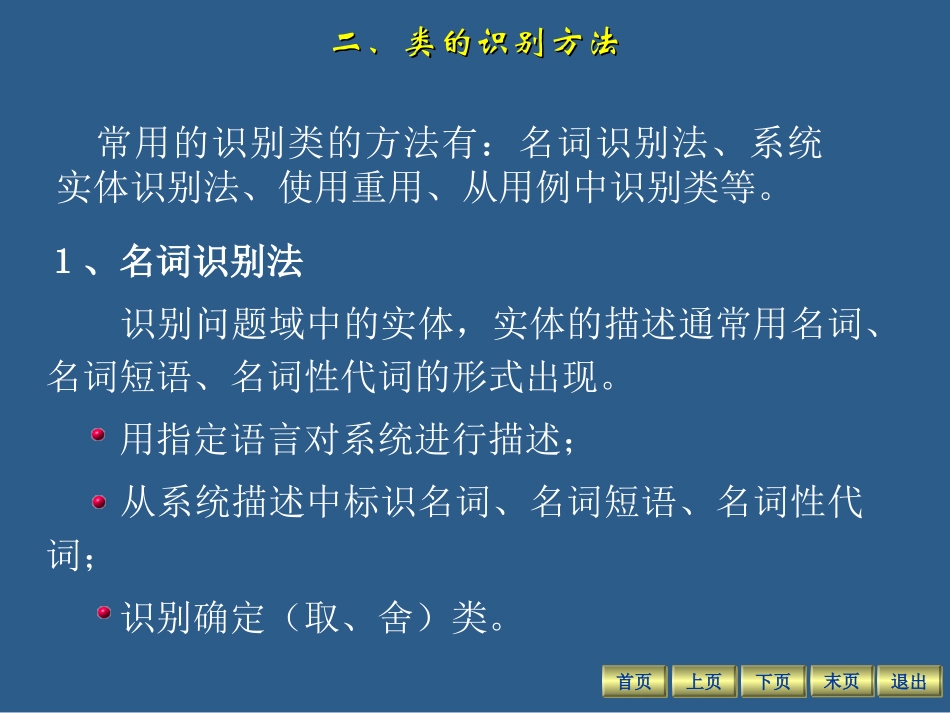

采用OMT方法对银行网络系统ATM(AutoTradeMachine)进行分析和设计。一、问题的陈述一、问题的陈述银行网络系统包括人工出纳和分行共享的自动出纳机;各分理处用自己的计算机处理业务(保存账户、处理事务等);各分理处与出纳站通过网络通信;出纳站录入账户和事务数据;自动出纳机与分行计算机通信;自动出纳机与用户接口,接受现金卡;发放现金;打印收据;分行计算机与拨款分理处结账。要求系统正确处理同一账户的并发访问;网络费用平均摊派给各分理处。如图1示意图。银行网络系统银行网络系统ATM(AutoTradeMachine)ATM(AutoTradeMachine)退出退出下页下页末页末页案例一案例一自动出纳机自动出纳机自动出纳机出纳站分理处计算机分理处计算机出纳站账户账户用户分行计算机图1给出了银行网络系统的示意图二、二、类的识别方法类的识别方法常用的识别类的方法有:名词识别法、系统实体识别法、使用重用、从用例中识别类等。1、名词识别法识别问题域中的实体,实体的描述通常用名词、名词短语、名词性代词的形式出现。用指定语言对系统进行描述;从系统描述中标识名词、名词短语、名词性代词;识别确定(取、舍)类。退出退出上页上页首页首页下页下页末页末页2、系统实体识别法不关心系统的运作流程及实体之间的通信状态,而只考虑系统中的人员、组织、地点、表格、报告等实体,经过分析将他们识别为类(或对象)。被标识的实体有:系统需要存储、分析、处理的信息实体、系统内部需要处理的设备、与系统交互的外部系统、系统相关人员、系统的组织实体。三、建立对象模型三、建立对象模型根据下述原则进一步确定类:①去掉冗余类:如两个类表述同一信息,应保留最具有描述能力的类,如“用户”与“顾客”是重复的描述,由于“顾客”更具有描述性,故保留它,删除“用户”。②去掉不相干的类:删除与问题无关或关系不大的类,如“费用”。③删除模糊的类:有些初始类边界定义不确切,或范围太广,应该删除。如“系统”、“安全措施”、“记录保管”、“银行网络”。④删除那些性质独立性不强的,而应该是类“属性”的候选类:如“帐户数据”、“收据”、“现金”、“事务数据”。⑤所描述的操作不适宜作为对象类,并被其自身所操纵,所描述的只是实现过程中的暂时的对象,应删去。如“软件”,“访问”。(一)确定类采用名词识别法:检查问题陈述中的所有名词,得到初始类:软件银行网络分行计算机系统分行出纳站分理处分理处计算机自动出纳机出纳员帐户数据帐户现金卡事务数据用户顾客收据记录保管事务费用安全措施访问现金退出退出上页上页首页首页下页下页末页末页最终确定的类为:分行计算机分行出纳站出纳员分理处分理处计算机自动出纳机账户现金卡事务顾客(二)为每个建模实体准备数据词典—描述模板对类进行精确描述,如ATM系统中类的范围、成员、方法的限制等。(三)确定关联关联通常用描述性动词和动词词组表示。可以从问题陈述中抽去所有可能的关联表述,在银行网络系统示例中所有可能的关联,大多数是直接抽取问题中的动词词组而得到的。但在陈述中,有些动词词组表述的关联是不明显的,或在问题陈述中是找不到的,还有一些关联与客观世界或人的假设有关,必须同用户一起确定这种关联。三、建立对象模型三、建立对象模型退出退出上页上页首页首页下页下页末页末页即关联通常由以下方面确定:1、银行网络系统问题陈述中抽取可能的关联(动词词组)2、隐含的动词词组3、基于问题域的知识4、去掉不必要和不正确的关联1、银行网络系统问题陈述中的关联银行网络包括出纳站和自动出纳机分行共享自动出纳机分理处提供分理处计算机分理处计算机保存账户分理处计算机处理账户支付事务分理处拥有出纳站(三)确定关联退出退出上页上页首页首页下页下页末页末页出纳站与分行计算机通信出纳员为账户录入事务自动出纳机接受现金卡自动出纳机与用户接口自动出纳机发放现金自动出纳机打印收据系统处理并发访问分理处提供软件费用分摊给分理处2、隐含的动词词组分行由分理处组成分理处拥有账户分行拥有分行计算机系统提供记录保管系统提供安全顾客有现金卡3、基...
