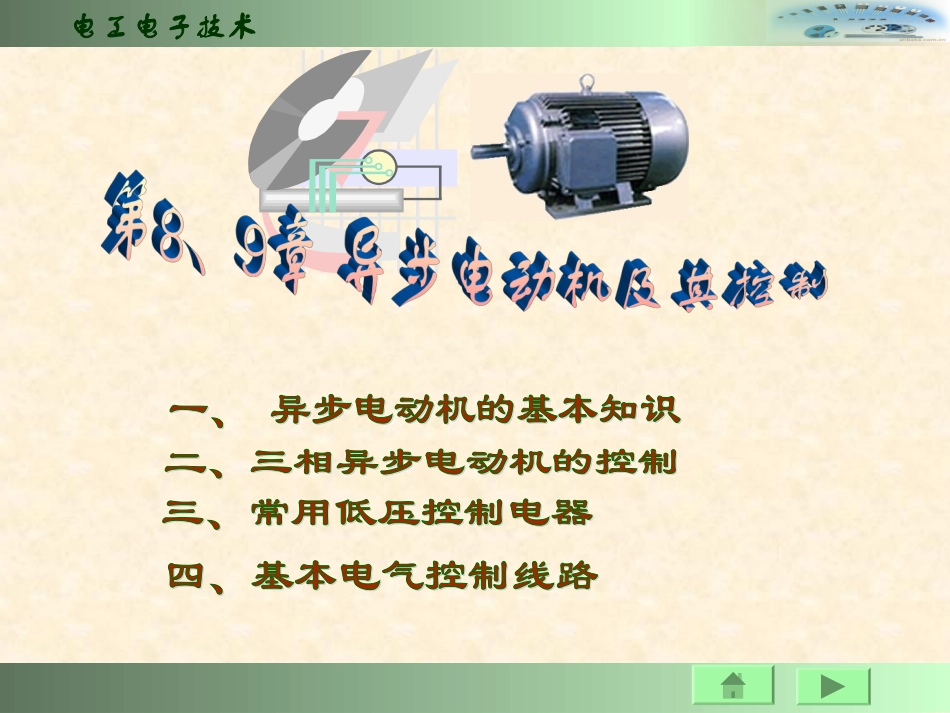

第8章电动机9章控制电路课件VIP免费

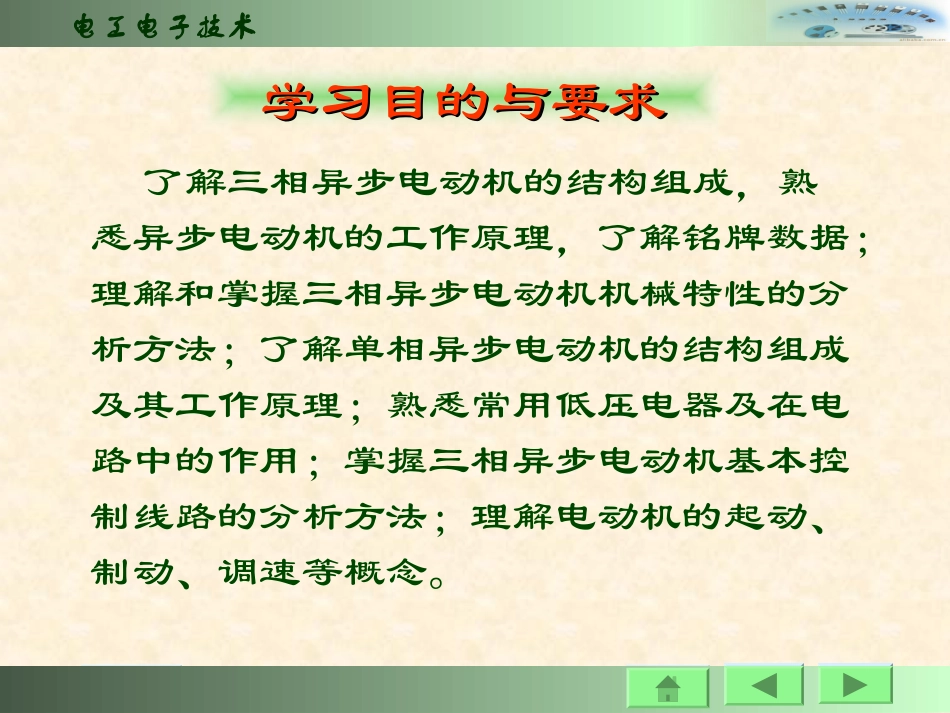

电工电子技术第一篇电工电子技术首页学习目的与要求学习目的与要求了解三相异步电动机的结构组成，熟悉异步电动机的工作原理，了解铭牌数据；理解和掌握三相异步电动机机械特性的分析方法；了解单相异步电动机的结构组成及其工作原理；熟悉常用低压电器及在电路中的作用；掌握三相异步电动机基本控制线路的分析方法；理解电动机的起动、制动、调速等概念。电工电子技术首页一、电动机概述用途：电动机（俗称马达）的作用是将电能转换为机械能。它输出机械转矩。:分类交流电动机单相电动机三相电动机异步电动机同步电动机鼠龙式直流电动机):,励四种他励，并励，串励和复分为（按励磁方式不同绕线式异步电动机优点：结构简单，工作可靠，起动容易，维护方便，成本较低故应用广泛。同步电动机：制造工艺复杂，不能自行起动，仅用于发电和拖动大的负载或转速要求恒定的场合。电工电子技术首页三相异步电动机的基本结构二、三相异步电动机的基本结构三相异步电动机异步电动机的基本知识异步电动机的基本知识定子转子三相异步电动机具有结构简单、制造成本低廉、使用和维修方便、运行可靠且效率高等优点，被广泛应用于工农业生产中的各种机床、水泵、通风机、锻压和铸造机械、传送带、起重机及家用电器、实验设备中。电工电子技术首页(一)定子、异步电动机的定子指其固定不动部分，主要有:机座机座是电动机的支架，通常用铸铁或铸钢制成。定子铁芯铁芯硅钢片异步电动机的定子铁芯是由0.5mm厚的硅钢片叠压制成的。定子铁芯内圆冲有分布的槽。定子铁芯构成异步电动机磁路的一部分。定子绕组定子绕组是由漆包线绕制而成，嵌入到定子铁芯槽中。构成电机电路的一部分。电工电子技术首页一般用45号钢制成，用来传递电磁转矩。（二）异步电动机的转子指其旋转部分，主要部件包括：转子铁芯也是由0.5mm厚的硅钢片叠压制成。在其内圆冲有均匀分布的槽，用来嵌放转子绕组。转子铁芯构成电动机磁路的又一部分。转子铁芯铁芯硅钢片转子绕组转子绕组大部分是浇铸铝笼型，大功率也有铜条制成的笼型转子导体。转子绕组构成电动机电路的另一部分。转轴电工电子技术首页绕线式异步电动机的转子结构中，转子铁芯与鼠笼式相类似，但转子绕组与定子绕组相同，也是采用漆包线绕制成对称三相绕组，嵌放到转子铁芯中。绕线式转子三相绕组必须连接成星形，三个向外的引出端子与固定在转轴上的三个相互绝缘的铜环相接，如下图所示：由于绕线式异步电动机的能采用转子绕组串电阻起动和调速，因此起动性能和调速性能均比鼠笼式异步机优越。转轴转子铁芯固定在转轴上的三个铜滑环。Y接三相转子绕组分别与三个铜滑环相联。变阻器电刷电刷与滑环紧压，并通过输电线与变阻器相联。显然，三相绕线式异步机的转子绕组是闭合的。电工电子技术首页三、三相异步电动机的工作原理三相异步电动机是如何转动起来的？设三相异步电动机模型的定子磁极是顺时针转动的。固定不动的转子绕组和旋转的定子磁场相切割而感应电动势。转子绕组是闭合的，因此感应电动势在绕组中产生感应电流。感应电流的方向与感应电动势的方向相同。载流的转子绕组处在磁场中，必定受到电磁力的作用。两个电磁力的大小相等、方向相反，因此对电动机转轴形成了电磁转矩。。于是转子就顺着定子磁场的方向转动起来。NNSS模型电机的定子磁极模型电机的转子绕组eei2FFn0电机转动的关键是：旋转的定子磁场！nn用右手定则判断用左手定则判断电工电子技术首页实际三相电动机的旋转磁场是如何产生的呢？在电动机的对称三相定子绕组中通入对称三相交流电；AAXXBBYYCCZZ150sin90sin)30sin(tIitIitIimCmBmAωt0iωt=0时电流和磁场情况××A、C两相电流t=0时为正，因此首端流入、尾端流出。××××B相电流t=0时为负，尾端流入、首端流出。电流入电流出NNSSn0相邻线圈电流流向一致，在气隙中生成合成磁场，方向为：电工电子技术首页ωt0iωt=120°AAXXBBYYCCZZωt=120°时电流和磁场情况××××××NNSSn0显然，电流随时间变化120°电角，电动机的气隙磁场在空间的位置也随之旋转了120°。观察电流波形图及电...
