齿轮各部分名称及标准齿轮的基本尺寸VIP免费

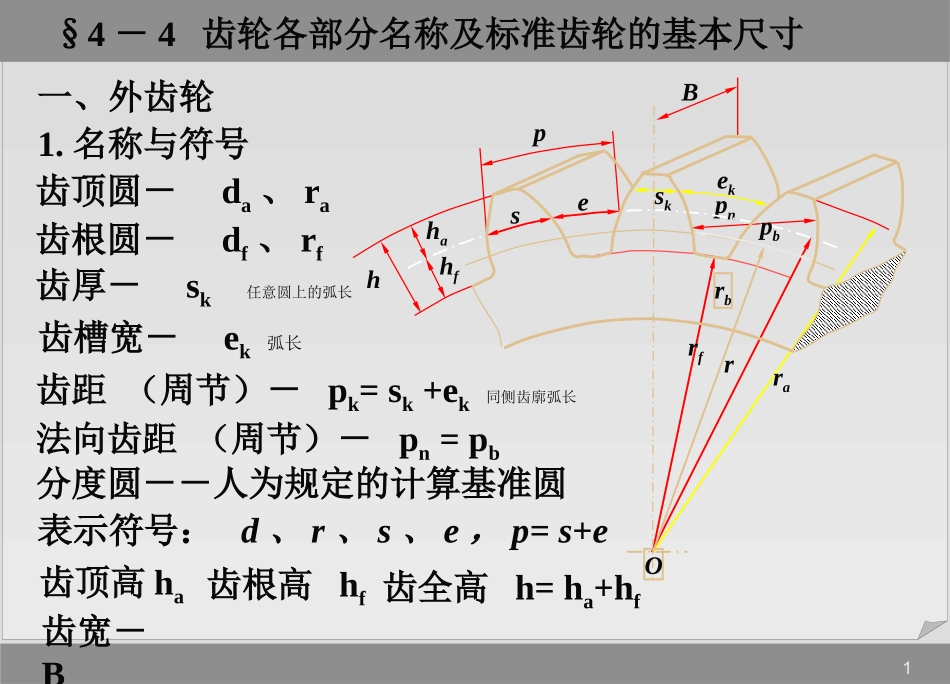

齿轮各部分名称及标准齿轮的基本尺寸_第1页
1/46

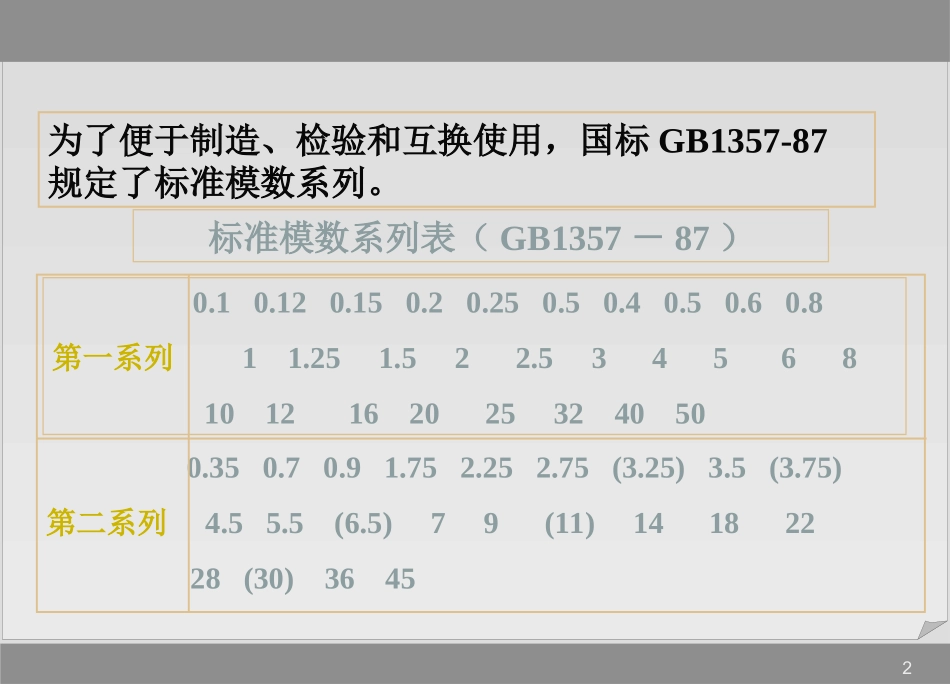

齿轮各部分名称及标准齿轮的基本尺寸_第2页
2/46

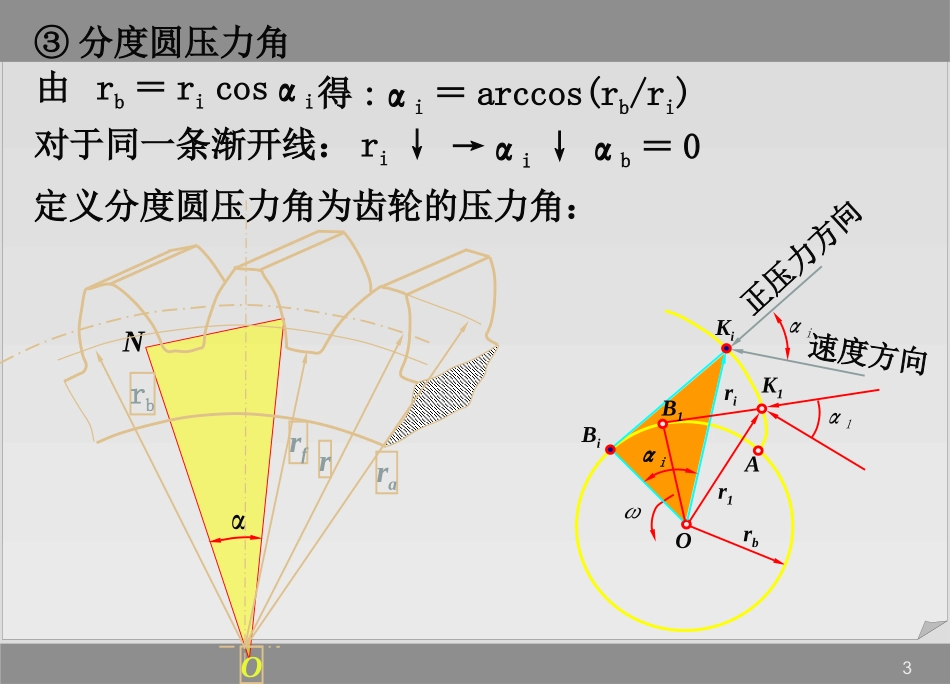

齿轮各部分名称及标准齿轮的基本尺寸_第3页
3/46
1一、外齿轮1.名称与符号pnr齿顶圆-da、ra齿根圆-df、rf齿厚-sk任意圆上的弧长齿槽宽-ek弧长齿距(周节)-pk=sk+ek同侧齿廓弧长齿顶高ha齿根高hf齿全高h=ha+hf齿宽-BhahfhBpra分度圆--人为规定的计算基准圆表示符号:d、r、s、e,p=s+e法向齿距(周节)-pnseskek=pbrf§4-4齿轮各部分名称及标准齿轮的基本尺寸rbOpb20.350.70.91.752.252.75(3.25)3.5(3.75)第二系列4.55.5(6.5)79(11)14182228(30)3645标准模数系列表(GB1357-87)0.10.120.150.20.250.50.40.50.60.8第一系列11.251.522.5345681012162025324050为了便于制造、检验和互换使用,国标GB1357-87规定了标准模数系列。3速度方向正压力方向OωrbriBiKiN③分度圆压力角得:αi=arccos(rb/ri)由rb=ricosαi定义分度圆压力角为齿轮的压力角:对于同一条渐开线:ri↓→αi↓αb=0α1AαiαiB1K1r1αOrfrarbr4由d=mz知:m和z一定时,分度圆是一个大小唯一确定的圆。规定标准值:α=20°由db=dcosα可知,基圆也是一个大小唯一确定的圆。称m、z、α为渐开线齿轮的三个基本参数。对于分度圆大小相同的齿轮,如果α不同,则基圆大小将不同,因而其齿廓形状也不同。α是决定渐开线齿廓形状的一个重要参数。或rb=rcosα,α=arccos(rb/r)db=dcosα5齿轮各部分尺寸的计算公式:齿顶高:ha=ha*m齿根高:hf=(ha*+c*)m全齿高:h=ha+hf齿顶圆直径:da=d+2ha齿顶高系数:ha*齿根圆直径:df=d-2hf顶隙系数:c*分度圆直径:d=mz=(2ha*+c*)m=(z+2ha*)m=(z-2ha*-2c*)mrhahfhrfra正常齿:ha*=1短齿制:ha*=0.8正常齿:c*=0.25短齿制:c*=0.36基圆直径:法向齿距:标准齿轮:一个标准齿轮的基本参数和参数的值确定之后,其主要尺寸和齿廓形状就完全确定了。=mzcosα=πdb/z=πmcosα=pcosα统一用pb表示m、α、ha*、c*取标准值,且e=s的齿轮。pnrhahfhprfrbOrapbNαsedb=dcosαpn=pb7rbrfra1)轮齿与齿槽正好与外齿轮相反。2)df>d>da三、内齿轮3)为保证齿廓全部为渐开线,,da=d-2ha,df=d+2hf结构特点:轮齿分布在空心圆柱体内表面上。不同点:要求da>db。pnhNαsehahfpBOr8rb1r1O1ω1rb1r1O1ω1rb1r1O1ω1pb2pb2pb2pb1pb1pb2pb1=pb2pb1pb1不能正确啮合!不能正确啮合!能正确啮合!rb2r2O2ω2rb2r2O2ω2rb2r2O2ω2一对齿轮传动时,所有啮合点都在啮合线N1N2上。渐开线齿廓能满足齿廓啮合基本定律,那么,是否任意两个渐开线齿轮都能组成一对齿轮传动呢?m1α提问:有可能α’<α吗?121.一对轮齿的啮合过程轮齿在从动轮顶圆与N1N2线交点B2处进入啮合,主动轮齿根推动从动轮齿顶。随着传动的进行,啮合点沿N1N2线移动。在主动轮顶圆与N1N2线交点处B1脱离啮合。主动轮:啮合点从齿根走向齿顶,而在从动轮,正好相反。B1B2-实际啮合线N1N2:因基圆...
