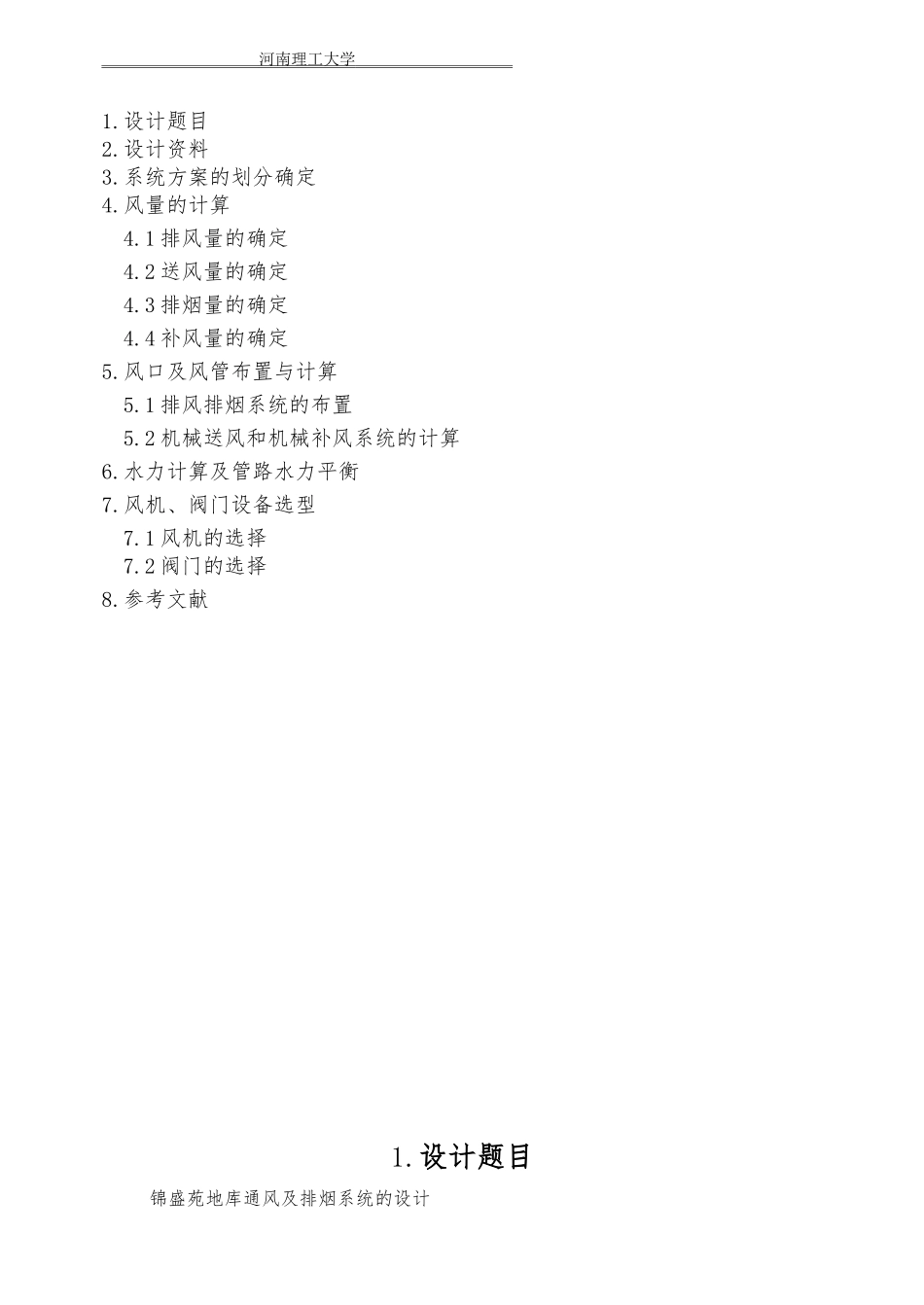

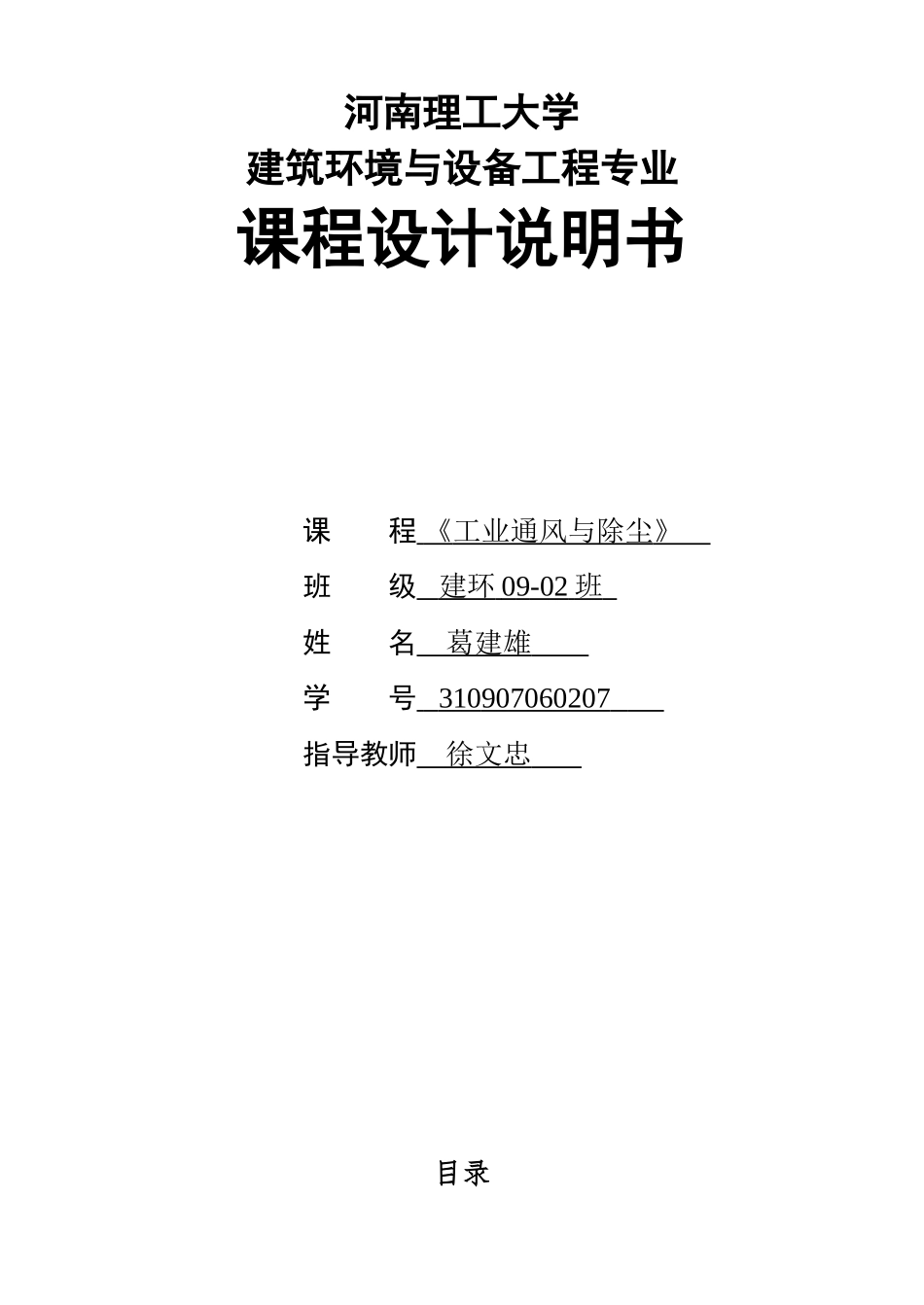

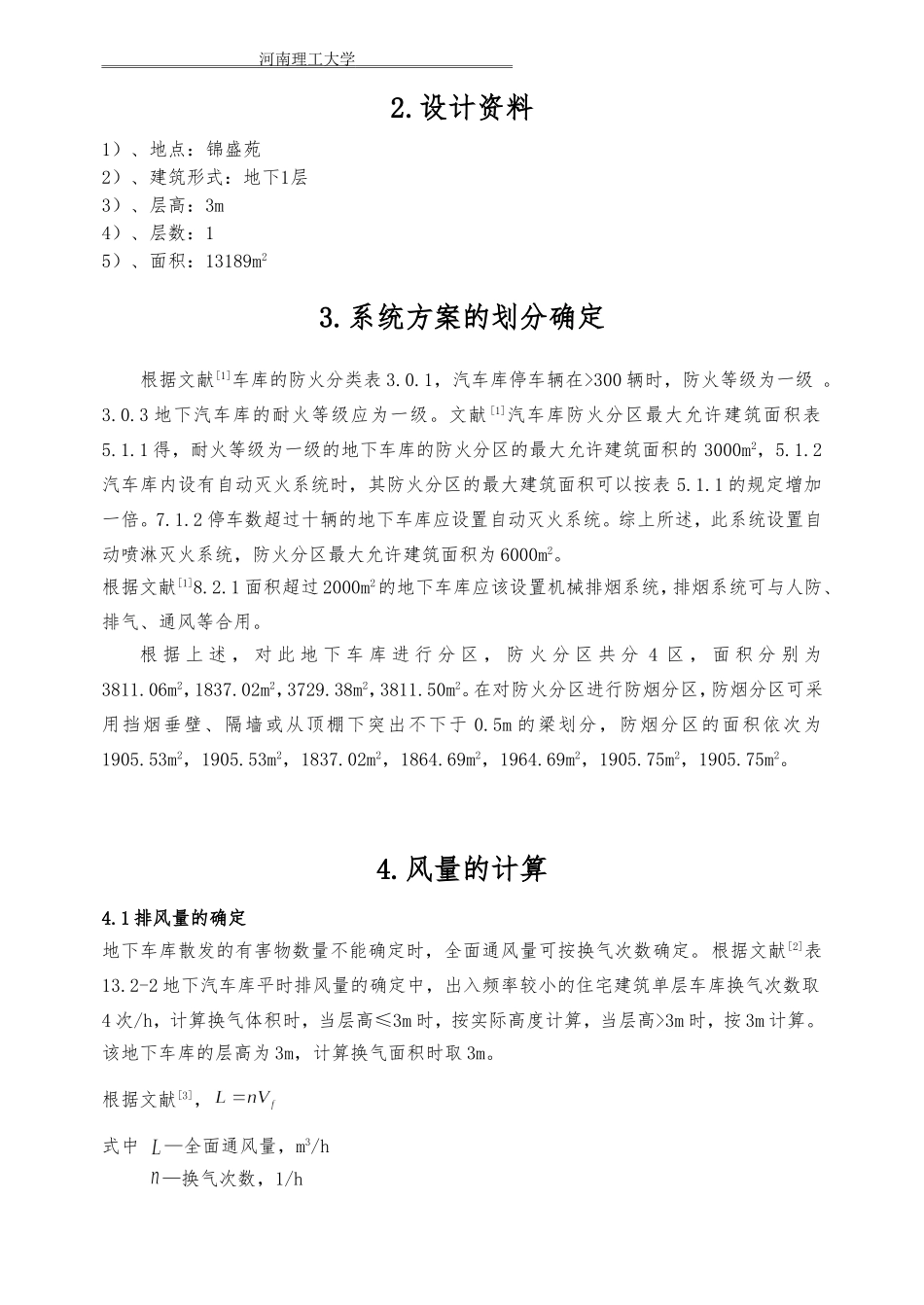

河南理工大学建筑环境与设备工程专业课程设计说明书课程《工业通风与除尘》班级建环09-02班姓名葛建雄学号310907060207指导教师徐文忠目录河南理工大学1.设计题目2.设计资料3.系统方案的划分确定4.风量的计算4.1排风量的确定4.2送风量的确定4.3排烟量的确定4.4补风量的确定5.风口及风管布置与计算5.1排风排烟系统的布置5.2机械送风和机械补风系统的计算6.水力计算及管路水力平衡7.风机、阀门设备选型7.1风机的选择7.2阀门的选择8.参考文献1.设计题目锦盛苑地库通风及排烟系统的设计河南理工大学2.设计资料1）、地点：锦盛苑2）、建筑形式：地下1层3）、层高：3m4）、层数：15）、面积：13189m23.系统方案的划分确定根据文献[1]车库的防火分类表3.0.1，汽车库停车辆在>300辆时，防火等级为一级。3.0.3地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的3000m2，5.1.2汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表5.1.1的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动喷淋灭火系统，防火分区最大允许建筑面积为6000m2。根据文献[1]8.2.1面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。根据上述，对此地下车库进行分区，防火分区共分4区，面积分别为3811.06m2，1837.02m2，3729.38m2，3811.50m2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m的梁划分，防烟分区的面积依次为1905.53m2，1905.53m2，1837.02m2，1864.69m2，1964.69m2，1905.75m2，1905.75m2。4.风量的计算4.1排风量的确定地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2]表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按3m计算。该地下车库的层高为3m，计算换气面积时取3m。根据文献[3]，式中—全面通风量，m3/h—换气次数，1/h河南理工大学—通风房间体积，m3根据上述公式计算个防烟分区的排风量如下表：防烟分区1234567排风量m3/h228662286622044223762237622869228694.2送风量的确定本车库的建筑平面不满足自然送风条件，故选择机械进风。汽车库采用机械送风时，送风量宜为排风量的80%~85%，送风口宜设在下部或汽车通道上部[1]P1201。防烟分区1234567送风量m3/h182931829317635179011790118295182954.3排烟量的确定文献[1]8.2.4排烟风机的排烟量应按换气次数不小于6次/h确定。根据文献[3]，式中—全面通风量，m3/h—换气次数，1/h—通风房间体积，m3根据上述公式计算个防烟分区的排烟量如下表：防烟分区1234567排烟量m3/h343003430033066335643356434304343044.4补风量的确定文献[2]13.5.3机械排烟设计要点中规定，设置机械排烟的地下室，应考虑不小于排烟量50％的机械补风。防烟分区1234567补风量m3/h171501715016533167821678217152171525.风口及风管布置与计算5.1排风排烟系统的布置送排风口的布置应使室内气流分布均匀，避免通风死区,送风口设置位置宜远离排烟河南理工大学口，二者的水平距离不应小于5m的原则[4]。每个防烟分区应设置排烟口，排烟口宜设置在顶棚或靠近顶棚的墙面上，排烟口距防烟分区最远点的水平距离不超过30m[1]。房间的机械排烟系统应该按防烟分区设置[2]。根据文献[1]8.1.6防排烟系统中的管道、风口、阀门等必须采用不燃材料制作，且风道不宜采用土建风道[2]P68。地下车库的风道应采用非燃烧材料制成，一般宜采用镀锌钢板[3]P578。因此风管材料选择镀锌薄钢板，其优点是不燃烧、易加工、耐久，也较经济，镀锌钢板具有一定的防腐性能，适用于空气湿度较高或室内潮湿的通风系统。钢板及金属风道的干管风速为6~14m/s，支管风速为2~8m/s[1]P1144。通风排烟系统的风速应符合下列规定：机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s,公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s[4]P68。（1...
