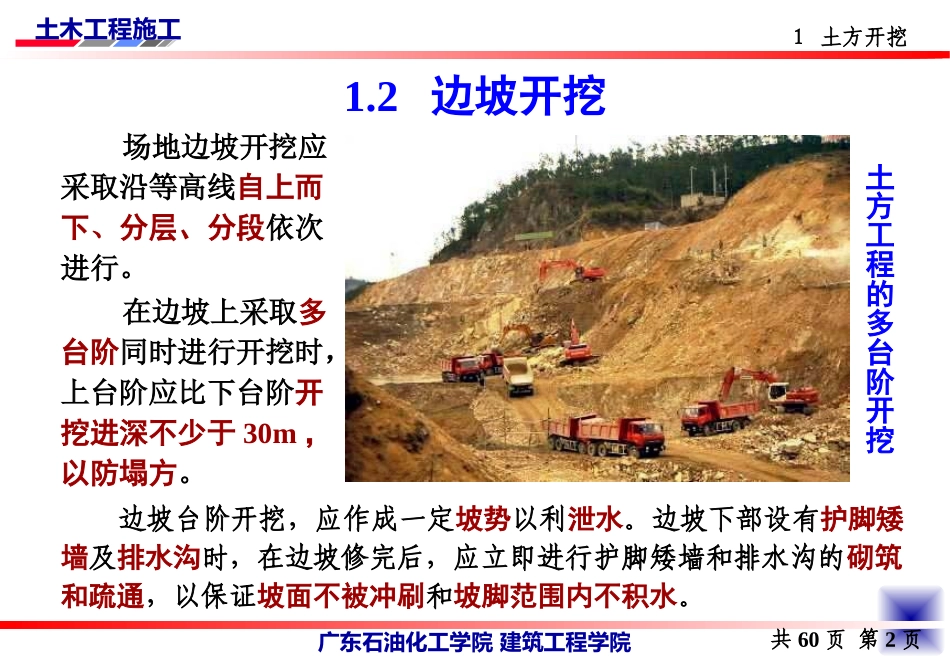

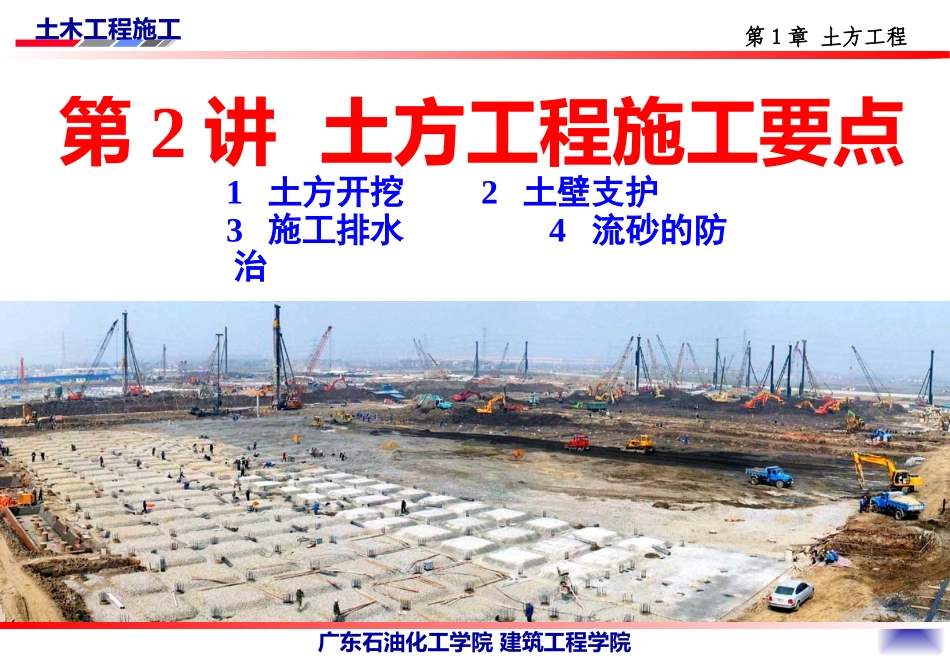

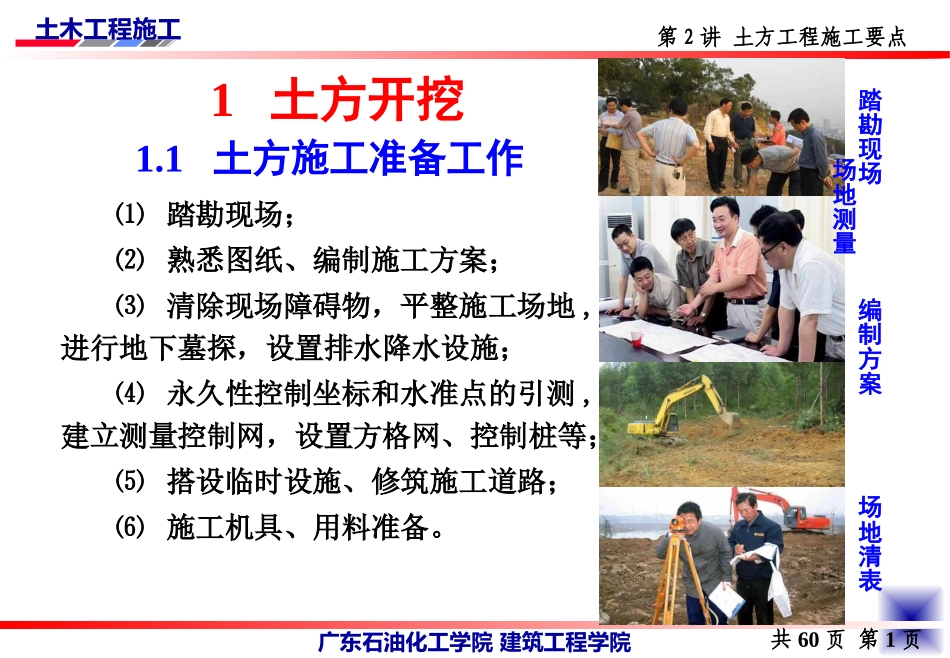

土木工程施工广东石油化工学院建筑工程学院第2讲土方工程施工要点1土方开挖2土壁支护3施工排水4流砂的防治第1章土方工程土木工程施工广东石油化工学院建筑工程学院1土方开挖⑴踏勘现场；⑵熟悉图纸、编制施工方案；⑶清除现场障碍物，平整施工场地,进行地下墓探，设置排水降水设施；⑷永久性控制坐标和水准点的引测,建立测量控制网，设置方格网、控制桩等；⑸搭设临时设施、修筑施工道路；⑹施工机具、用料准备。1.1土方施工准备工作第2讲土方工程施工要点共60页第1页踏勘现场编制方案场地清表场地测量土木工程施工广东石油化工学院建筑工程学院1.2边坡开挖场地边坡开挖应采取沿等高线自上而下、分层、分段依次进行。在边坡上采取多台阶同时进行开挖时，上台阶应比下台阶开挖进深不少于30m，以防塌方。1土方开挖边坡台阶开挖，应作成一定坡势以利泄水。边坡下部设有护脚矮墙及排水沟时，在边坡修完后，应立即进行护脚矮墙和排水沟的砌筑和疏通，以保证坡面不被冲刷和坡脚范围内不积水。土方工程的多台阶开挖共60页第2页土木工程施工广东石油化工学院建筑工程学院1.3基坑（槽）和管沟开挖⑴基坑开挖，上部应有排水措施，防止地表水流入坑内冲刷边坡，造成塌方和破坏基土。(施工排水的内容详见第3节)1土方开挖⑵基坑开挖，应进行测量定位、抄平放线，定出开挖宽度，根据土质和水文情况确定在四侧或两侧、直立或放坡开挖，坑底宽度应注意预留施工操作面。⑶应根据开挖深度、土体类别及工程性质等综合因素确定保持土壁稳定的方法和措施。(土壁支护的内容详见第2节)基坑的切线开挖共60页第3页土木工程施工广东石油化工学院建筑工程学院⑷基坑开挖的一般程序：测量放线→切线分层开挖→排降水测量放线→切线分层开挖→排降水→修坡→整平→留足预留土层等→修坡→整平→留足预留土层等。相邻基坑开挖时应遵循先深后浅或同时进行的施工程序，挖土应自上而下水平分段分层进行，边挖边检查坑底宽度及坡度，每3m左右修一次坡，至设计标高再统一进行一次修坡清底。1.3基坑（槽）和管沟开挖大型工程基坑施工全景图共60页第4页土木工程施工广东石油化工学院建筑工程学院⑸基坑开挖应防止对基础持力层的扰动。基坑挖好后不能立即进入下道工序时，应预留15(人工)～30cm(机械)一层土不挖，待下道工序开始前再挖至设计标高，以防止持力层土壤被阳光曝晒或雨水浸泡。1.3基坑（槽）和管沟开挖超挖后回填的松软土层持力层被雨水浸泡后留下的水渍这两种情况都是基坑土方施工要避免出现的!共60页第5页土木工程施工广东石油化工学院建筑工程学院⑹在地下水位以下挖土，应在基坑内设置排水沟、集水井或其它施工降水措施，降水工作应持续到基础施工完成；⑺雨季施工时基坑槽应分段开挖，挖好一段浇筑一段垫层；⑻弃土应及时运出，在基坑槽边缘上侧临时堆土、材料或移动施工机械时，应与基坑上边缘保持1m以上的距离，以保证坑壁或边坡的稳定；1.3基坑（槽）和管沟开挖⑼基坑挖完后，应组织有业主、设计、勘察、监理业主、设计、勘察、监理四方参与的基坑验槽，并报质监站验证。符合要求后方可进入下一道工序。四方参与基坑验槽共60页第6页土木工程施工广东石油化工学院建筑工程学院2土壁支护土壁的稳定主要是由土体土壁的稳定主要是由土体内磨擦阻力内磨擦阻力和和粘结力粘结力来保持平衡的。来保持平衡的。一旦土体失去平衡，土体就会塌方，这不仅会造成人身安全事故、一旦土体失去平衡，土体就会塌方，这不仅会造成人身安全事故、影响工期，有时还会危及附近的建影响工期，有时还会危及附近的建((构构))筑物。筑物。⑴边坡过陡；⑵雨水、地下水渗入基坑；⑶基坑上口边缘堆载过大；⑷土方开挖顺序、方法未遵守“从上至下、分层开挖；开槽支撑、先撑后挖”的原则。2.1造成土壁塌方的原因第2讲土方工程施工要点共60页第7页基坑塌方抢险救人土木工程施工广东石油化工学院建筑工程学院边坡的留设应符合规范的要求。边坡的留设应符合规范的要求。挖填高度——高度大则坡度系数大，高度小则坡度系数小，甚至不放坡；土的工程性质——土的类别、含水量，有无地下水等。土的类别低（密度小）、含水量大，则坡度系数大...
