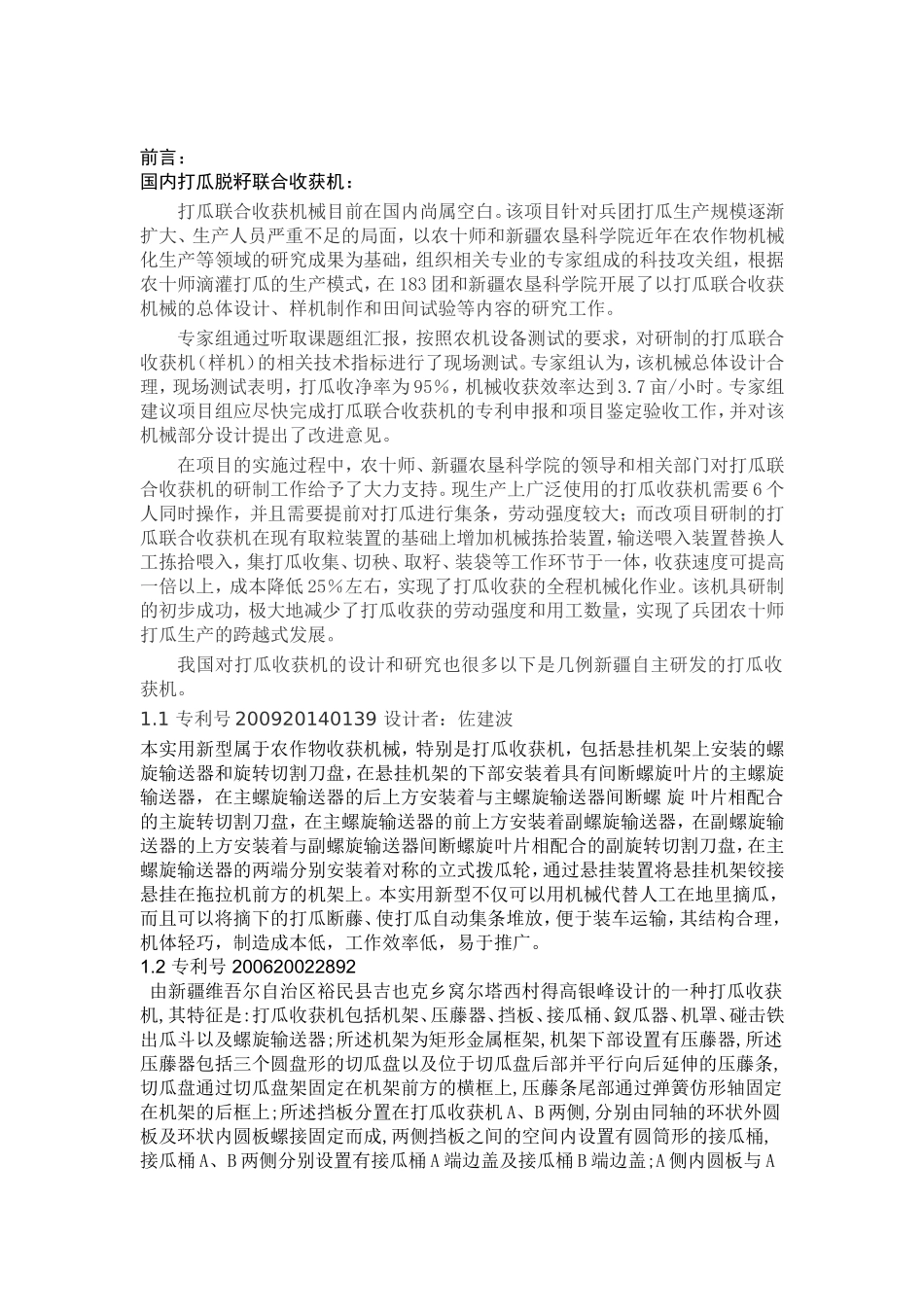

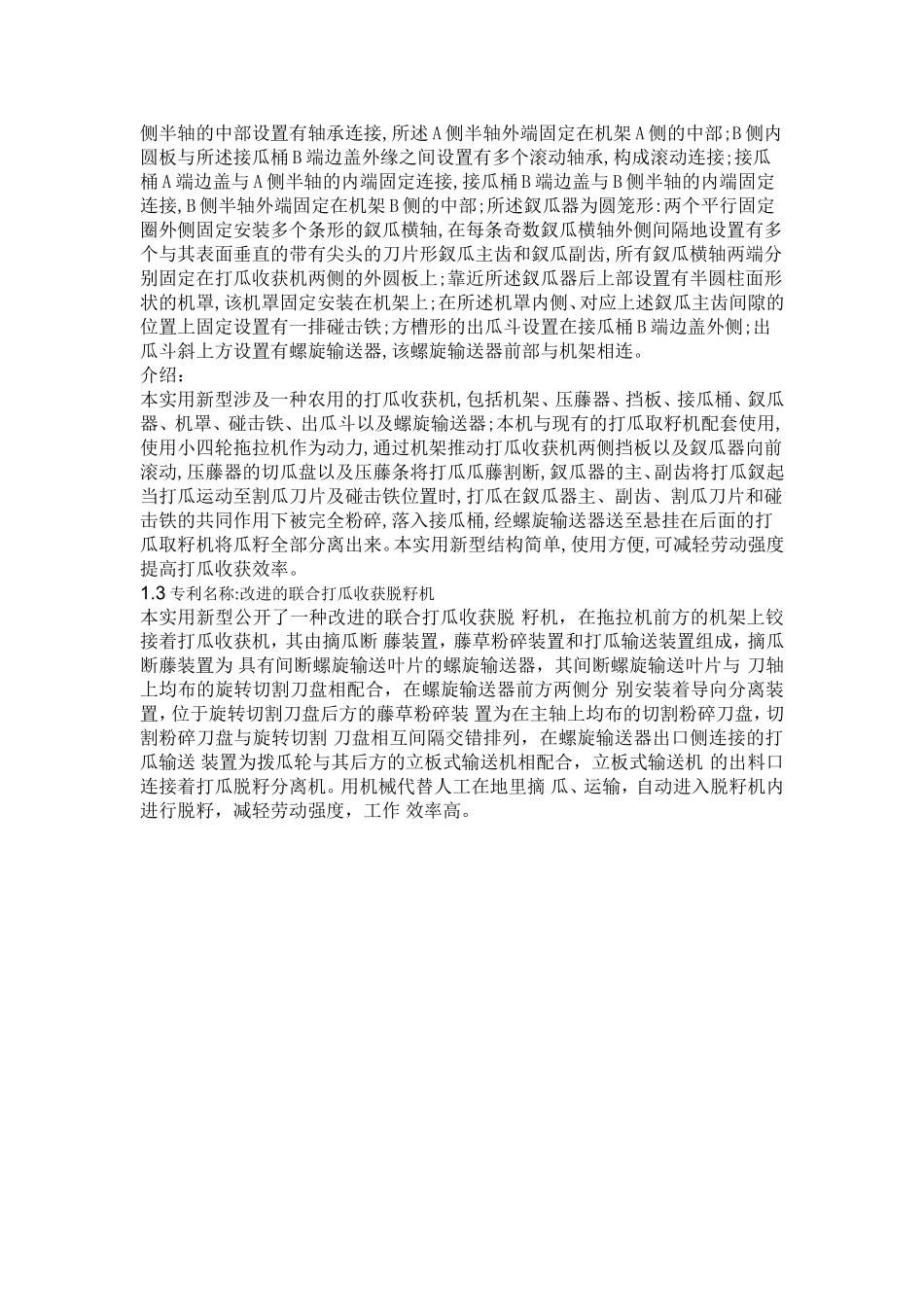

打瓜脱籽联合收获机摘要：根据打瓜收获的工作要求用数字化设计手段以打瓜捡拾脱籽联收获机为研究对象基于软件平台采用多种建模方式构建了数字化虚拟样机模型并对其关键零部件捡拾辊同底盘连接的铰接板的参数和结构进行了设计分析和优化从而为打瓜捡拾脱籽联合收获机的改进提供了可靠的依据采用参数化设计方法设计了系列产品在产品开发过程中采用虚拟样机技术可以优化产品设计方案缩短产品开发周期节约产品开发成本。关键词：虚拟样机；Solidworks；打瓜；捡拾脱籽联合收获机前言：国内打瓜脱籽联合收获机：打瓜联合收获机械目前在国内尚属空白。该项目针对兵团打瓜生产规模逐渐扩大、生产人员严重不足的局面，以农十师和新疆农垦科学院近年在农作物机械化生产等领域的研究成果为基础，组织相关专业的专家组成的科技攻关组，根据农十师滴灌打瓜的生产模式，在183团和新疆农垦科学院开展了以打瓜联合收获机械的总体设计、样机制作和田间试验等内容的研究工作。专家组通过听取课题组汇报，按照农机设备测试的要求，对研制的打瓜联合收获机（样机）的相关技术指标进行了现场测试。专家组认为，该机械总体设计合理，现场测试表明，打瓜收净率为95％，机械收获效率达到3.7亩/小时。专家组建议项目组应尽快完成打瓜联合收获机的专利申报和项目鉴定验收工作，并对该机械部分设计提出了改进意见。在项目的实施过程中，农十师、新疆农垦科学院的领导和相关部门对打瓜联合收获机的研制工作给予了大力支持。现生产上广泛使用的打瓜收获机需要6个人同时操作，并且需要提前对打瓜进行集条，劳动强度较大；而改项目研制的打瓜联合收获机在现有取粒装置的基础上增加机械拣拾装置，输送喂入装置替换人工拣拾喂入，集打瓜收集、切秧、取籽、装袋等工作环节于一体，收获速度可提高一倍以上，成本降低25％左右，实现了打瓜收获的全程机械化作业。该机具研制的初步成功，极大地减少了打瓜收获的劳动强度和用工数量，实现了兵团农十师打瓜生产的跨越式发展。我国对打瓜收获机的设计和研究也很多以下是几例新疆自主研发的打瓜收获机。1.1专利号200920140139设计者：佐建波本实用新型属于农作物收获机械，特别是打瓜收获机，包括悬挂机架上安装的螺旋输送器和旋转切割刀盘，在悬挂机架的下部安装着具有间断螺旋叶片的主螺旋输送器，在主螺旋输送器的后上方安装着与主螺旋输送器间断螺旋叶片相配合的主旋转切割刀盘，在主螺旋输送器的前上方安装着副螺旋输送器，在副螺旋输送器的上方安装着与副螺旋输送器间断螺旋叶片相配合的副旋转切割刀盘，在主螺旋输送器的两端分别安装着对称的立式拨瓜轮，通过悬挂装置将悬挂机架铰接悬挂在拖拉机前方的机架上。本实用新型不仅可以用机械代替人工在地里摘瓜，而且可以将摘下的打瓜断藤、使打瓜自动集条堆放，便于装车运输，其结构合理，机体轻巧，制造成本低，工作效率低，易于推广。1.2专利号200620022892由新疆维吾尔自治区裕民县吉也克乡窝尔塔西村得高银峰设计的一种打瓜收获机,其特征是:打瓜收获机包括机架、压藤器、挡板、接瓜桶、釵瓜器、机罩、碰击铁出瓜斗以及螺旋输送器;所述机架为矩形金属框架,机架下部设置有压藤器,所述压藤器包括三个圆盘形的切瓜盘以及位于切瓜盘后部并平行向后延伸的压藤条,切瓜盘通过切瓜盘架固定在机架前方的横框上,压藤条尾部通过弹簧仿形轴固定在机架的后框上;所述挡板分置在打瓜收获机A、B两侧,分别由同轴的环状外圆板及环状内圆板螺接固定而成,两侧挡板之间的空间内设置有圆筒形的接瓜桶,接瓜桶A、B两侧分别设置有接瓜桶A端边盖及接瓜桶B端边盖;A侧内圆板与A侧半轴的中部设置有轴承连接,所述A侧半轴外端固定在机架A侧的中部;B侧内圆板与所述接瓜桶B端边盖外缘之间设置有多个滚动轴承,构成滚动连接;接瓜桶A端边盖与A侧半轴的内端固定连接,接瓜桶B端边盖与B侧半轴的内端固定连接,B侧半轴外端固定在机架B侧的中部;所述釵瓜器为圆笼形:两个平行固定圈外侧固定安装多个条形的釵瓜横轴,在每条奇数釵瓜横轴外侧间隔地设置有多个与其表面垂直的带有尖头的刀片形釵瓜主齿和釵瓜副齿,所有釵瓜横轴两端分别固定在打瓜收获机两侧的外圆板上;...
