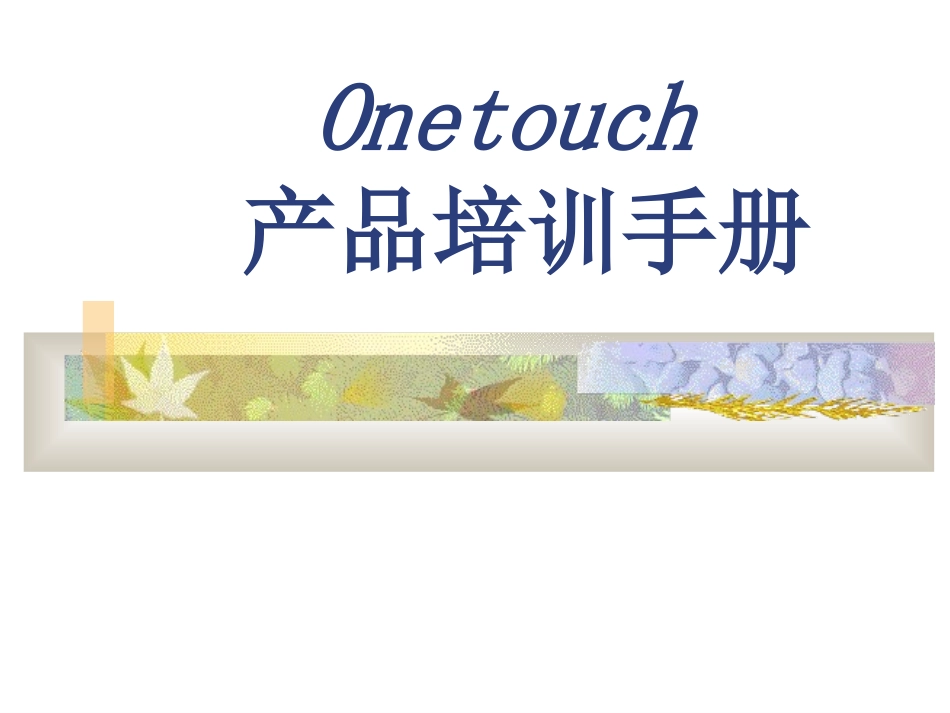

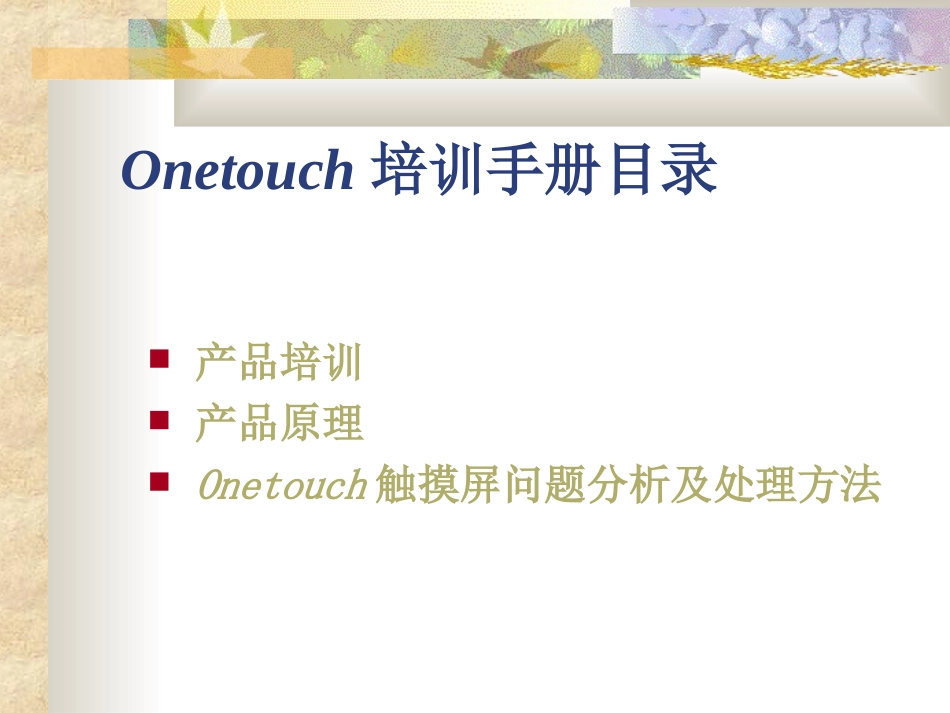

Onetouch产品培训手册Onetouch培训手册目录产品培训产品原理Onetouch触摸屏问题分析及处理方法1、Onetouch®触摸屏幕分类Onetouch®触摸屏按触摸屏原理分类1、声波屏；2、五线电阻屏；3、四线电阻屏；4、红外屏；5、电容屏触摸屏按显示器分类1、液晶；2、等离子；3、CRT纯平；4、CRT球面触摸屏按玻璃特性及外观分类1、声波屏分类：直边、斜边、斜角、加角、普通、钢化、亮面、防眩光、雾面、玻璃厚度、五防屏；2、五线/四线电阻屏分类：普通、钢化、亮面、雾面、玻璃厚度；3、红外屏分类：普通、钢化、亮面、雾面、玻璃厚度、铁框、塑框；4、电容屏分类：普通、钢化、亮面、雾面、玻璃厚度；产品手册之产品培训2.1以声波15.1标准斜边屏幕产品条码为例：ＳＡ１５１０Ｓ２０－Ｇ３表示屏幕玻璃厚度;3表示3MMG表示亮面;N表示雾面;I表示防眩光;P表示五防屏20表示斜边;10表示直边;12表示直边斜角;30表示加角S表示标准普通屏幕;T表示钢化;M表示铁框;P表示塑框0表示液晶或等离子;F表示CRT纯平;C表示CRT球面表示触摸屏尺寸SA表示声波;4W表示4线电阻;5W表示5线电阻;IR表示红外;CA表示电容2、Onetouch®触摸屏产品编码规则产品手册之产品培训2.1.1Onetouch®普通斜边声波屏见下图：产品手册之产品培训2.1.2Onetouch®五防声波屏见下图：产品手册之产品培训1、Onetouch®触摸屏幕分类产品手册之产品培训型号说明6020U-K05D5V、USB表波控制卡6020S-K05D5V、串口表波控制卡6012U-K12D12V、USB表波控制卡6012S-K12D12V、串口USB表波控制卡3.1.1Onetouch®6020U控制器见下图：产品手册之产品培训产品手册之产品培训3.1.4Onetouch®6020U控制器连接线见下图：产品手册之产品培训产品手册之产品原理触摸屏工作原理1、声波屏工作原理产品手册之产品原理产品手册之产品原理技术创新的表面声波触摸屏采利用独立知识产权的表面波传输与接收的格栅技术，实现触摸的准确定位。以无任何覆盖涂层的玻璃为基材，保证触摸显示的高透光度和显示器色彩的清晰艳丽；持久耐用的防刮刻特性，确保声波触摸屏准确、持久的运行。先进的接收和发射格栅技术表面声波触摸屏，采用自主设计的发射和接收格栅技术，实现触摸定位的准确判定。革新的设计方案，使得触摸范围和屏幕规格得到最大程度的延伸，外界环境污染对声波屏的影响得到最大的控制。智能的声波触摸屏控制系统在表面声波触摸屏控制器中，波形智能调整技术和5V供电技术两项新技术的采用，使得控制系统具有最稳定的电源供给和最简便直接的安装方式。波形自动调整功能，大大降低灰尘、水滴等污染对触摸屏精度的影响。最全面的产品线和接受特殊定制表面声波触摸屏，提供普通直边、普通斜边、防爆直边、防爆斜边四大常规产品线，并为特殊应用提供防尘防爆屏和超级防爆屏两大非常规产品系列。同时，针对客户的需求进行特殊触摸屏和定位设备的制造。产品手册之产品原理超强的耐久性和可靠性采用超强镀膜技术，使电容感应触摸屏可以承受7H的刮刻，具有高度的防刮刻性能，每点大于5000次以上的使用寿命，保证为触摸设备提供了超长的耐久度和可靠性.高透光度和防眩设计高科技材料的应用，使产品具有超高的透光度，保证了显示的色彩真实，提供防眩设计，可以在保证产品透光度的同时，使产品具有最小的反光度。产品手册之产品问题分析声波屏问题分析及处理方法故障现象指示灯状态问题原因分析处理方法触摸没反应开机后指示灯短暂长亮约3秒钟后便熄灭；手指触摸时指示灯长亮，手指离开后指示灯熄灭，这说明触摸屏、控制器硬件正常1：软件的串口设置是否与实际连接的串口相符；2：控制器上的跳线方式是否与当前驱动相符；3：计算机串口或USB口是否可以正常使用；4：串口是否被其他的软件所占用；5：操作系统是否有错误信息；1：把软件的串口与实际连接的串口设成一致；2：安装正确的驱动程序，关于控制器跳线方式与驱动匹配问题请与公司技术部联系或见图一；3：检查计算机主板BIOS设置里的PORT是否打开，串口或USB口是否有硬件故障，可拿串口或USB鼠标进行检测；4：更换其他串口或卸载其他软件；5：更换其他主机或重新安装操作系统；指示灯长亮1：安装触摸屏时显示器或...
