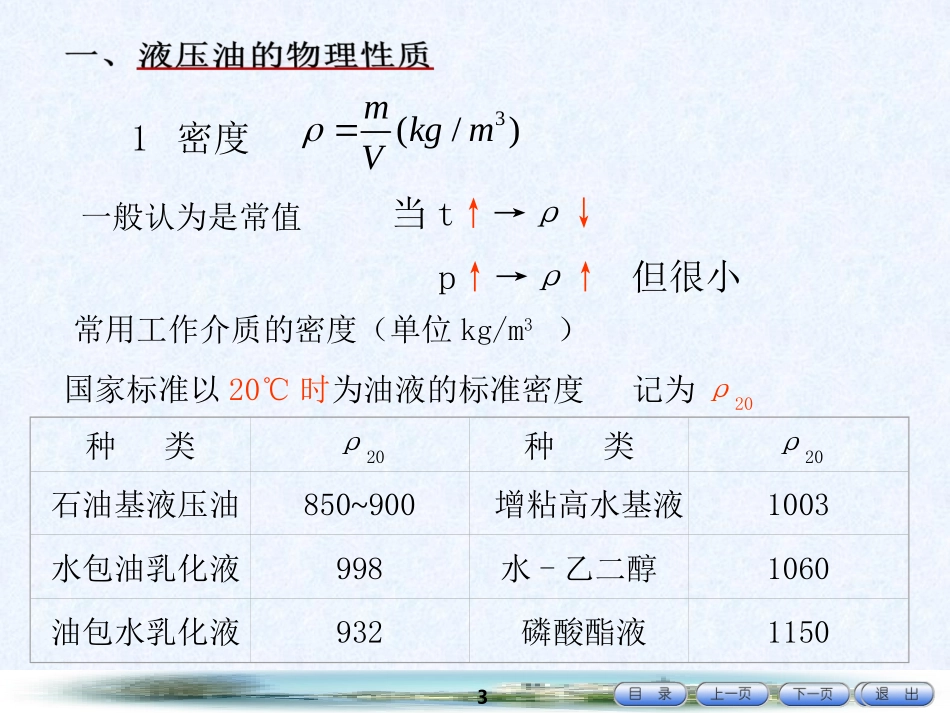

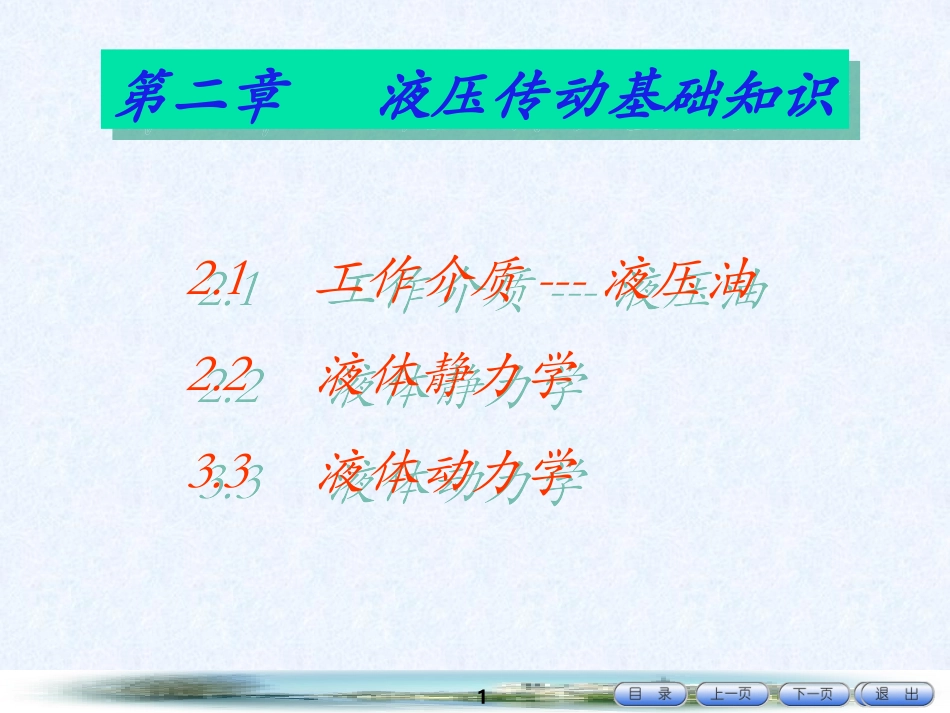

1第二章液压传动基础知识第二章液压传动基础知识2.1工作介质---液压油2.2液体静力学3.3液体动力学2.1工作介质---液压油2.2液体静力学3.3液体动力学2液压介质功能：1、传递能量和信号；2、润滑液压元件，减少摩擦和磨损；3、散热；4、防锈；5、密封液压元件对偶摩擦副中的间隙；6、传输、分离和沉淀非可溶性污染物；7、为元件和系统失效提供诊断信息等等。液压油视频介绍2.1液压油2.1液压油33(/)mkgmV1密度一般认为是常值当t↑→ρ↓p↑→ρ↑但很小国家标准以20℃时为油液的标准密度记为ρ20常用工作介质的密度（单位kg/m3）种类ρ20种类ρ20石油基液压油850~900增粘高水基液1003水包油乳化液998水-乙二醇1060油包水乳化液932磷酸酯液115042、可压缩性：体积压缩系数液体分子间存在一定间隙，受压力作用而发生体积变化的性质称为液体的可压缩性。主要指液体受压力作用而发生体积缩小的性质。通常用体积压缩系数κ来表示。52、可压缩性：体积压缩系数定义：体积为v的液体，当压力增大△p时，体积减小△v,则液体在单位压力变化下体积的相对变化量。10pVVκ:液体的体积压缩系数，κ=(5~7)×10-10m2/NV0：液体加压前的体积（m3）△V：加压后液体体积变化量（m3）；△p：液体压力变化量（N/m2）；62、可压缩性：体积压缩系数10pVV p↑v↓∴为保证κ为正值，式中须加负号7lAFVVpVK22、可压缩性:弹性模量纯净液压油的体积弹性模量K=（1.4～2.0）×103MPa。液压系统常规设计或分析时不考虑，分析液压系统动态特性时才考虑液体可压缩性。κ的倒数称为液体的体积弹性模量，以K表示：83、液体的粘性：1）粘性的意义：液体在外力作用下流动时，液体分子间的内聚力（吸引力）会阻碍其分子的相对运动，即具有一定的内摩擦力，这种性质称为液体的粘性。在流动时产生内摩擦力的特性；静止液体则不显示粘性.93、液体的粘性：2）牛顿液体内摩擦定律μ:称为动力粘度系数（Pa·s）τ:单位面积上的摩擦力（即剪切应力）du/dy:速度梯度，即液层间速度对液层距离的变化率。dyduAFdyduAF103）液体的粘度：粘性的大小用粘度表示。常用的粘度有三种，即动力粘度、运动粘度和相对粘度。粘度是液体的根本特性，也是选择液压油的最重要指标。113）液体的粘度：⑴动力粘度μ动力粘度又称绝对粘度动力粘度的物理意义是：液体在单位速度梯度下流动时，流动液层间单位面积上的内摩擦力。单位为：N·s/㎡或Pa·s由于μ的单位中具有力、长度、时间的量纲，即具有动力学的量纲，故称为动力粘度。=FduAdy12⑵运动粘度ν动力粘度与该液体密度的比值叫运动粘度，用ν表示单位：㎡/s1㎡/s=104㎝2/s=104斯（St）=106mm2/s=106厘斯（cSt）由于ν的单位中只有运动学要素，故称为运动粘度。液压油的粘度等级就是以其40ºC时运动粘度的某一平均值来表示，如：L-HM32液压油的粘度等级为32，则40ºC时其运动粘度的平均值为32mm2/s。单位？单位？13（3）相对粘度（恩式粘度ºΕ）相对粘度又叫条件粘度，它是采用特定的粘度计在规定的条件下测量出来的的粘度。由于测量条件不同，各国所用的相对粘度也不同。中国、德国和俄罗斯等一些国家采用恩氏粘度，美国用赛氏粘度，英国用雷氏粘度。21ttEt式中：t1－200ml被测液体从恩氏粘度计流出时间t2－200ml同温度纯水从恩氏粘度计流出时间工业上常用20ºC、50ºC和100ºC作为测定恩式粘度的标准温度，分别以ºΕ20、ºΕ50、ºΕ100表示。恩氏粘度与运动粘度之间的换算关系式为：731631..()EEcSttt14（4）粘度与压力的关系液体所受的压力增大时，其分子间的距离将减小，内摩擦力增大，粘度亦随之增大。 P↑，F↑，μ↑∴μ随p↑而↑，压力较小时忽略，32Mpa以上才考虑（5）粘度与温度的关系油液的粘度对温度的变化极为敏感，温度升高，油的粘度即显著降低。油的粘度随温度变化的性质称粘温特性。 温度↑，内聚力↓，μ↓∴粘度随温度变化的关系叫粘温特性，粘度随温度的变化较小，即粘温特性较好。155、其他性质抗燃性、抗凝性、抗氧化性、抗泡沫性、抗乳化性、防锈性、润滑性、导热性、介...
