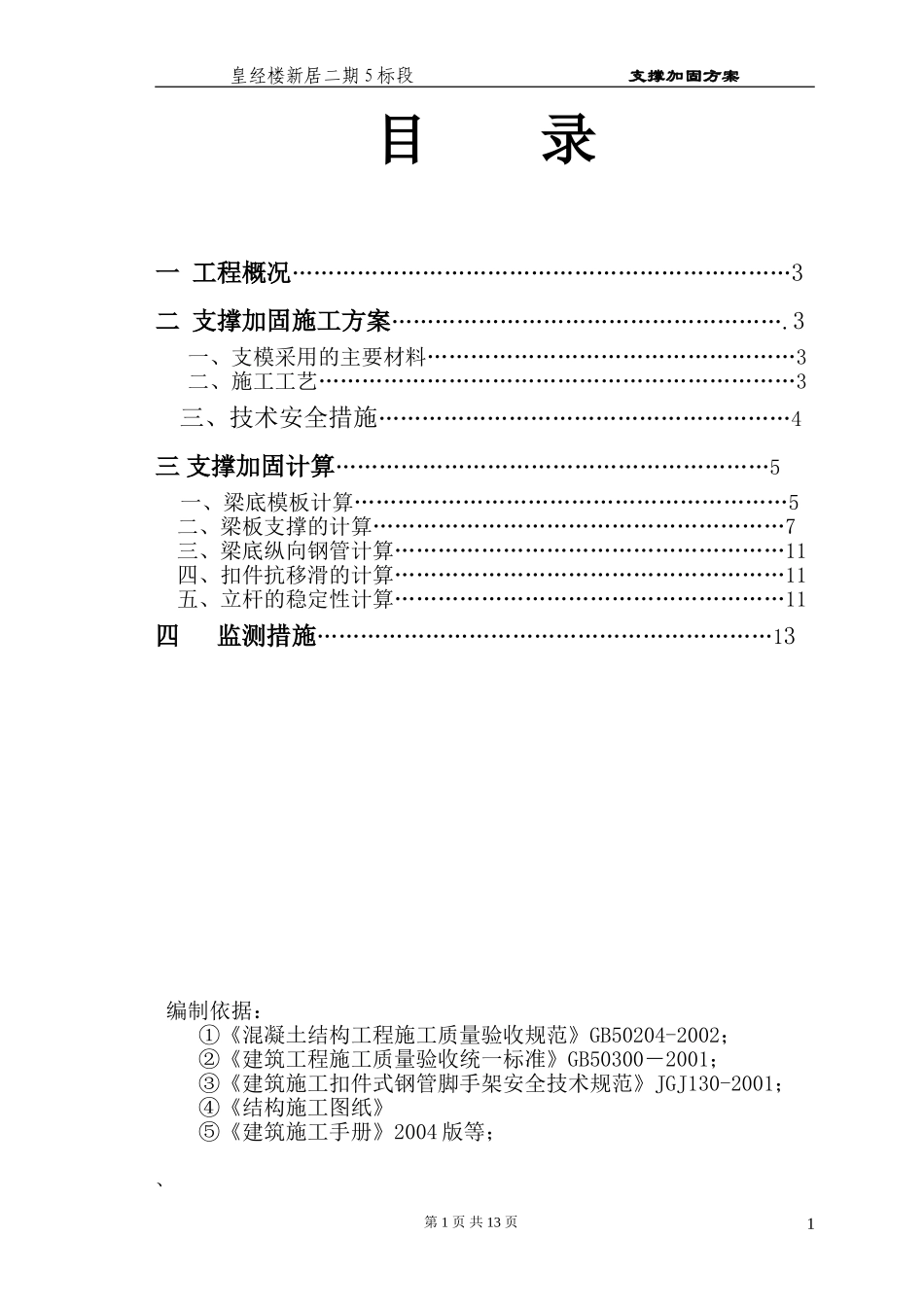

皇经楼新居二期5标段支撑加固方案目录一工程概况……………………………………………………………3二支撑加固施工方案……………………………………………….3一、支模采用的主要材料……………………………………………3二、施工工艺…………………………………………………………3三、技术安全措施…………………………………………………4三支撑加固计算……………………………………………………5一、梁底模板计算……………………………………………………5二、梁板支撑的计算…………………………………………………7三、梁底纵向钢管计算………………………………………………11四、扣件抗移滑的计算………………………………………………11五、立杆的稳定性计算………………………………………………11四监测措施………………………………………………………13编制依据：①《混凝土结构工程施工质量验收规范》GB50204-2002；②《建筑工程施工质量验收统一标准》GB50300－2001；③《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；④《结构施工图纸》⑤《建筑施工手册》2004版等；、第1页共13页1皇经楼新居二期5标段支撑加固方案一工程概况本项目为皇经楼新居2期第5标段，由A区3#、4#、5#楼及相应部位地下室组成工程总建筑面积66074平方米。建筑总层数为：3#楼18层，4#、5#楼28层一、建筑物功能分区布置：1、地下一层为设备用房和车库。3#楼为18层住宅钢筋砼剪力墙结构；4#楼为28层住宅带一层商业裙房钢筋砼剪力墙结构；5#楼为28层住宅钢筋砼剪力墙结构。其中裙房为框架结构。2、建筑高度为：3#楼房屋高度为54.3米,4#楼房屋高度为84.3米,5#楼房屋高度为84.3米。3、由于施工现场场地狭窄，架管、模板以及钢筋原料、半成品无处堆放，现将砼已浇筑完毕的二流水段二区作为以上材料的摆放场地。因考虑工程安全及第2页共13页2皇经楼新居二期5标段支撑加固方案质量达标，故需增设支撑加固体系。二支撑加固施工方案（一）、支撑采用的主要材料（1）钢管：Ф48×3.5mm；（2）枋木：断面50mm×100mm；（3）顶托：32#（4）木板：200～350mm宽×50mm厚×4000mm长（二）、施工工艺（1）、楼板支撑加固体系均采用扣件式脚手架步距1500-1800mm，立杆间距为500mm，最上层木枋为50×100mm，有效受压长度为600mm。（2）楼板距梁边500mm设置第一道支撑，间距500mm，中部均设纵横间距500mm的支撑。水平拉杆第一道距地200mm，以上步距为1500-1800mm。支撑架纵横间距1.5m（3跨）设全高剪刀撑，以增加支撑架整体稳定性。（3）原支撑采用Ф48×3.5mm钢管作为梁的水平支撑，直接承托梁底模板，间距300mm；梁侧加竖向钢管及斜撑钢管。现增设垂直支撑的脚手架间距300mm，沿梁纵向方向间距是500mm布置，梁底为50×100mm的木枋，受压长度为600mm下设顶托，用钢管支撑至地面。每隔1.2m高纵横水平拉杆各一道，以保证整个支撑体系的稳定性。(三)、技术安全措施（1）脚手架搭设前，应按《建筑施工钢管脚手架安全技术规范》（JGJ128-2000）、（J43-2000）和施工方案的要求向搭设和使用人员做好安全、技术交底。（2）对钢管、配件、加固件应进行检查验收，严禁使用不合格的钢管、配件。（3）搭设的脚手架立杆底应铺设通长木垫板。（4）不配套的钢管架与配件不得混合使用于同一竖直脚手架支撑系统。（5）脚手架安装应自一端向另一端延伸，自下而上按步架设，并逐层改变搭设方向，不得从两端向中间进行，以免结合处错位，难于连接。（6）水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭设同步进行。第3页共13页3皇经楼新居二期5标段支撑加固方案（7）水平加固杆应设在脚手架立杆内侧，剪刀撑应设于脚手架立杆外侧并连牢。梁板支撑加固方法详见附图。三支撑加固计算（一）、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性...
