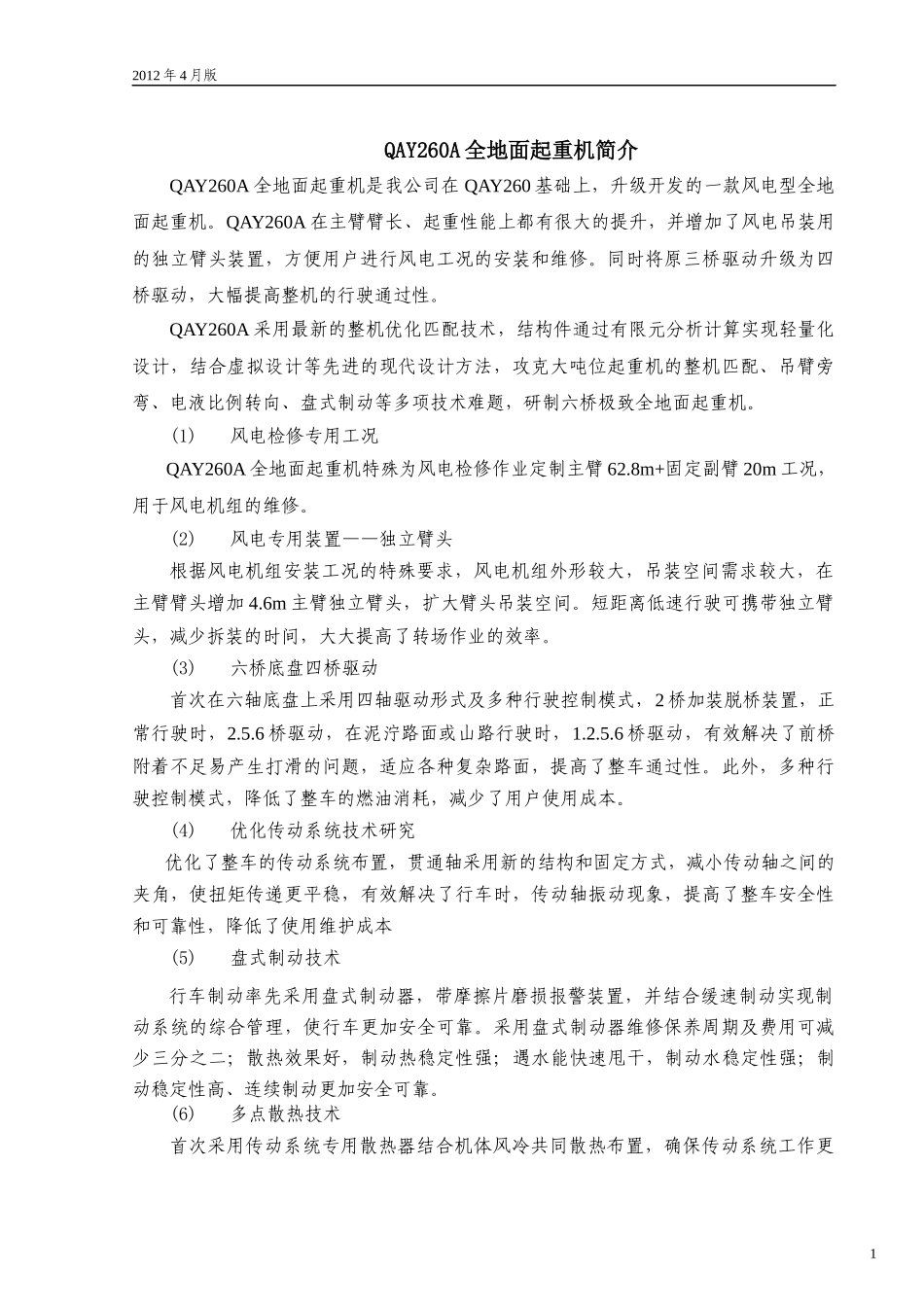

QAY260A全地面起重机产品简介徐州重型机械有限公司二○一一年十二月12012年4月版QAY260A全地面起重机简介QAY260A全地面起重机是我公司在QAY260基础上，升级开发的一款风电型全地面起重机。QAY260A在主臂臂长、起重性能上都有很大的提升，并增加了风电吊装用的独立臂头装置，方便用户进行风电工况的安装和维修。同时将原三桥驱动升级为四桥驱动，大幅提高整机的行驶通过性。QAY260A采用最新的整机优化匹配技术，结构件通过有限元分析计算实现轻量化设计，结合虚拟设计等先进的现代设计方法，攻克大吨位起重机的整机匹配、吊臂旁弯、电液比例转向、盘式制动等多项技术难题，研制六桥极致全地面起重机。(1)风电检修专用工况QAY260A全地面起重机特殊为风电检修作业定制主臂62.8m+固定副臂20m工况，用于风电机组的维修。(2)风电专用装置——独立臂头根据风电机组安装工况的特殊要求，风电机组外形较大，吊装空间需求较大，在主臂臂头增加4.6m主臂独立臂头，扩大臂头吊装空间。短距离低速行驶可携带独立臂头，减少拆装的时间，大大提高了转场作业的效率。(3)六桥底盘四桥驱动首次在六轴底盘上采用四轴驱动形式及多种行驶控制模式，2桥加装脱桥装置，正常行驶时，2.5.6桥驱动，在泥泞路面或山路行驶时，1.2.5.6桥驱动，有效解决了前桥附着不足易产生打滑的问题，适应各种复杂路面，提高了整车通过性。此外，多种行驶控制模式，降低了整车的燃油消耗，减少了用户使用成本。(4)优化传动系统技术研究优化了整车的传动系统布置，贯通轴采用新的结构和固定方式，减小传动轴之间的夹角，使扭矩传递更平稳，有效解决了行车时，传动轴振动现象，提高了整车安全性和可靠性，降低了使用维护成本(5)盘式制动技术行车制动率先采用盘式制动器，带摩擦片磨损报警装置，并结合缓速制动实现制动系统的综合管理，使行车更加安全可靠。采用盘式制动器维修保养周期及费用可减少三分之二；散热效果好，制动热稳定性强；遇水能快速甩干，制动水稳定性强；制动稳定性高、连续制动更加安全可靠。(6)多点散热技术首次采用传动系统专用散热器结合机体风冷共同散热布置，确保传动系统工作更12012年4月版加安全可靠。发动机、变速箱采用集成散热器侧置布置，并由液压风扇驱动散热，另在发动机前增加吸风风扇对发动机及变速箱机体进行辅助散热，确保传动系统工作更加安全可靠22012年4月版QAY260A全地面起重机技术规格书全地面起重机型号：QAY260A最大额定起重量：260t一、起重机底盘部分1、底盘部分徐工设计、制造，豪华全宽驾驶室，6轴底盘，驱动形式12×8，1、2、5、6轴驱动，转向形式12×12，多模式转向。1.1底盘驾驶室新型钢结构豪华全宽驾驶室、舒适、采用悬浮式连接结构，后部装有减震器。两侧外开式车门。配备电动升降器的安全玻璃，隔热效果良好。电动调节的后视镜，安全方便。可调节高度及角度的方向盘适合各个高度的操作人群。大屏幕彩色液晶显示器，总线控制、信息集中显示。具有倒车显示器显示车辆后方交通状态，安全可靠。新型组合式中控台布局安全合理，采用圆弧造型，体现人性化的设计。车辆室内标配冷暖空调系统。1.2、车架徐工设计，进口高强度钢材制造。1.3、底盘发动机制造商：德国奔驰；型号：OM502LA；型式：V形、水冷、八缸、四冲程、增压、中冷、电喷柴油发动机；环保性：环境排放符合国III标准；燃料箱容量：约450L。1.4、传动系统1.4.1变速箱德国ZF原装进口电控变速箱，手、自一体操纵、带缓速制动，16个前进档，2个倒档，稳定、可靠。32012年4月版1.4.2分动箱德国KESSLER原装进口,机械式，分动箱输出扭矩大。装有应急转向油泵，当车辆失去动力被拖动时，实现转向动力。1.4.3车桥德国KESSLER原装进口高强度车桥，配备气控盘式制动器，综合性能优良，重量轻，免维护，可以保证纵向、横向稳定性。第一桥：单胎，转向、驱动；第二桥：单胎，转向、驱动；第三桥：单胎，转向、不驱动；第四桥：单胎，转向、不驱动；第五桥：单胎，转向、驱动；第六桥：单胎，转向、驱动；1.4.4传动轴端面齿联结式传动轴，传递扭矩大。优化力传输，传动轴传动平稳、可靠。1.5、桥悬架全部悬架均采用油气悬挂系统，...
