Q025-2008橡胶减振器VIP免费

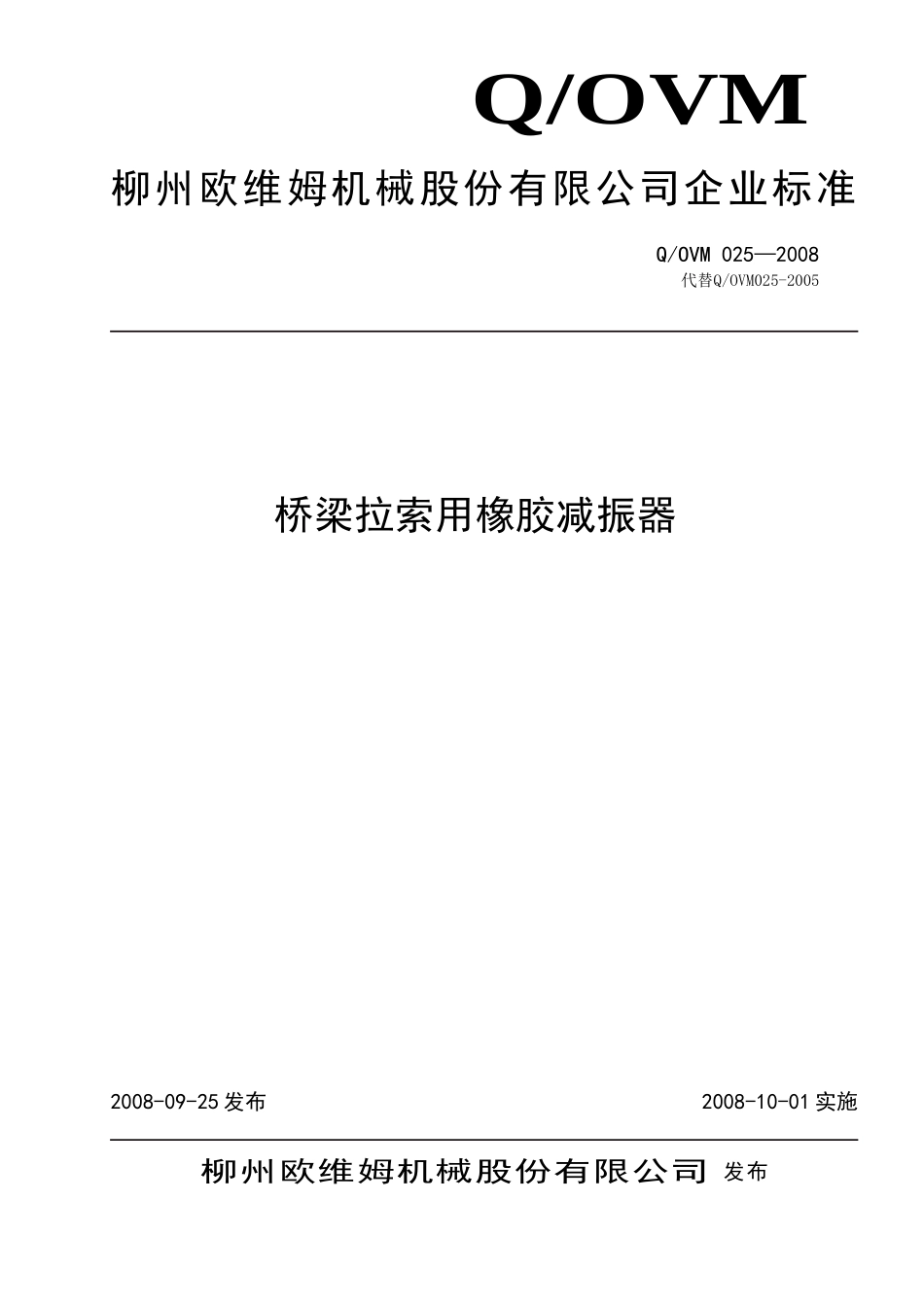

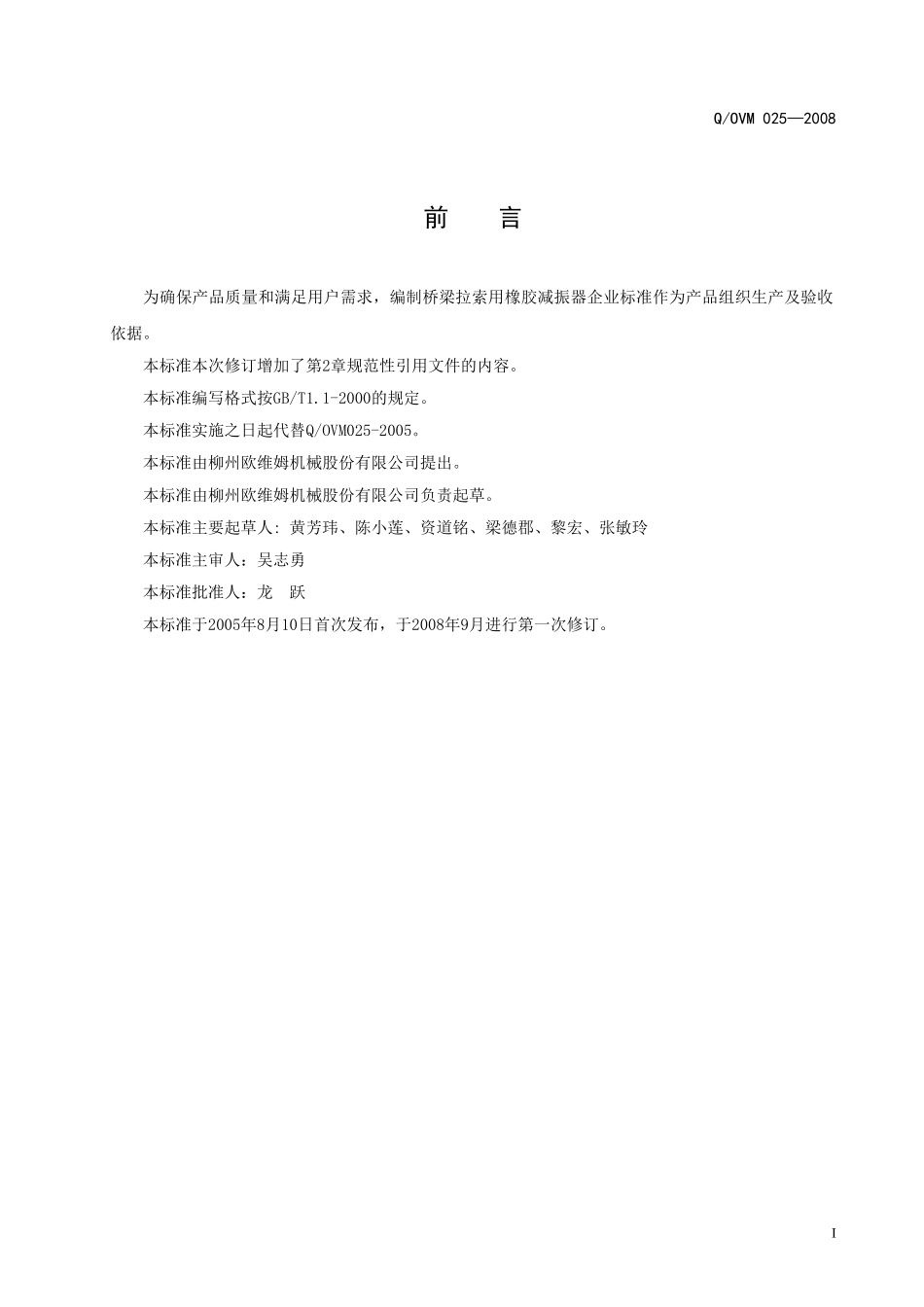

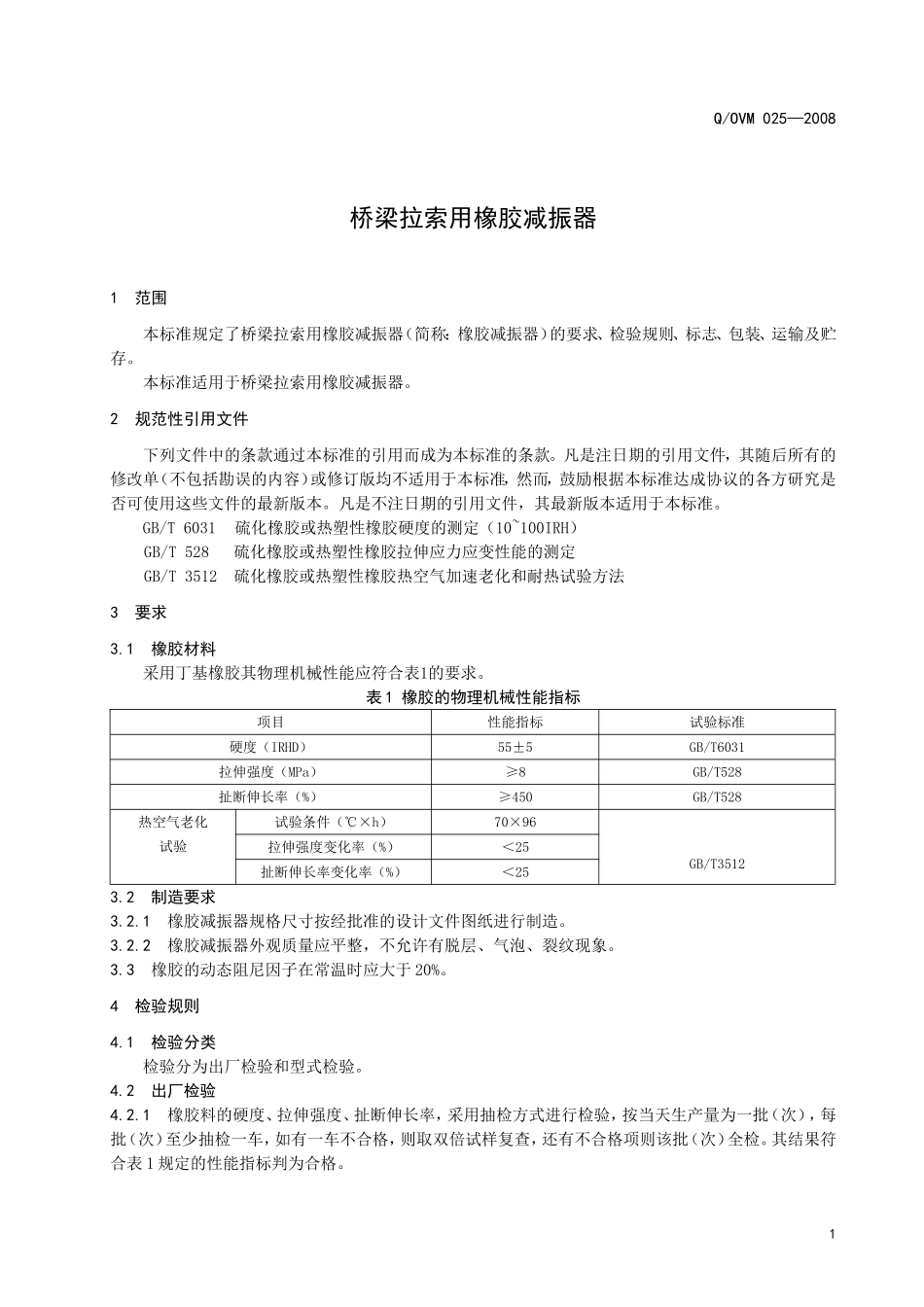

柳州欧维姆机械股份有限公司企业标准Q/OVMQ/OVM025—2008代替Q/OVM025-2005桥梁拉索用橡胶减振器2008-09-25发布2008-10-01实施柳州欧维姆机械股份有限公司发布Q/OVM025—2008前言为确保产品质量和满足用户需求，编制桥梁拉索用橡胶减振器企业标准作为产品组织生产及验收依据。本标准本次修订增加了第2章规范性引用文件的内容。本标准编写格式按GB/T1.1-2000的规定。本标准实施之日起代替Q/OVM025-2005。本标准由柳州欧维姆机械股份有限公司提出。本标准由柳州欧维姆机械股份有限公司负责起草。本标准主要起草人:黄芳玮、陈小莲、资道铭、梁德郡、黎宏、张敏玲本标准主审人：吴志勇本标准批准人：龙跃本标准于2005年8月10日首次发布，于2008年9月进行第一次修订。IQ/OVM025—2008桥梁拉索用橡胶减振器1范围本标准规定了桥梁拉索用橡胶减振器（简称：橡胶减振器）的要求、检验规则、标志、包装、运输及贮存。本标准适用于桥梁拉索用橡胶减振器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6031硫化橡胶或热塑性橡胶硬度的测定（10~100IRH）GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验方法3要求3.1橡胶材料采用丁基橡胶其物理机械性能应符合表1的要求。表1橡胶的物理机械性能指标项目性能指标试验标准硬度（IRHD）55±5GB/T6031拉伸强度（MPa）≥8GB/T528扯断伸长率（%）≥450GB/T528热空气老化试验试验条件（℃×h）70×96GB/T3512拉伸强度变化率（%）＜25扯断伸长率变化率（%）＜253.2制造要求3.2.1橡胶减振器规格尺寸按经批准的设计文件图纸进行制造。3.2.2橡胶减振器外观质量应平整，不允许有脱层、气泡、裂纹现象。3.3橡胶的动态阻尼因子在常温时应大于20%。4检验规则4.1检验分类检验分为出厂检验和型式检验。4.2出厂检验4.2.1橡胶料的硬度、拉伸强度、扯断伸长率，采用抽检方式进行检验，按当天生产量为一批（次），每批（次）至少抽检一车，如有一车不合格，则取双倍试样复查，还有不合格项则该批（次）全检。其结果符合表1规定的性能指标判为合格。1Q/OVM025—20084.2.2产品的外观质量和规格尺寸用目测及相应精度的量具进行测量，外观及主要尺寸按批全检，检验结果应符合设计图纸的要求。4.3型式检验4.3.1热空气老化性能试验不少于半年进行检验一次，其结果应符合表1的规定。4.3.2新型材料定型投产时或正常生产积累一定产量后，每2～3年进行一次动态阻尼因子检验，检验方法采用压缩法，其结果应符合3.3的规定。5标志、包装、运输及贮存。5.1标志橡胶减振器出厂时应标志有产品编号。5.2包装橡胶减振器应装在衬有防潮设施的包装箱内，且附有出厂合格证及装箱单。5.3运输橡胶减振器运输过程中应避免雨淋，严禁与酸碱、油类及化学品污染等接触，不得磕碰、抛甩、剧烈的撞击。5.4贮存橡胶减振器应贮存在远离热源、干燥、通风、无腐蚀性气体及油污和化学品污染的场所。2
