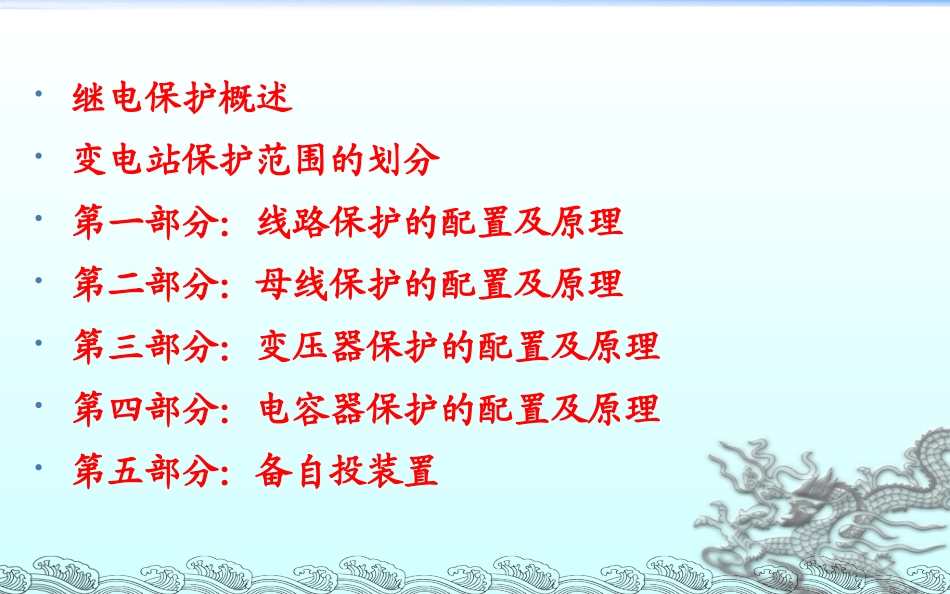

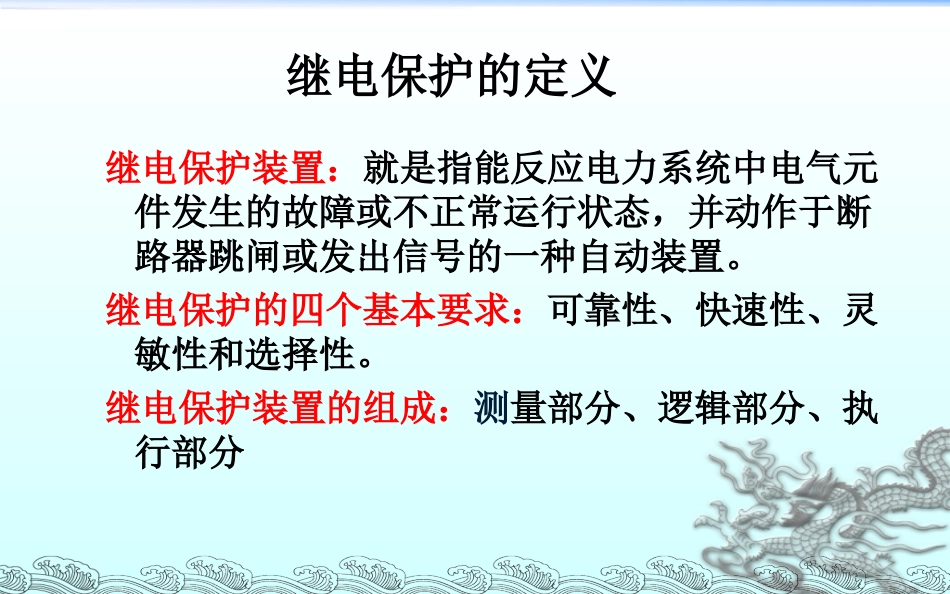

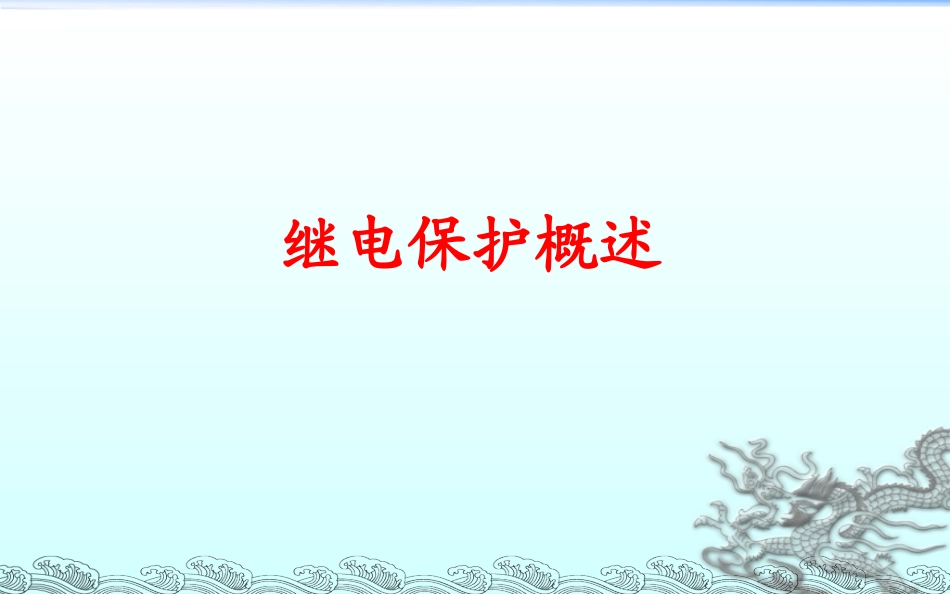

继电保护概述变电站保护范围的划分第一部分：线路保护的配置及原理第二部分：母线保护的配置及原理第三部分：变压器保护的配置及原理第四部分：电容器保护的配置及原理第五部分：备自投装置继电保护概述继电保护的定义继电保护装置：就是指能反应电力系统中电气元件发生的故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。继电保护的四个基本要求：可靠性、快速性、灵敏性和选择性。继电保护装置的组成：测量部分、逻辑部分、执行部分可靠性：主要指保护装置本身的质量和运行维护水平。一般保护装置的组成元件的质量越高、接线越简单、回路中继电器的触点数越少，保护装置的工作就越可靠。（不拒动和不误动）.快速性：（迅速性）保护装置的动作速度越快越好。灵敏性：继电保护装置反应故障的能力。用灵敏系数来衡量。选择性：指保护动作时，仅将故障元件从系统中切除，尽量缩小停电范围。变电站保护范围的划分变电站保护范围的划分变电站保护范围的划分线路保护范围：线路两侧CT之间的一次设备。包括各侧CT、线路侧刀闸、输电线路、线路PT等，均属于线路保护范围。母线保护范围：各断路器CT至母线所有的一次设备。包括各断路器CT、断路器、母线侧隔离开关、母线、母线PT和避雷器等，均属于母线保护范围。主变保护范围：主变三侧断路器CT之间的一次设备。包括三侧CT、三侧主变侧刀闸、主变油箱内外、三侧避雷器（PT）引线等，均属于主变保护范围。电容器保护范围：电容器断路器CT至电容器的一次设备。包括CT、刀闸、限流电抗器及电容器等，均属电容器保护范围。站用变保护范围：站用变断路器CT至站用变低压空开之间。或高压熔断器至站用变低压空开之间。第一部分：线路保护的配置及原理一、线路故障及特点二、线路保护的分类及原理三、线路保护配置原则一、线路故障及特点1、线路故障类型(1)单相接地故障(2)相间故障（两相短路）(3)两相接地故(4)三相短路(5)各类性质的开路2、故障时电气量的变化：1）电流增大2）电压降低复合电压(电压＜65%UN，负序电压＞10%～30%UN)3）电流电压间相角发生变化电流与电压的比值Z=U/I4）电流和正常I入=I出，短路I入≠I出5）出现负序（I2、U2）、零序（I0、U0）分量接地故障必然产生零序分量；不对称故障必然产生负序分量1、主保护:是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。2、后备保护:是当主保护或断路器拒动时，用来切除故障的保护。后备保护可分为远后备保护和近后备保护两种。①远后备保护:是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。②近后备保护:是当主保护拒动时，由本电力设备或线路的另一套保护来实现后备的保护。（如，当断路器拒动时，由断路器失灵保护来实现后备保护）3、辅助保护:是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护继电保护装置按作用分类二、线路保护的分类及原理二、线路保护的分类及原理线路保护配置（按原理分）：1、纵联保护2、过流保护、方向过流保护3、阻抗保护4、零序过流保护5、自动重合闸6、后加速1、纵联保护输电线路的纵联保护是指用某种通信通道(简称通道)将输电线两端的保护装置纵向联结起来，将两端的电气量(电流的大小、功率的方向等)传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在范围之外，从而决定是否切断被保护线路。由于纵联保护在电网中可实现全线速动，因此它可保证电力系统并列运行的稳定性、提高输送功率、减小故障造成的损坏程度以及改善与后备保护的配合性能。规定TA的正极性端指向母线侧，电流的参考方向以母线流向线路为正方向。线路纵联差动保护-基本原理MNIMIN943943MNIMIN943943IK区内故障时，两侧实际短路电流都是由母线流向线路，和参考方向一致，都是正值，差动电流就很大，满足差动方程，差流元件动作。区外故障时，一侧电流由母线流向线路，为正值，另一侧电流由线路流向母线，为负值，两电流大小相同，方向相反，所以差动电流为零，差流元件不动作。差动保护动作出口的条件：保护启动+差动元件动作+收到对侧差动动作...
