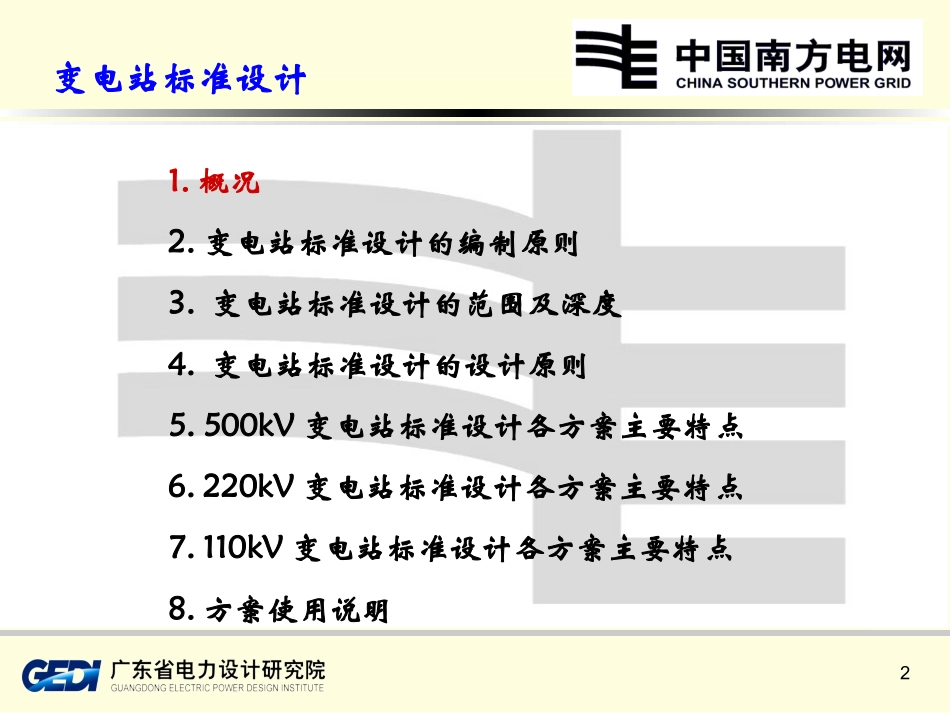

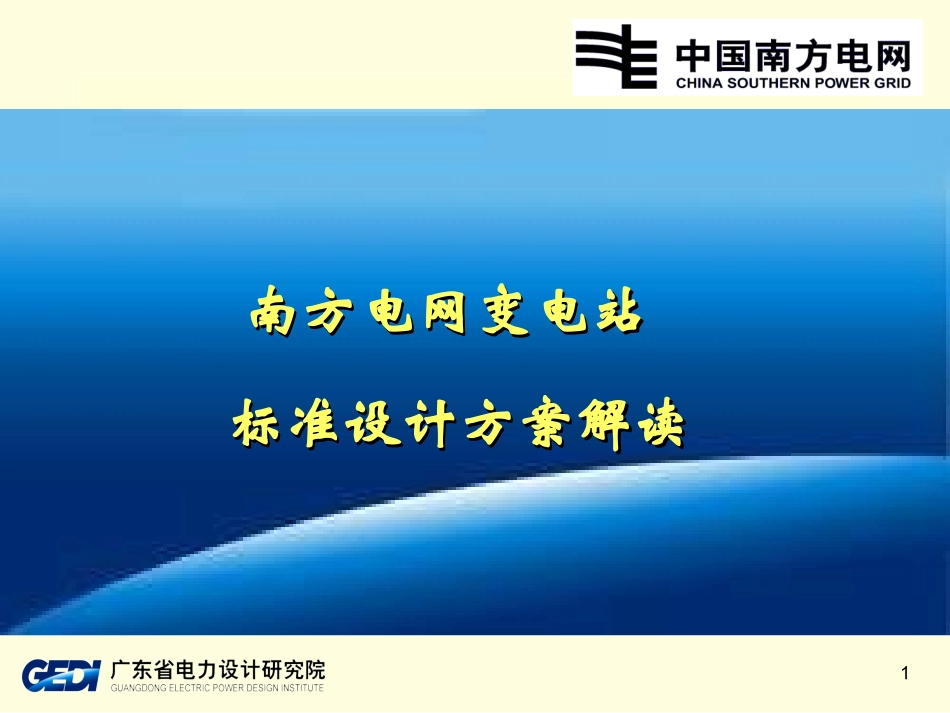

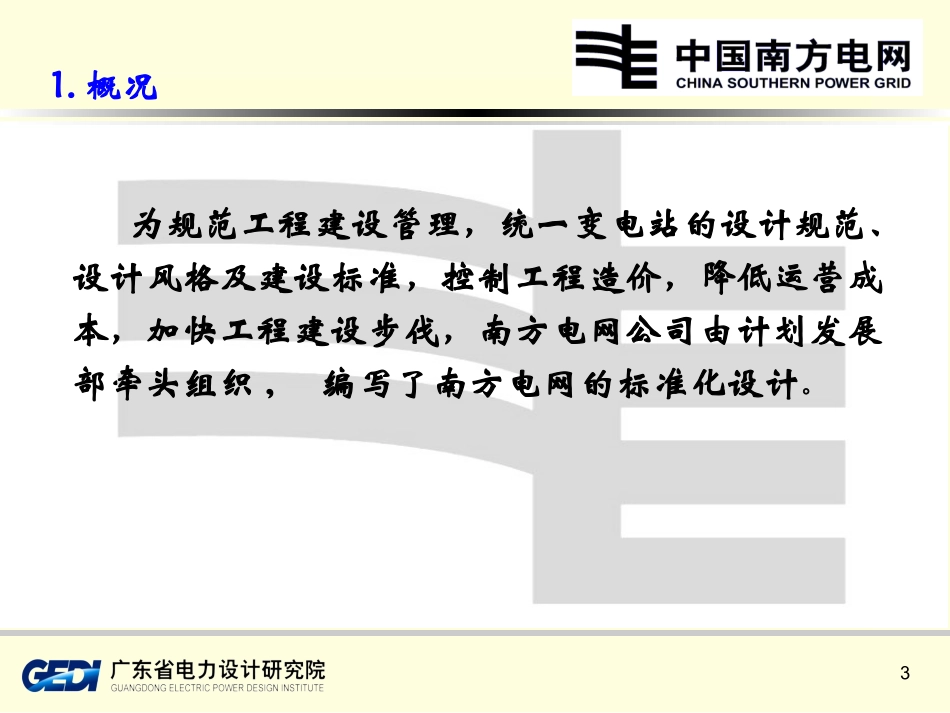

1南方电网变电站南方电网变电站标准设计方案解读标准设计方案解读21.概况2.变电站标准设计的编制原则3.变电站标准设计的范围及深度4.变电站标准设计的设计原则5.500kV变电站标准设计各方案主要特点6.220kV变电站标准设计各方案主要特点7.110kV变电站标准设计各方案主要特点8.方案使用说明变电站标准设计3为规范工程建设管理，统一变电站的设计规范、设计风格及建设标准，控制工程造价，降低运营成本，加快工程建设步伐，南方电网公司由计划发展部牵头组织,编写了南方电网的标准化设计。1.概况4于2005年底启动500kV、220kV变电站标准设计编制工作，2006年9月完成出版，要求自2006年10月1日起，在公司系统内所有新建变电站工程设计中，要贯彻落实使用标准设计。于2006年底启动110kV变电站标准设计编制工作，2007年9月完成出版，要求自2008年1月1日起，在公司系统内所有新建110kV变电站工程设计中，要贯彻落实使用标准设计。5先进的设计方法和设计理念是“标准方案＋模块运用”的设计的设计理念,从“量体裁衣”式的设计转变为“成衣定制”式的标准化的设计方式。6单元模块标准化外部条件虚拟化总体布局组合化的方法7标准设计具有如下的技术特点(1)统一性统一设计标准、设备规范、建设标准，外部形象风格。(2)先进性科学合理使用新技术,设备选型选进合理,占地少,技术经济先进。(3)适应性标准设计考虑了各个地区的实际情况,具有广泛的适应性。(4)灵活性标准设计采用模块化设计,组合灵活方便,概算调整方便。(5)经济性发挥规模优势,提高资源你用率,提高电网工程的建设和管理效率,提高电网建设的整体效益。8质量有保证标准化设计是以往工程的设计总结，标准化设计是从以往500kV、220kV和110kV变电站设计方案中提炼出来，并充分考虑南网公司公司范围内的地理特点和建设运行习惯，结合设备，材料，工艺等方面的发展趋势优化出来的设计方案。标准设计中的方案是有成熟运行经验的，符合行业发展趋势的方案，能够适应广泛的电力系统条件和地理环境条件，本身又具有一定的先进性和推广价值9从“量体裁衣”式的设计转变为“成衣定制”式的标准化的设计方式。共45个设计方案。500kV变电站8个设计方案220kV变电站13个设计方案110kV变电站24个方案1011121314变电站标准化设计卷册500kV、220kV和110kV变电站标准设计分5卷,前3卷为500kV和220kV变电站标准设计，后2卷为110kV变电站标准设计。共45个设计方案。500kV变电站8个设计方案220kV变电站13个设计方案110kV变电站24个方案15变电站标准设计卷册划分第一卷500kV和220kV变电站综合卷第1章总论第2章标准设计方案技术特点及指标第3章方案综述第4章方案使用说明第二卷500kV变电站标准设计第一篇总论第二篇CSG-500B-P1、P2方案（瓷柱式断路器方案一、二）第三篇CSG-500B-D1、D2方案（罐式断路器方案一、二）第四篇CSG-500B-H1、H2方案（HGIS方案一、二）第五篇CSG-500B-G1、G2方案（GIS方案一、二）16变电站标准设计卷册划分第三卷220kV变电站标准设计（上）第一篇总论第二篇3B35-ZG方案第三篇3B35-TR方案第四篇3B10-ZG方案第五篇4B10-ZG方案第六篇4B10-XG方案第三卷220kV变电站标准设计（下）第七篇3B35-GWW方案第八篇3B10-GWW方案第九篇3B10-GWN方案第十篇3B10-GNN方案第十一篇4B10-GWW方案第十二篇4B10-GWN方案第十三篇4B10-GNN-180方案第十四篇4B10-GNN-240方案17变电站标准设计卷册划分第四卷110kV变电站综合卷第1章总论第2章标准设计方案技术特点及指标第3章方案综述第4章方案使用说明第五卷110kV变电站标准设计(上册)第一篇总论第二篇CSG-110B-2B22AWQ方案第三篇CSG-110B-3B23AWX方案第四篇CSG-110B-3B23AWD方案第五篇CSG-110B-3B33AWD方案18变电站标准设计卷册划分第五卷110kV变电站标准设计（上）第六篇CSG-110B-3B34AWD方案第七篇CSG-110B-2B32AWQ方案第八篇CSG-110B-2B33AWD方案第九篇CSG-110B-2B34AWD方案第十篇CSG-110B-3B24AWD方案第五卷110kV变电站标准设计（中）第十一篇CSG-110B-3B23GND方案第十二篇CSG-110B-3B24GND方案第十三篇CSG-110B-3B23GNQ方案第十四篇CSG-110B-3B22GNQ方案第十五篇CSG-110B-...
