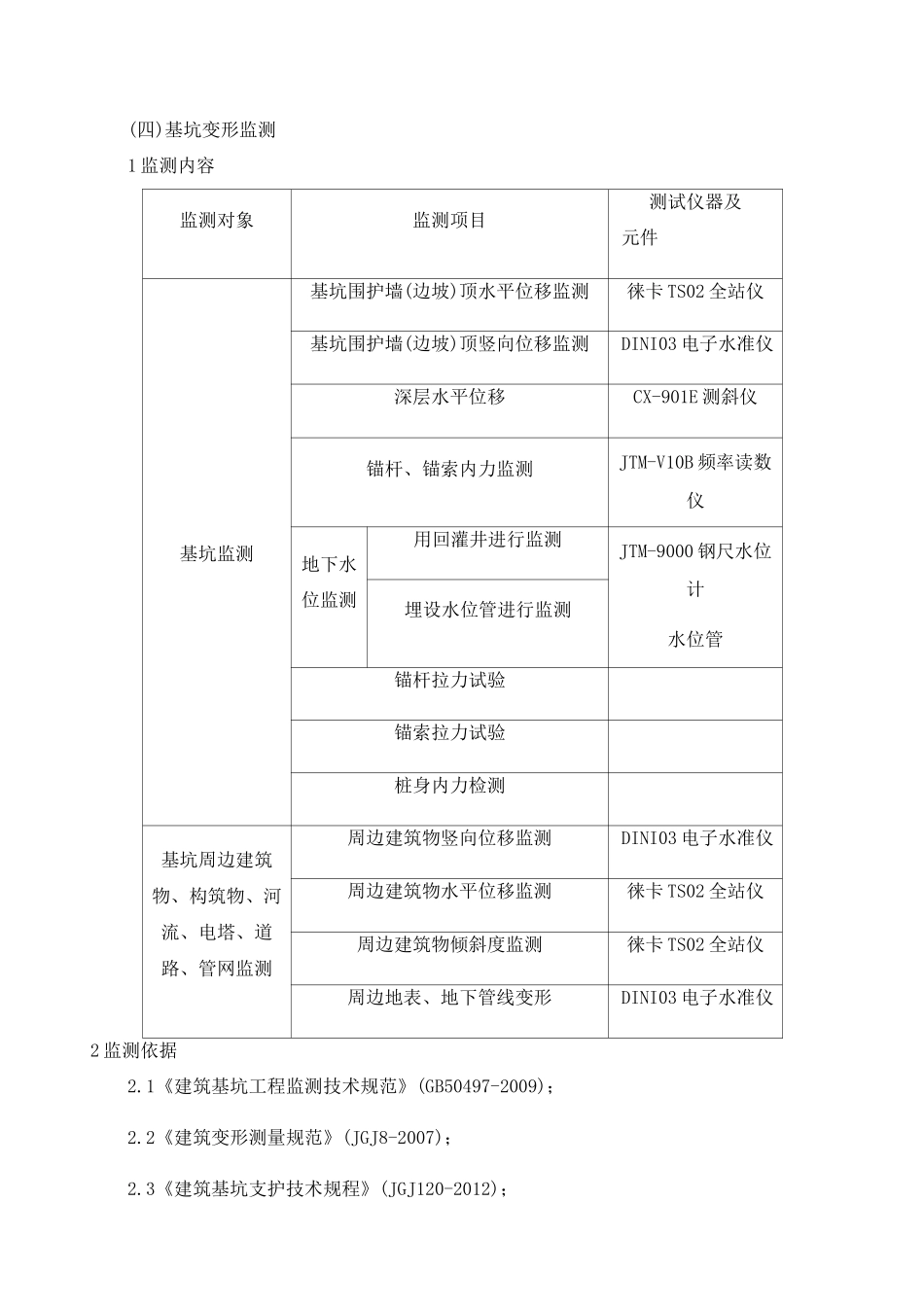

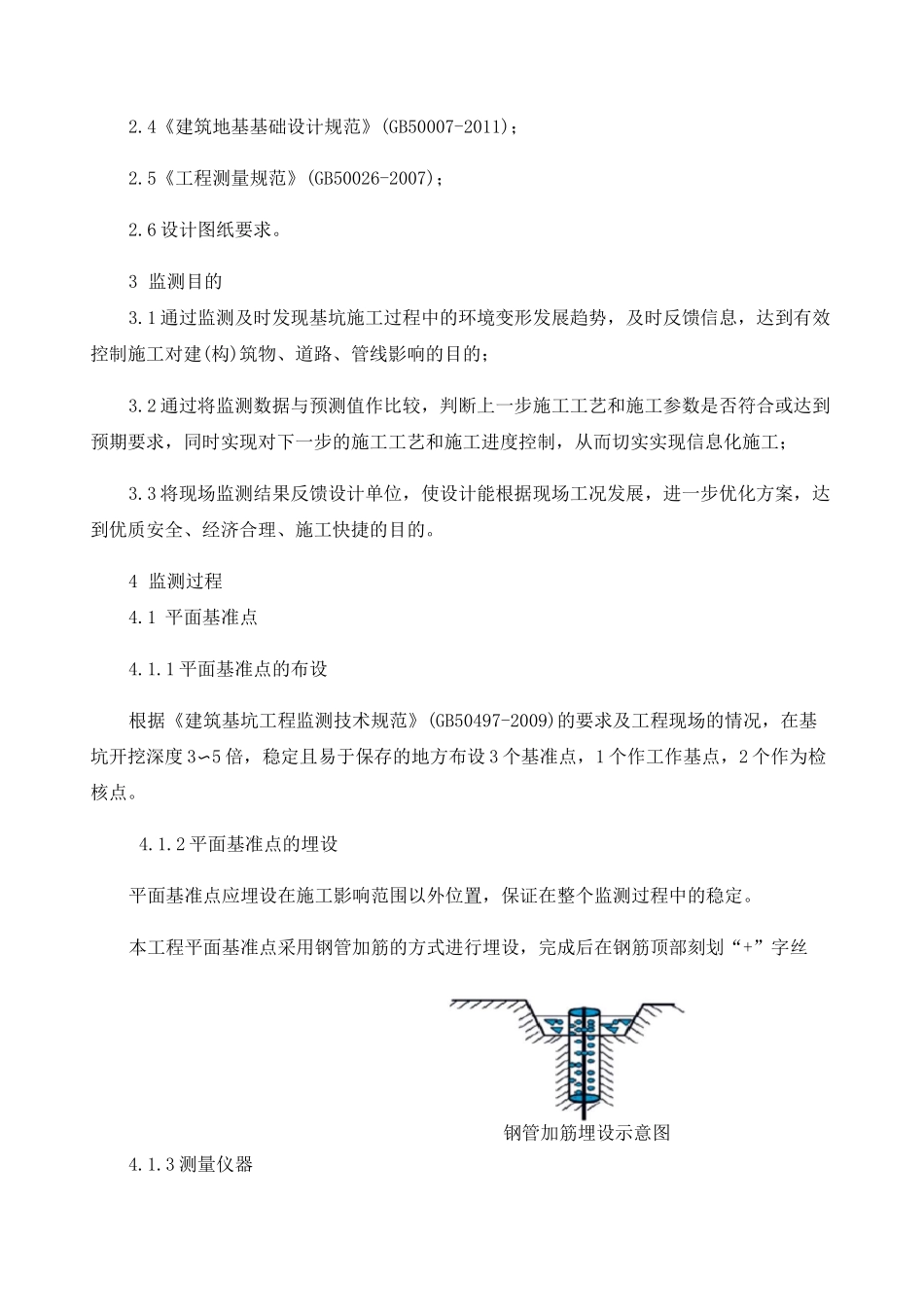

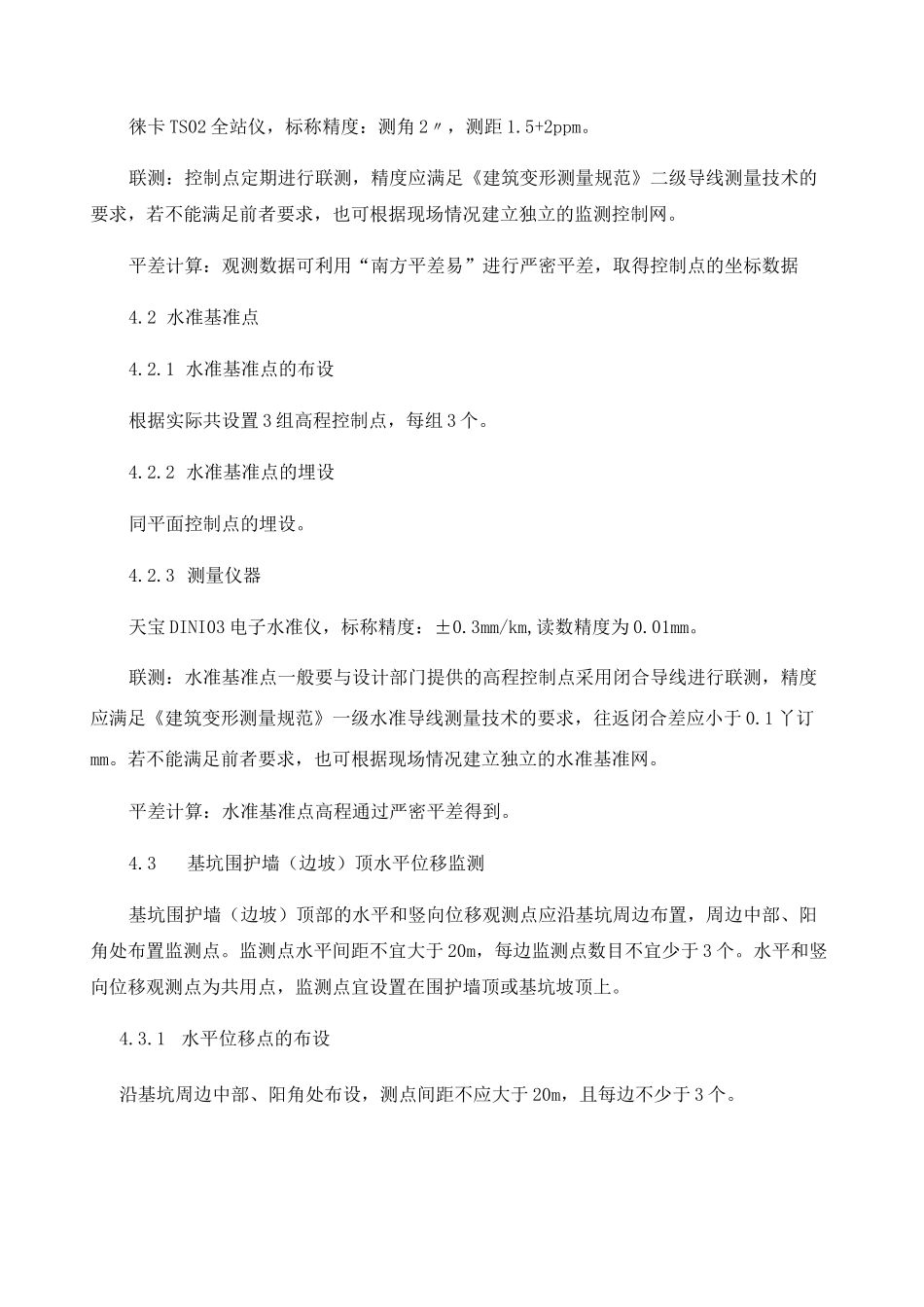

(四)基坑变形监测1监测内容监测对象监测项目测试仪器及元件基坑监测基坑围护墙(边坡)顶水平位移监测徕卡TS02全站仪基坑围护墙(边坡)顶竖向位移监测DINI03电子水准仪深层水平位移CX-901E测斜仪锚杆、锚索内力监测JTM-V10B频率读数仪地下水位监测用回灌井进行监测JTM-9000钢尺水位计水位管埋设水位管进行监测锚杆拉力试验锚索拉力试验桩身内力检测基坑周边建筑物、构筑物、河流、电塔、道路、管网监测周边建筑物竖向位移监测DINI03电子水准仪周边建筑物水平位移监测徕卡TS02全站仪周边建筑物倾斜度监测徕卡TS02全站仪周边地表、地下管线变形DINI03电子水准仪2监测依据2.1《建筑基坑工程监测技术规范》(GB50497-2009)；2.2《建筑变形测量规范》(JGJ8-2007)；2.3《建筑基坑支护技术规程》(JGJ120-2012)；2.4《建筑地基基础设计规范》(GB50007-2011)；2.5《工程测量规范》(GB50026-2007)；2.6设计图纸要求。3监测目的3.1通过监测及时发现基坑施工过程中的环境变形发展趋势，及时反馈信息，达到有效控制施工对建(构)筑物、道路、管线影响的目的；3.2通过将监测数据与预测值作比较，判断上一步施工工艺和施工参数是否符合或达到预期要求，同时实现对下一步的施工工艺和施工进度控制，从而切实实现信息化施工；3.3将现场监测结果反馈设计单位，使设计能根据现场工况发展，进一步优化方案，达到优质安全、经济合理、施工快捷的目的。4监测过程4.1平面基准点4.1.1平面基准点的布设根据《建筑基坑工程监测技术规范》(GB50497-2009)的要求及工程现场的情况，在基坑开挖深度3〜5倍，稳定且易于保存的地方布设3个基准点，1个作工作基点，2个作为检核点。4.1.2平面基准点的埋设平面基准点应埋设在施工影响范围以外位置，保证在整个监测过程中的稳定。本工程平面基准点采用钢管加筋的方式进行埋设，完成后在钢筋顶部刻划“+”字丝钢管加筋埋设示意图4.1.3测量仪器徕卡TS02全站仪，标称精度：测角2〃，测距1.5+2ppm。联测：控制点定期进行联测，精度应满足《建筑变形测量规范》二级导线测量技术的要求，若不能满足前者要求，也可根据现场情况建立独立的监测控制网。平差计算：观测数据可利用“南方平差易”进行严密平差，取得控制点的坐标数据4.2水准基准点4.2.1水准基准点的布设根据实际共设置3组高程控制点，每组3个。4.2.2水准基准点的埋设同平面控制点的埋设。4.2.3测量仪器天宝DINI03电子水准仪，标称精度：±0.3mm/km,读数精度为0.01mm。联测：水准基准点一般要与设计部门提供的高程控制点采用闭合导线进行联测，精度应满足《建筑变形测量规范》一级水准导线测量技术的要求，往返闭合差应小于0.1丫订mm。若不能满足前者要求，也可根据现场情况建立独立的水准基准网。平差计算：水准基准点高程通过严密平差得到。4.3基坑围护墙（边坡）顶水平位移监测基坑围护墙（边坡）顶部的水平和竖向位移观测点应沿基坑周边布置，周边中部、阳角处布置监测点。监测点水平间距不宜大于20m，每边监测点数目不宜少于3个。水平和竖向位移观测点为共用点，监测点宜设置在围护墙顶或基坑坡顶上。4.3.1水平位移点的布设沿基坑周边中部、阳角处布设，测点间距不应大于20m，且每边不少于3个。4.3.2水平位移点的埋设将0.5〜lm钢筋打入土体，钢筋顶端留10〜15cm用混凝土稳固或用测钉打入冠梁顶部,用油漆做监测标志。测钉示意图4.3.3测量仪器采用徕卡TS30全站仪（测量机器人）并采用极坐标法按照二级位移观测精度要求进行监测，该仪器标称精度：测角2”，测距1.5+2ppm。各项限差见下表：级别平均边长角度中误差边长中误差最弱边边长相对中误差二级300m±1.5〃±3.0mm1:100000全站仪示意图4.3.3.1全站仪工作原理：全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。电子经纬仪的自动记录储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。4.3.3.2全站仪的基本操作与使用方法：a水平角测量按角度测量键，使全站仪处于角度测量模式，照准第一个目标A；设...
