第6课 压延机VIP免费

第6课 压延机_第1页
1/71

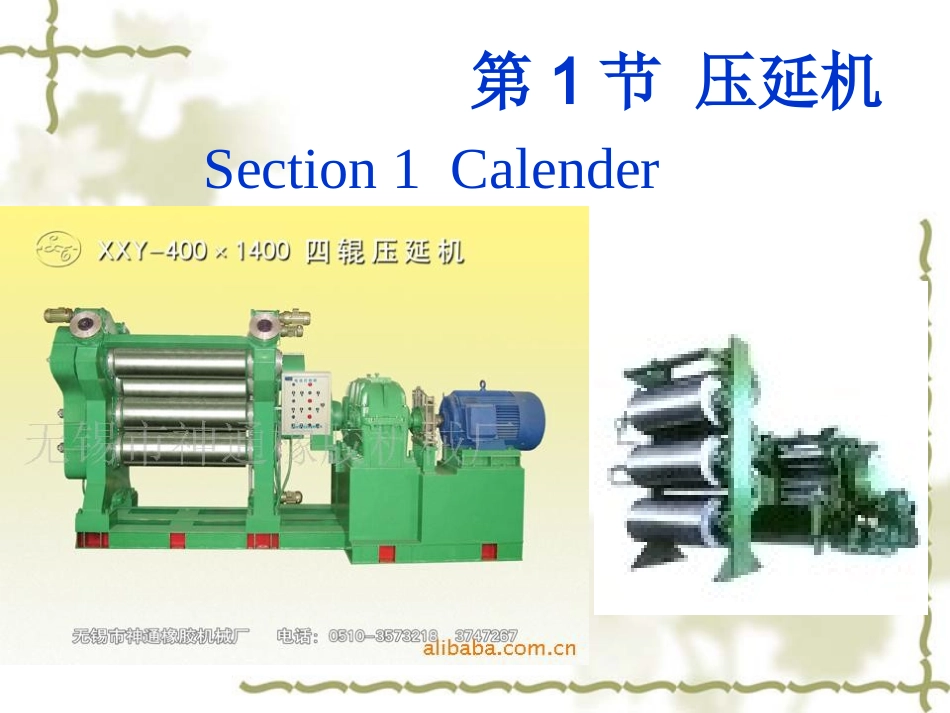

第6课 压延机_第2页
2/71
第6课 压延机_第3页
3/71
第2章压延挤出设备第1节压延机Section1CalenderXY-3L230X630•XY-4Г610X1730S型四辊压延机1.1概述所谓压延机,就是对混炼好的橡胶或塑料进行压实、延展的机器。压延机是橡胶塑料制品加工过程的基本设备,在橡胶塑料机械中压延机属于重型高精度机械。我们主要从以下几个方面进行介绍:压延机的发展与特点压延机的用途与分类压延机的基本结构压延机的工作原理压延机的技术特征1.1.1压延机的发展与特点国际:1843年---发明了三辊压延机;1880年---发明了四辊压延机。国内:1958年---制造出了φ610×1730压延机;目前---已系列化。大连橡塑机厂、上海橡机厂等已基本能生产各种不同规格与用途的压延机。超大规格、超高精度的压延机在国内还是空白。压延机的特点规格大---φ1015×3000mm;辊速快---120~180m/min,250m/min,500m/min;半制品的精度高---±0.0025mm;机器的自动化水平高---控制、检测。1.1.2用途与分类(1)用途橡胶压延机:压片---胶料挂胶、擦胶---帘布贴合、贴胶---胶片压型---胶胚橡胶压延机是轮胎、输送带生产中必不可少的设备。塑料压延机:PVC薄膜人造革装饰纸地板树脂片材无纺布随着压延成型设备、成型理论、加工技术的进步,树脂改性和配方技术的提高,塑料压延成型范围越来越大。(2)分类压延机按用途、辊筒数目和辊筒排列形式分类。按用途可分为:压片压延机擦胶压延机压片擦胶压延机贴合压延机压型压延机压光压延机实验用压延机按辊筒数目可分为:两辊压延机三辊压延机四辊压延机五辊压延机两辊压延机工作图三辊压延机工作图四辊压延机工作图按辊筒的排列形式可分为:“I”型压延机“Δ”型压延机“L”型压延机“Г”型压延机“Z”型压延机“S”型压延机从右边看1.1.3基本结构各类压延机的基本结构大致相同,就结构的复杂程度与工作性能的优劣差异可分为普通型压延机和精密型压延机两大类。设备组成机架、辊筒、辊筒轴承、辊距调整装置、挡料装置、轴线交叉装置、润滑装置、主机安全装置、传动系统及控制系统供料系统辅机前联动装置松卷、接头、烘干、扩幅及张力调节后联动装置剥离、压花、冷却定型、牵引与卷取加热冷却装置控制系统设备组成机架辊筒辊筒滚筒轴承滚筒轴承辊距调整装置辊距调整装置挡料装置挡料装置加热冷却系统加热冷却系统传动系统传动系统控制系统控制系统冷却卷取装置(水平)冷却卷取装置(垂直)干燥装置(垂直)(1)普通型压延机基本结构该类压延机主要由辊筒、轴承、机架、横梁、机座、辊距调整装置、辊温调整装置、传动系统、润滑系统及控制系统组成。图中为一三辊压延机,中辊筒的轴承固定在机架上。工作时电动机经减速器及大小驱动齿轮带动中辊筒转动,再由设于辊筒另一端的速比齿轮带动上下辊筒转动。1电动机2制动器3减速箱4驱动齿轮5滑动轴承6调距装置7挡胶板8速比齿轮9调温装置10润滑装置11离合器12机架13辊筒14横梁15机座普通型压延机的辊筒多为I型、Γ型和L型排列,辊筒是中空式结构,以滑动轴承支撑。温度采用蒸汽加热,辊筒表面制成不同的中高度以校正辊筒的弯曲变形,以此提高片材压延横向厚度尺寸精度,全部辊筒由一个主电机经辊筒轴颈的变速齿轮传动。该类压延机的结构和控制简单、制造容易,但压延精度与生产效率偏低,辊筒工作速度调节范围小,操作水平不高。(2)精密型压延机结构精密型压延机是在普通型压延机基础上发展起来的一种性能较为优异的新型压延机。除了普通型压延机所具有的主要l零部件和装置外,还采取了许多有利于提高压延机精度的措施,如增设了辊筒轴交叉装置、反弯曲装置和预负荷装置等,改进了辊筒结构和传动系统,使用了先进的测试预调节手段。因此精密型压延机适宜于均匀性要求较高的片膜制品的压延,并具有节能、高效、低原材料消耗的优点。采用钻孔式辊筒。在1号4号辊筒的端部设有轴交叉装置,目的是使辊筒在负荷状态下产生得到一定的补偿。左看图3-14较图3-13更为完善、先进。为补偿辊筒挠度变形,除在1号4号辊筒上设有轴交叉装置外,在其他两个辊筒上还设有反弯曲装置。每个辊筒都以单独的电动机传动,辊速与速比可在一定范围内任意调节。精密型压延...
