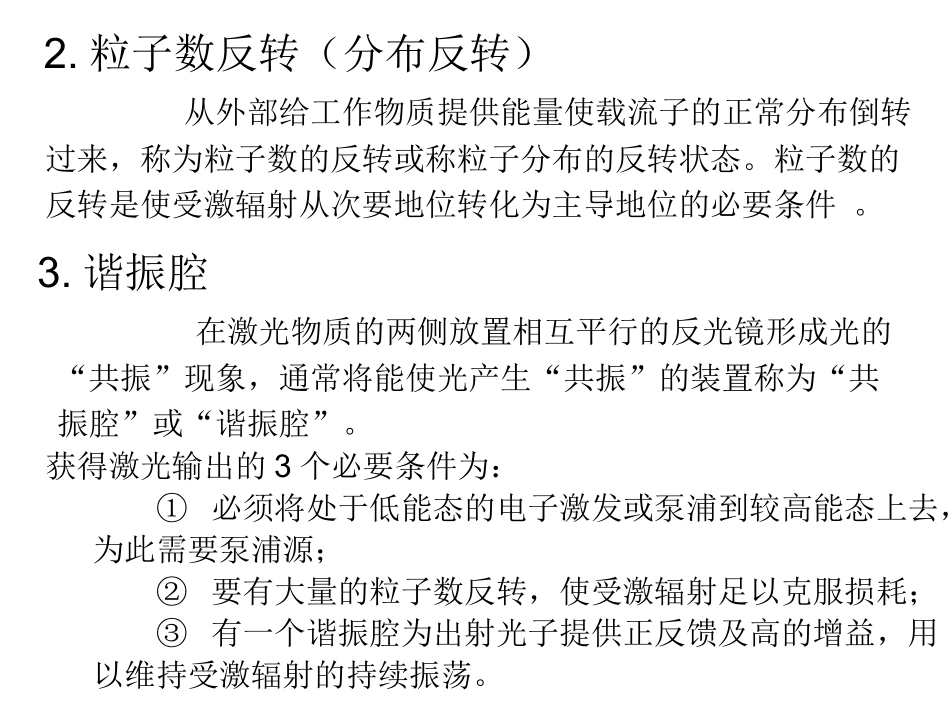

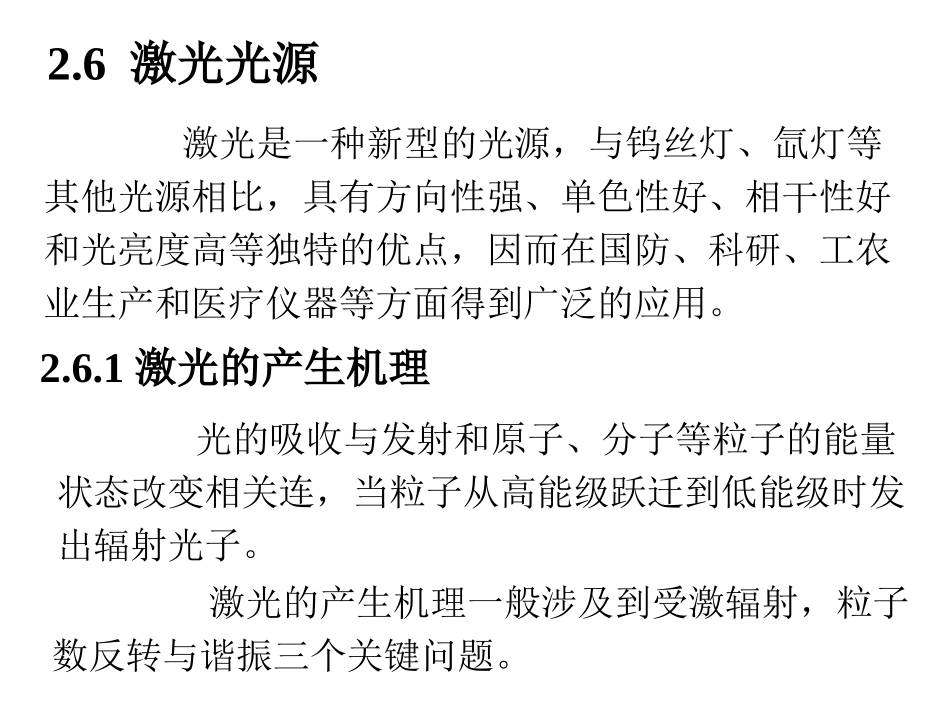

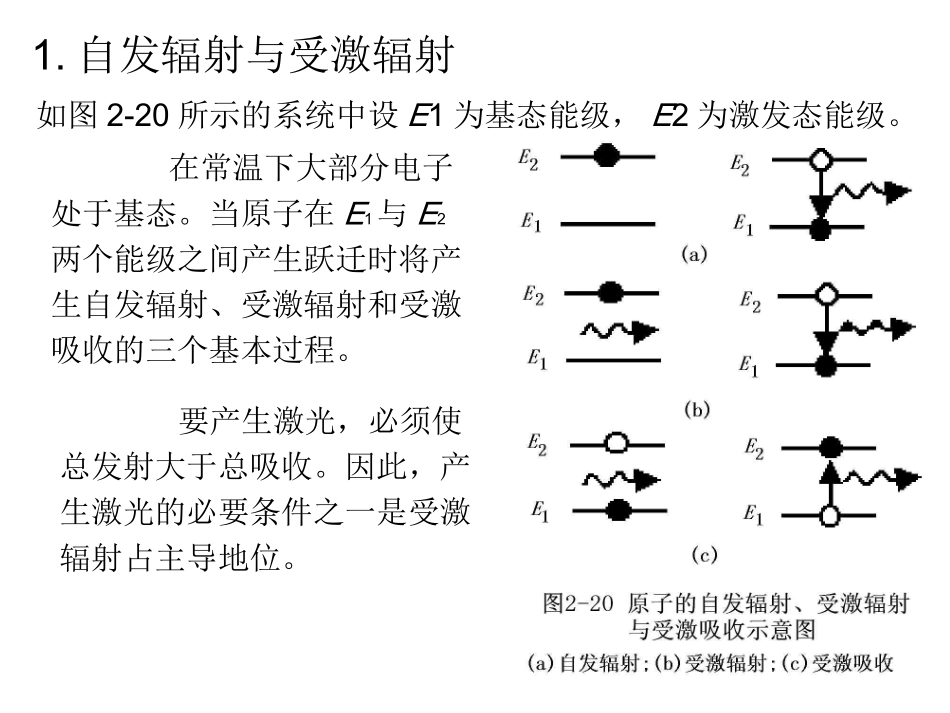

2.6激光光源激光是一种新型的光源，与钨丝灯、氙灯等其他光源相比，具有方向性强、单色性好、相干性好和光亮度高等独特的优点，因而在国防、科研、工农业生产和医疗仪器等方面得到广泛的应用。2.6.1激光的产生机理光的吸收与发射和原子、分子等粒子的能量状态改变相关连，当粒子从高能级跃迁到低能级时发出辐射光子。激光的产生机理一般涉及到受激辐射，粒子数反转与谐振三个关键问题。在常温下大部分电子处于基态。当原子在E1与E2两个能级之间产生跃迁时将产生自发辐射、受激辐射和受激吸收的三个基本过程。1.自发辐射与受激辐射如图2-20所示的系统中设E1为基态能级，E2为激发态能级。要产生激光，必须使总发射大于总吸收。因此，产生激光的必要条件之一是受激辐射占主导地位。2.粒子数反转（分布反转）从外部给工作物质提供能量使载流子的正常分布倒转过来，称为粒子数的反转或称粒子分布的反转状态。粒子数的反转是使受激辐射从次要地位转化为主导地位的必要条件。3.谐振腔在激光物质的两侧放置相互平行的反光镜形成光的“共振”现象，通常将能使光产生“共振”的装置称为“共振腔”或“谐振腔”。获得激光输出的3个必要条件为：①必须将处于低能态的电子激发或泵浦到较高能态上去，为此需要泵浦源；②要有大量的粒子数反转，使受激辐射足以克服损耗；③有一个谐振腔为出射光子提供正反馈及高的增益，用以维持受激辐射的持续振荡。2.6.3半导体激光器（LD）半导体激光器是体积最小的激光器件。它具有效率高，工作电压低，功率损耗小，驱动与调整都很方便等特点，非常适合于野外短距离的激光通信，激光测距，激光遥控、遥测、引爆等等。半导体激光器有电子束激励的和注入式的两种。后者应用最为普遍，因此，着重介绍注入式的半导体激光器。1.砷化镓半导体激光器的结构与工作原理如图2-23所示为pn结型GaAs半导体激光器的结构原理图，由p-GaAs、n-GaAs和散热片等部分组成。2.异质结pn结半导体激光器如图2-24（a）所示，构成单异质pn结型的半导体激光器。如图2-24（b）所示结构为砷化镓双异质结型半导体激光器。2.7光电传感器应用系统中光源与照度的匹配2.7.1光源的选择图像传感器的应用系统大致可分为图像传感、图像分析和图像检测三种类型。不同的应用类型对照明光源的要求也不相同，应该根据具体的需要选用不同的照明光源。(1)摄像（图像传感）应用系统摄像是为了真实地记录景物的结构、状态和颜色。根据色度学的基本常识，景物的颜色与照明光源的光谱功率分布有关。直接选用太阳光照明或选用接近太阳光谱的闪灯为照明光源。（3）图像检测系统图像检测系统一般有两种：一种是通过测量被检测物体的像来测量被检测物体的某些特征参数；另一种是通过测量被检物体的空间频谱分布确定被检物体的某些特征参数。前者，只要选用白炽灯或卤钨灯作为照明光源就可以了；后者，应选用激光照明，因为它能满足单色性好、相干性好、光束准直精度高等特点。（2）图像分析系统图像分析系统所用光源必须根据提取图像信息的有利因数采取必要的照明方式，问题的难度和复杂度都很高，其基本思路是从颜色、照明角度、照明方式上想办法突出被检测图像的信息。2.7.2照度匹配半导体集成图像传感器大部分为光积分型的器件（如电荷耦合摄像器件），它的输出电流不但与光敏面上的照度有关，也和两次取样的间隔时间，即积分时间有关。若以Io代表它的输出电流信号，Ev代表光敏面上的照度，t代表两次取样的间隔时间，则在正常工作范围内有（2-11）vvokQtkEI式中，k为比例常数；Qv=Evt，称为曝光量，单位为lx·s。因为Qv＝Evt，所以可通过适当选择CCD器件光敏面上照度Ev和两次采样间隔时间t来达到Qv＜Qsat。但是，t一般由驱动器的转移脉冲周期TSH确定，当采用石英晶体振荡器为主时钟设计驱动器时，TSH可认为是常数。调节曝光量通常是通过调节CCD光敏面上的光照度来实现的。要求光敏面上任何点的照度应满足tQEsatv(2-12)光敏面的照度也不能太低。如果某些点的照度低于CCD器件的灵敏阈，这些较暗部便无法测出，从而降低画面亮度的层次或产生测量误差。最好是把光敏面上的最大照度Emax调节为略低于，以充分利用...
