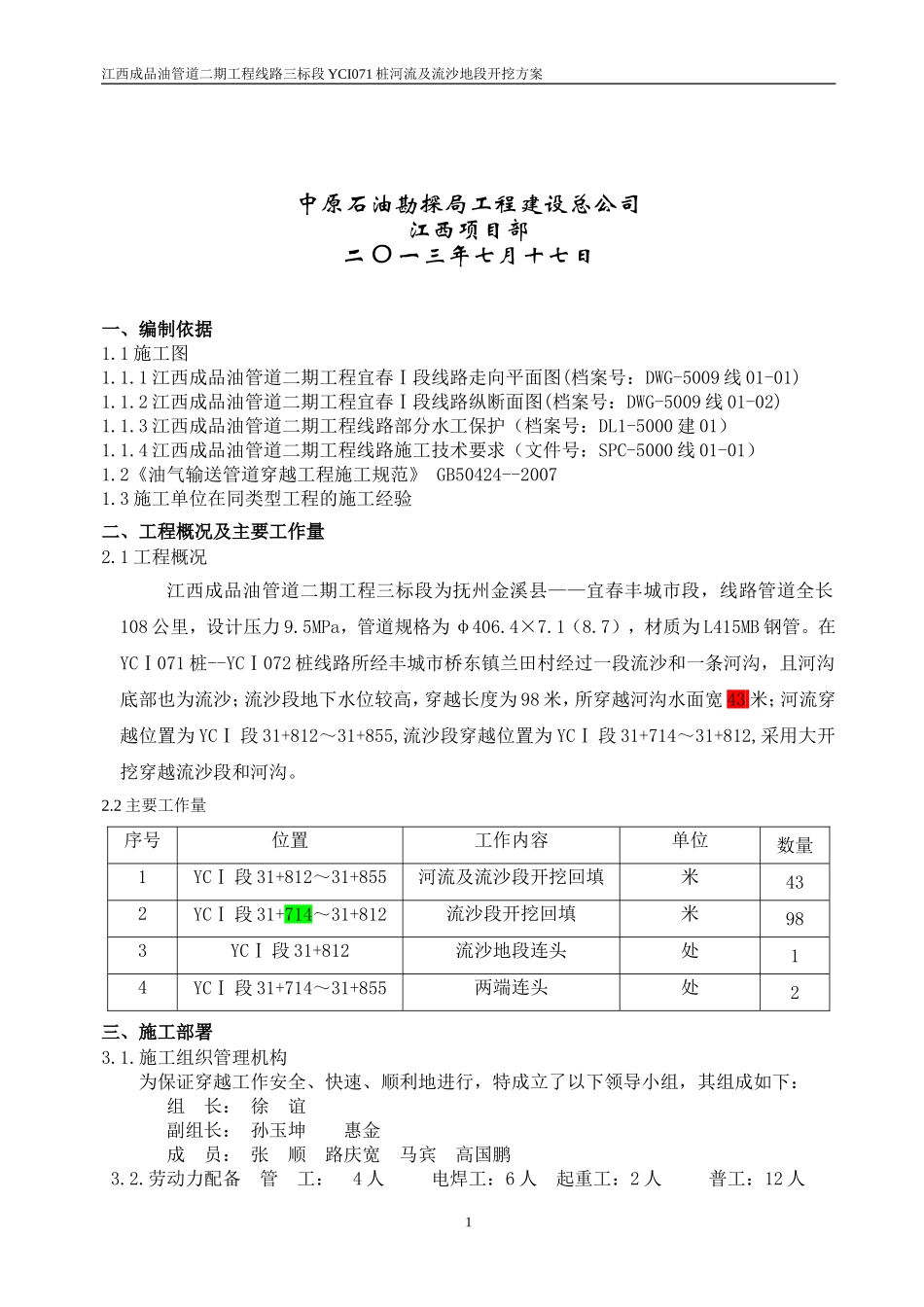

江西成品油管道二期工程线路三标段YCⅠ071～YCⅠ072穿越河流及流沙地段施工方案编制：王清国审核：审批：江西成品油管道二期工程线路三标段YCI071桩河流及流沙地段开挖方案中原石油勘探局工程建设总公司江西项目部二O一三年七月十七日一、编制依据1.1施工图1.1.1江西成品油管道二期工程宜春Ⅰ段线路走向平面图(档案号：DWG-5009线01-01)1.1.2江西成品油管道二期工程宜春Ⅰ段线路纵断面图(档案号：DWG-5009线01-02)1.1.3江西成品油管道二期工程线路部分水工保护（档案号：DL1-5000建01）1.1.4江西成品油管道二期工程线路施工技术要求（文件号：SPC-5000线01-01）1.2《油气输送管道穿越工程施工规范》GB50424--20071.3施工单位在同类型工程的施工经验二、工程概况及主要工作量2.1工程概况江西成品油管道二期工程三标段为抚州金溪县——宜春丰城市段，线路管道全长108公里，设计压力9.5MPa，管道规格为φ406.4×7.1（8.7），材质为L415MB钢管。在YCⅠ071桩--YCⅠ072桩线路所经丰城市桥东镇兰田村经过一段流沙和一条河沟，且河沟底部也为流沙；流沙段地下水位较高，穿越长度为98米，所穿越河沟水面宽43米；河流穿越位置为YCⅠ段31+812～31+855,流沙段穿越位置为YCⅠ段31+714～31+812,采用大开挖穿越流沙段和河沟。2.2主要工作量序号位置工作内容单位数量1YCⅠ段31+812～31+855河流及流沙段开挖回填米432YCⅠ段31+714～31+812流沙段开挖回填米983YCⅠ段31+812流沙地段连头处14YCⅠ段31+714～31+855两端连头处2三、施工部署3.1.施工组织管理机构为保证穿越工作安全、快速、顺利地进行，特成立了以下领导小组，其组成如下：组长：徐谊副组长：孙玉坤惠金成员：张顺路庆宽马宾高国鹏3.2.劳动力配备管工：4人电焊工：6人起重工：2人普工：12人1江西成品油管道二期工程线路三标段YCI071桩河流及流沙地段开挖方案3.3.施工指导思想：本着建立一个高效运作的项目管理机构，做到精细管理，确保按程序施工，进行全过程管理：①按项目法组织施工，挑选有经验、会管理、懂专业技术的管理人员和有资格、有熟练操作技能的作业人员，确保施工队伍整体的高素质、高水平。②工程施工管理的全过程，严格按照并执行GB/T19001-2008（ISO9001：2008）标准，做到管理工作程序化、规范化、标准化。③加强技术、质量、HSE管理和过程控制，严格执行施工技术标准和施工规范，提高工程一次性合格率。④全方位、多角度加强项目管理，确保人、财、物的适时投入，保证工程的高速度、高水平、高质量、高效益“四高”目标的实现。四、河流及流沙段开挖穿越施工方案施工前应征得当地相关部门的许可并取得相应协议后方可施工。4.1河流穿越方案的选定：根据相关勘测资料及现场实际勘察，河流水面较宽，且河床底部均为流沙，采用围堰截流开挖方式进行穿越施工。考虑各工序技术要求及雨季影响，计划投入两台卡特320挖掘机进行围堰及开挖施工。4.2穿越一般要求：4.2.1、根据现场工期要求及工程具体特点，组建专门的施工队伍，配置精良设备集中处理。4.2.2、河流的穿越采用围堰导流，开挖全埋敷设。4.3穿越施工主要工序流程：2施工前准备扫线导流渠开挖布管焊接管道探伤补口、补伤河床围堰抽水管沟开挖管线敷设下沟稳管江西成品油管道二期工程线路三标段YCI071桩河流及流沙地段开挖方案4.4主要施工技术措施4.4.1开工前准备4.4.1.1测量放线，确定穿越段与一般线路的分界点；确定管线中心线，打好中心桩；4.4.1.2预制好穿越管道，经检测合格后，对穿越管段补口补伤完成；4.4.1.3确定围堰位置和尺寸、作业带边界以及临时占地堆土边界；4.4.1.4放出管沟开口边界，开挖中和开挖完后按要求复核管沟中心位置，沟宽及沟底标高。4.4.2导流及围堰。4.4.2.1导流渠开挖（1）用二台15T平板车分别将2台320单斗调遣到河沟两岸，然后在河堤西岸内侧开挖导流明渠。(2)导流渠的进、出水口与原河渠水流方向的夹角尽可能小，但考虑到施工占地和土方工程量，一般选用30°～45°为宜。（3）导流明渠开挖根据现场调查情况，穿越采取袋装土围堰，开挖导流明渠引流，抽排水晾晒作业面，开挖管沟，沟下焊接的方式施工。导流明渠必须低于入口处河流水面，且...
