TracePro课件VIP免费

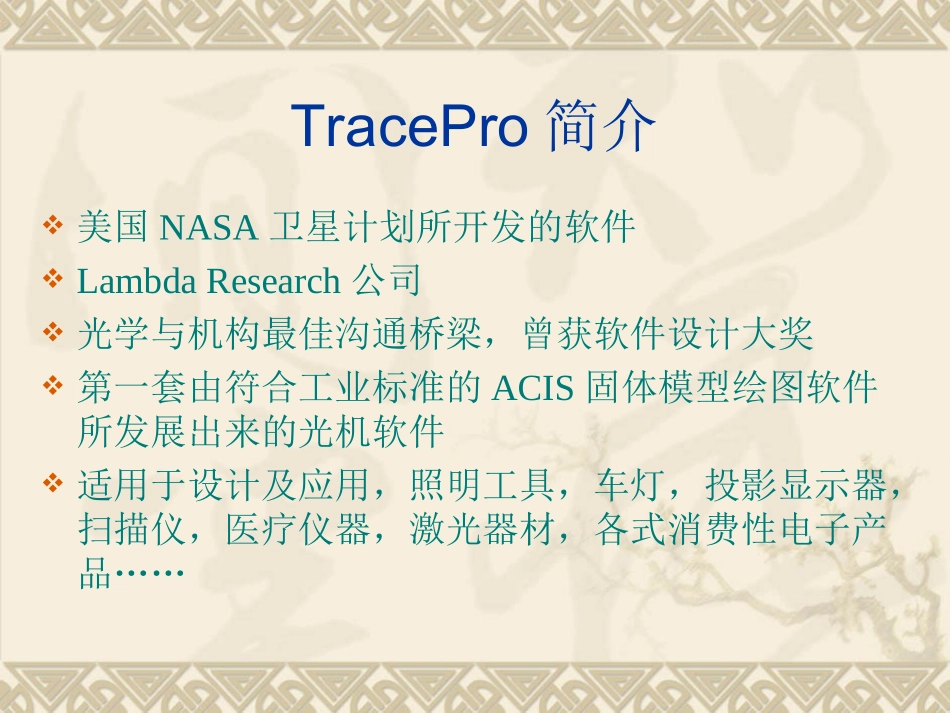

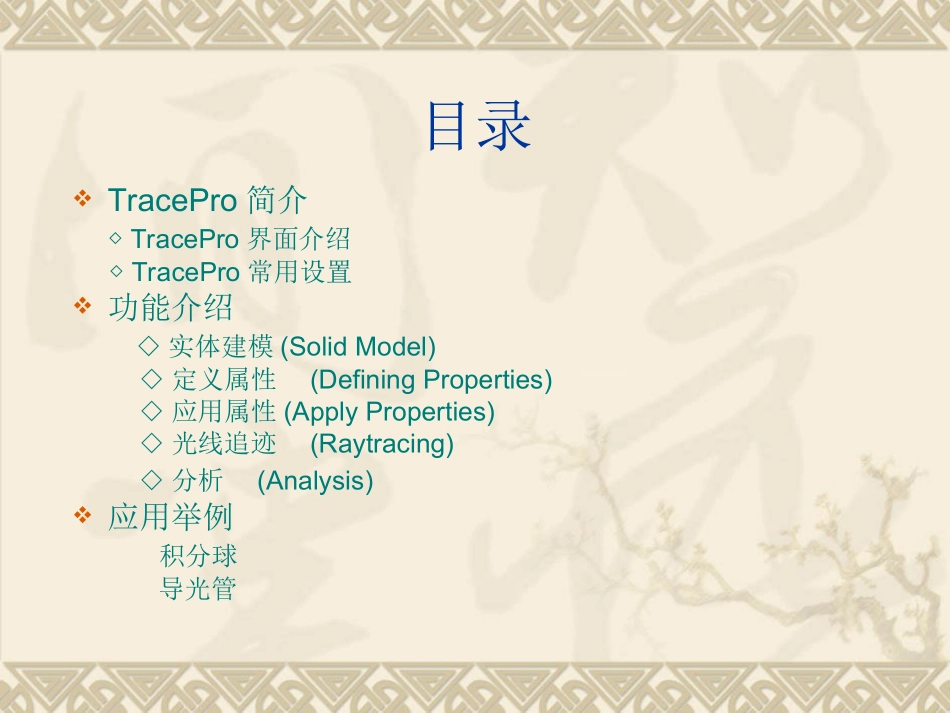

TracePro光学软件目录TracePro简介◇TracePro界面介绍◇TracePro常用设置功能介绍◇实体建模(SolidModel)◇定义属性(DefiningProperties)◇应用属性(ApplyProperties)◇光线追迹(Raytracing)◇分析(Analysis)应用举例积分球导光管TracePro简介美国NASA卫星计划所开发的软件LambdaResearch公司光学与机构最佳沟通桥梁，曾获软件设计大奖第一套由符合工业标准的ACIS固体模型绘图软件所发展出来的光机软件适用于设计及应用，照明工具，车灯，投影显示器，扫描仪，医疗仪器，激光器材，各式消费性电子产品……TracePro是一套能进行常规光学分析、设计照明系统、分析辐射度和亮度的软件。是一个结合真实固体模型、强大光学分析功能、信息转换能力强及易上手的使用界面的仿真软件，它可将真实立体模型及光学分析紧紧结合起来，其绘图界面非常地简单易学。TracePro的4个等级：RC：只能仿真反射式光学机构；LC：可以分析较少对象数及光源数的系统；Standard：标准配备，可分析大部分照明及光学系统；Expert：增加RepTile功能，方便设计多且重复的对象。TracePro用“GeneralizedRaytracing”技术来追迹光线,这种技术允许你引入光线到一个模型，而在物件和表面相交处并没有引起额外的损失。在每个每交点，个体光线遵从吸收、反射、折射、衍射和散射定律。当光线在实体中沿不同路径传播时,TracePro跟踪每条光线的光通量。TracePro计算光的吸收、镜面反射及折射、衍射和散射能量。Sequentialraytracing以光学面来建构模型单一光源计算时考虑光学面的顺序各光学面只计算一次计算速度快，时间短可作最佳化计算(Optimization)和公差分析(Tolerance)Non-Sequentialraytracing以对象的概念构建模型无顺序的考虑对同一对象可同时计算透射、反射和吸收需模拟大量光线，时间长最接近真实光线的路径不易作最佳化和公差分析TracePro界面介绍TracePro常用设置工具栏显示设置View→Toolbars状态栏显隐设置View→statusbar系统参数选择Viwe→Preferences用户自定义View→Customize1.实体建模(SolidModel)实体建模是用一块块的虚拟材料在计算机中构造模型，如同你用实际材料建立实际硬件一样。利用实体建模，你可以确信你在建立的物体在实际中可以建立的，而且你可以得到建模的连贯性，避免许多建模的错误。TracePro拥有许多方法来建模和对模型进行操作：◎可从其他立体建模程序导入◎可从镜头设计程序导入-TracePro将自动生成立体模型◎可用TracePro建立块，柱，锥，球面和薄片thinsheets◎创建所需的光机系统包括光学元件，反射体，聚光体concentrators,菲涅耳透镜，阻光片◎通过布尔运算建立复杂模型，布尔运算包含：相交，相减，联合◎通过Sweep和Revolve命令对模型进行修改定义块：点击Insert→PrimitiveSolids选择Block命令，如下图定义圆柱/圆锥：点击Insert→PrimitiveSolids选择Cylinder/Cone命令，在Base的Major中输入半径值，Length中输入长度值，若选中Cone则Top中的Major中可输入另外一个半径值，钩选Elliptical则底面将是椭圆形的。定义圆环：点击Insert→PrimitiveSolids选择Torus命令，如下图定义球：点击Insert→PrimitiveSolids选择Sphere命令，如下图定义薄面：点击Insert→PrimitiveSolids选择ThinSheet命令定义透镜：Insert|LensElement定义菲涅尔透镜：Insert|FresnelLens定义反射体：Insert|Reflector定义导光管：Insert|Tube2.定义属性(DefiningProperties)和应用属性(ApplyProperties)一般而言，在你能够“应用”属性之前，你需要先“定义”它。然而为了正确地定义属性，你要得到希望定义的属性的测量数据。例如，如果你有一种特殊涂料想用在你的模型表面，在定义涂料的TracePro属性前，你必须先测量其属性。编辑属性数据Define→EditPropertyData应用属性Define→ApplyProperties编辑属性数据应用属性3.光线追迹(Raytracing)TracePro通过光线轨迹控制来模拟光通量通过模型的分布描光模式Analysismode和Simulationmode描光设置Analysis→RaytraceOption栅格化描光Analy...
