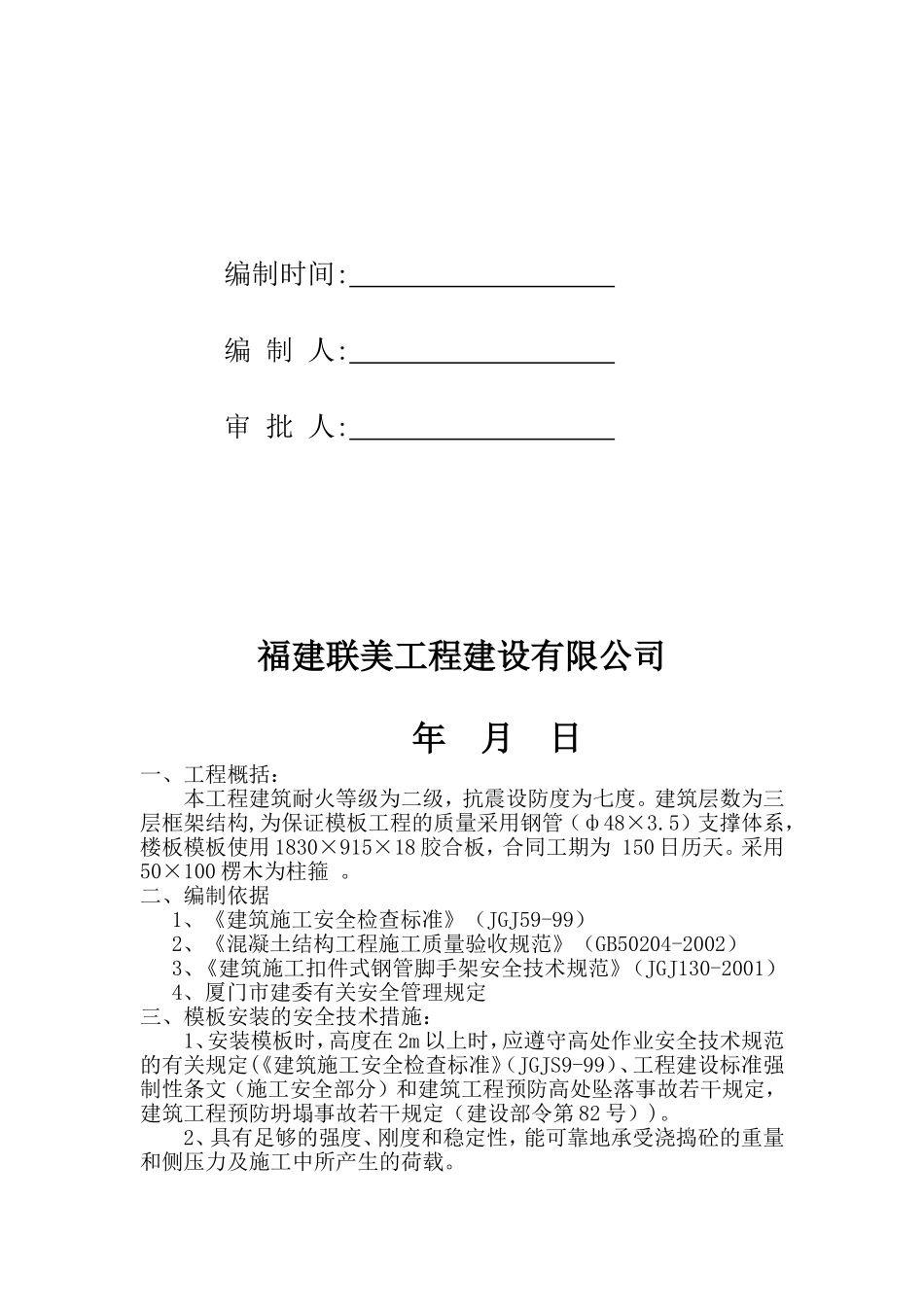

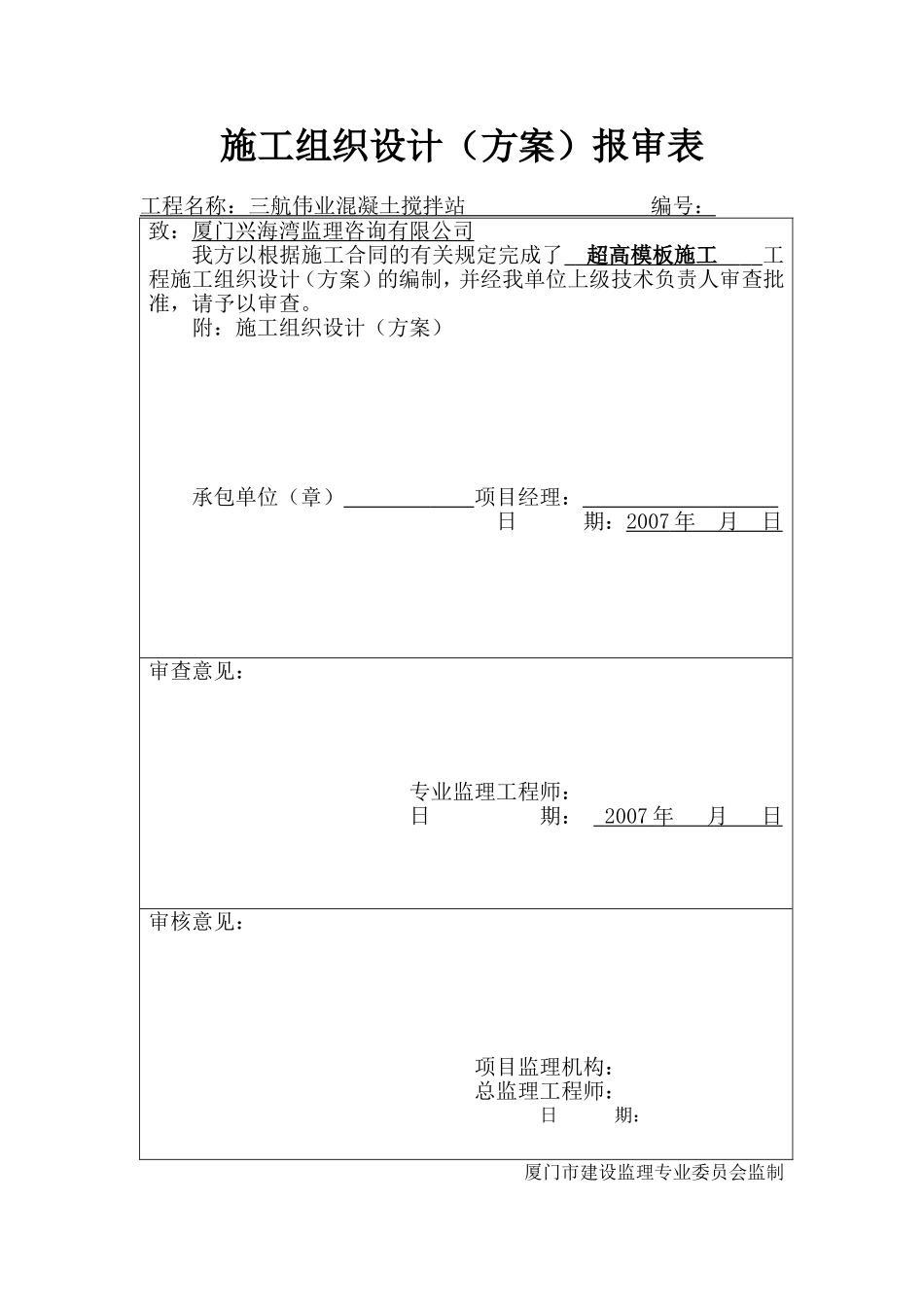

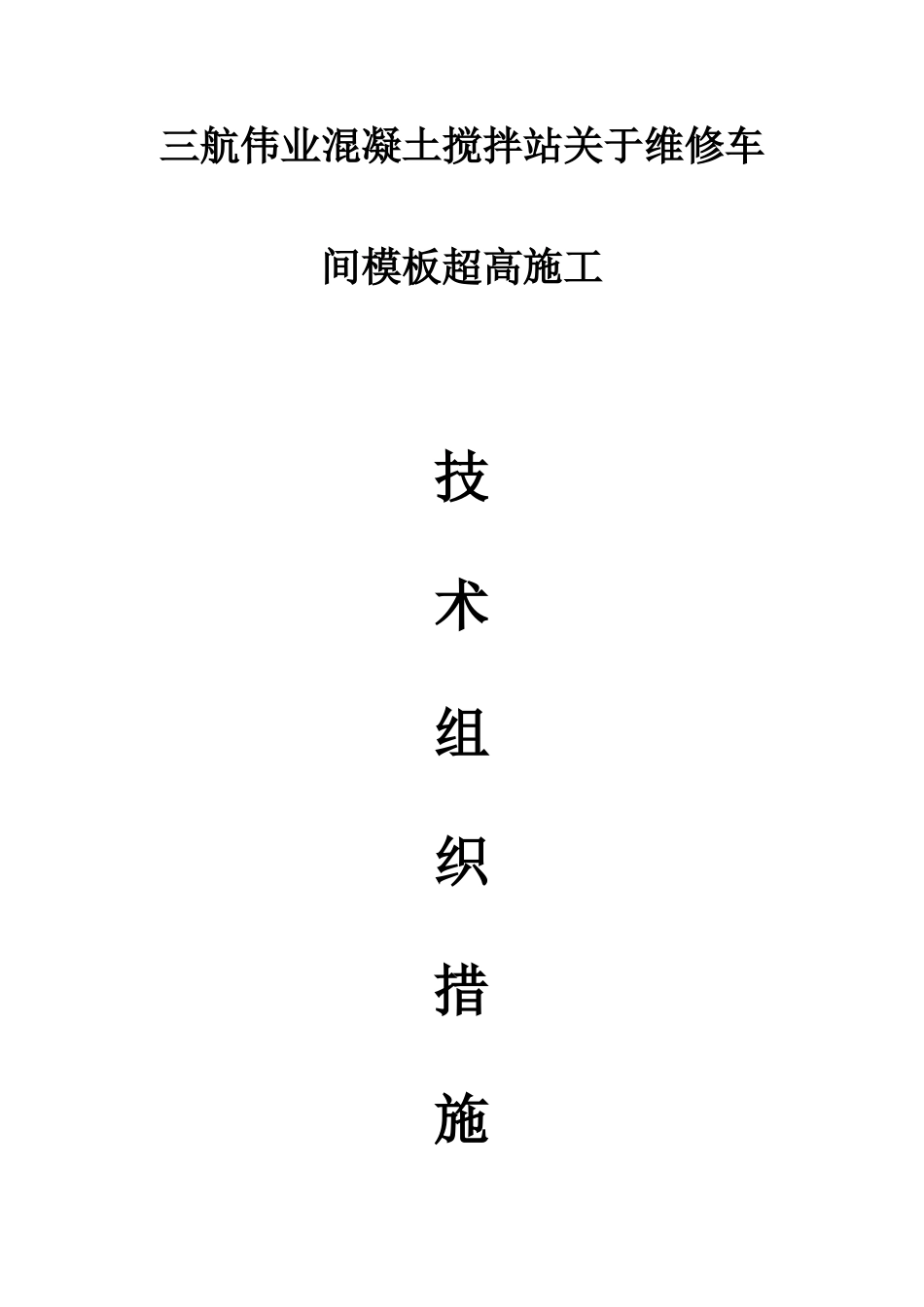

施工组织设计（方案）报审表工程名称：三航伟业混凝土搅拌站编号：致：厦门兴海湾监理咨询有限公司我方以根据施工合同的有关规定完成了超高模板施工工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理：日期：2007年月日审查意见：专业监理工程师：日期：2007年月日审核意见：项目监理机构：总监理工程师：日期：厦门市建设监理专业委员会监制三航伟业混凝土搅拌站关于维修车间模板超高施工技术组织措施编制时间:编制人:审批人:福建联美工程建设有限公司年月日一、工程概括：本工程建筑耐火等级为二级，抗震设防度为七度。建筑层数为三层框架结构,为保证模板工程的质量采用钢管（ф48×3.5）支撑体系，楼板模板使用1830×915×18胶合板，合同工期为150日历天。采用50×100楞木为柱箍。二、编制依据1、《建筑施工安全检查标准》（JGJ59-99）2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）4、厦门市建委有关安全管理规定三、模板安装的安全技术措施：1、安装模板时，高度在2m以上时，应遵守高处作业安全技术规范的有关规定(《建筑施工安全检查标准》（JGJS9-99）、工程建设标准强制性条文（施工安全部分）和建筑工程预防高处坠落事故若干规定，建筑工程预防坍塌事故若干规定（建设部令第82号）)。2、具有足够的强度、刚度和稳定性，能可靠地承受浇捣砼的重量和侧压力及施工中所产生的荷载。3、构造简单，装拆方便，并便于钢筋的绑扎与安装和砼的浇筑及养护等工艺要求。4、模板接缝应严密，不得漏浆。5、若遇到恶劣天气，如降雨、大雾及六级以上大风时，应停止露天的高处作业。雨停止后，应及时清除模架及地面上的积水。6、楼层高度超过4m及其以上的建筑物安装模板时，外脚手架应随同搭设，并满铺脚踏板、张挂安全网和防护栏杆。7、施工人员上下班应走安全通道，严禁攀登模板、支撑杆件等上下，也不得在墙顶独立梁或在其模板上行走。8、模板的预留孔洞等处，应加盖或设防护栏杆，防止操作人员或物体坠落伤人。9、不得将模板或支承件支搭在门框上，也不得脚手板支搭在模板或支承件上，应将模板及支承件与脚手架分开，10、在高处支模时。脚手架或工作台上临时堆放的模板不宜超过三层，所堆放和施工操作人员的总荷载，不得超过脚手架或工作台的规定荷载值。12、柱模板：①柱模：柱模采用胶合板作面板，钉50X100方木，竖向分布间距300mm作胁，外围用双脚手钢管围檩。当柱子边长大于600mm时，中间加一根φ14对拉螺栓，间距为1200mm，同时在底部留清理孔。②梁、板模：楼板模采用木夹板作面板，钉50X100mm方木(背面)作肋；梁底、侧模也用木夹板模。楼板、梁立模时应先搭好满堂脚手支撑，其高度依据楼层高度而定；然后在上面立梁模板；梁模底支撑用钢管，梁高300～500时，支撑间距1000mm，梁高500～800mm时，支撑间距800mm，梁侧每隔600mm用φ12螺拴，双向布置拉结两侧模板；梁模完成以后，铺放楼板模，先按600mm间距在支撑上铺脚手钢管；上面放夹板模，夹板模木肋应与脚手钢管布置呈垂直交叉，楼板支撑间距为1200mm(两个方向)，支撑在楼面向上200mm纵横向用钢管扣接，以上每2米高拉一道；楼板、梁及柱支撑要连成整体；支撑底部应当用木楔垫紧，以保证支撑传递可靠。楼板模安装结束，应逐块找水平，以保证其平整度。清理梁模内及楼板上的杂物，修补模板拼缝，最后涂刷脱模剂。．拆模：A、拆模时间：非承重模板(柱、梁侧模)拆除时，结构砼强度宜不低于1.2mpa；承重模板(梁、板底模)的拆除时间如下表所示。结构名称结构跨度(m)达到砼标准强度的百分率(%)板≤2≥50＞2≤8≥75＞8≥100梁≤8≥75＞8≥100悬臂构件－≥100B、拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆承重模板。C、拆除跨度较大的梁底模时，应先从跨中开始，分别拆向两端。D、拆模应从模板拼缝处着手，不得刮撬，人为损坏模板或构件边角。E、拆模时不要用力过猛过急，拆下来的木料要及时运走，并清理于浮，涂刷保护剂；局部损坏者及时修理，堆放整齐，以各重复使用。...
