LH电动单梁桥式起重机技术规格VIP专享VIP免费

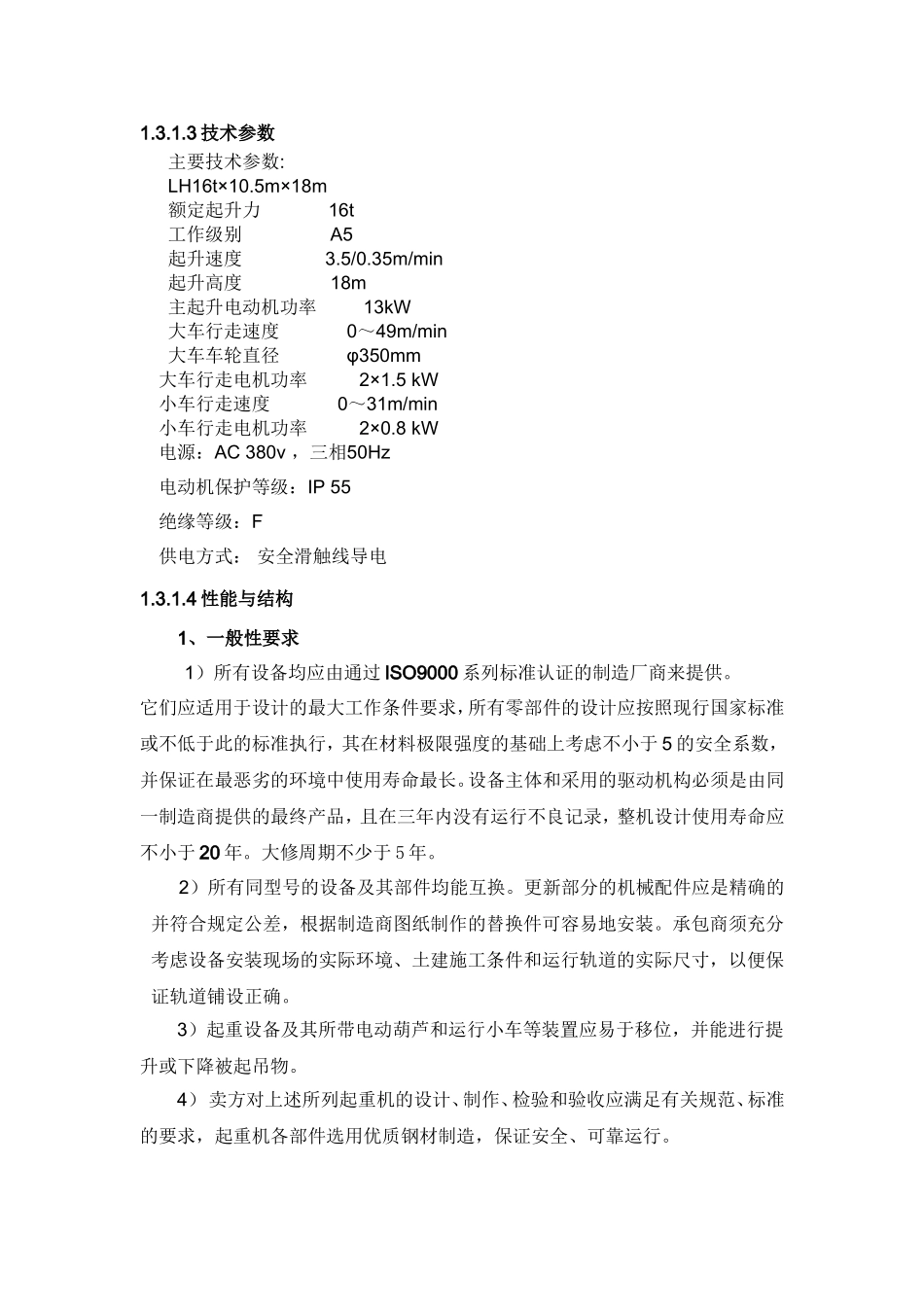

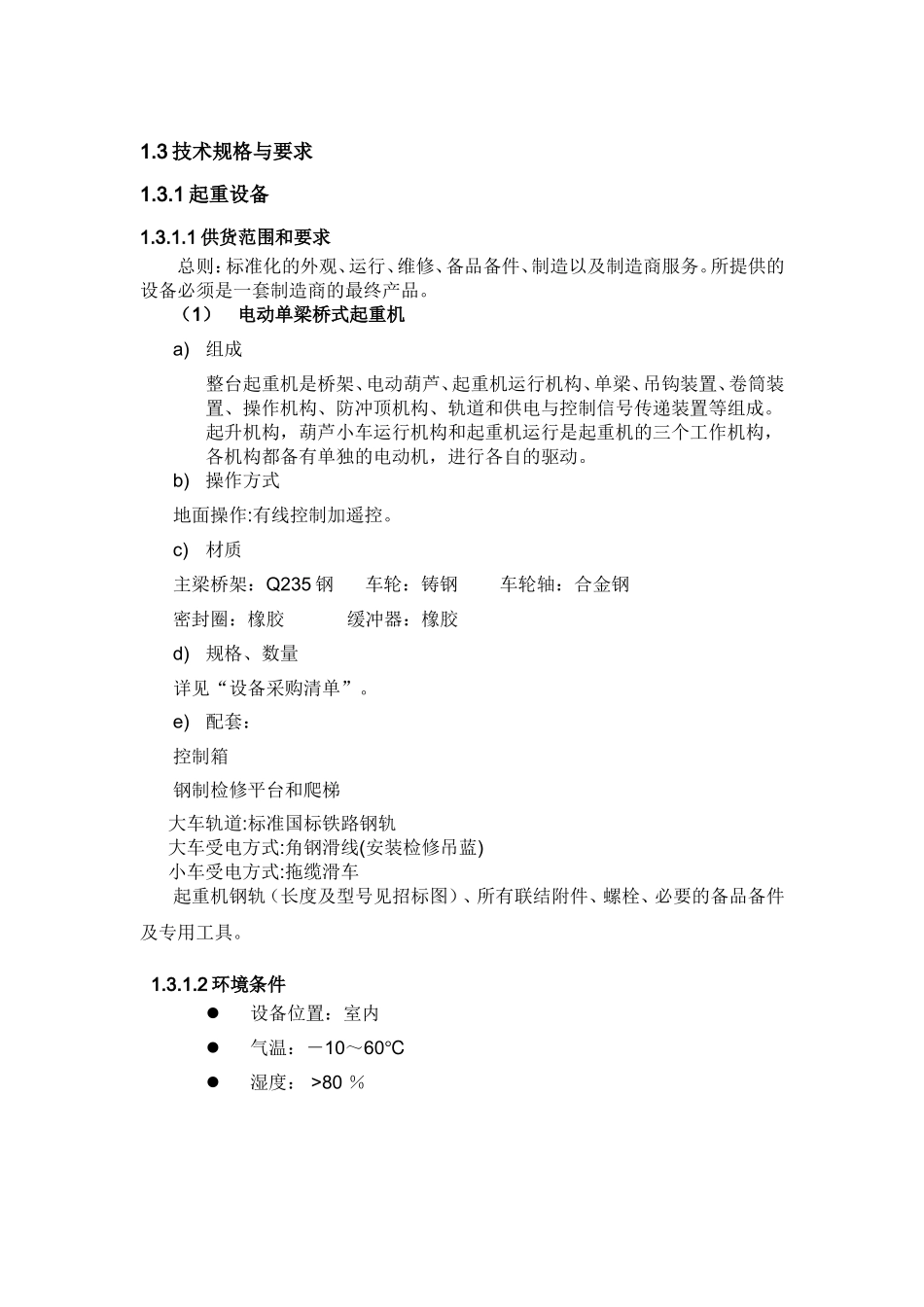

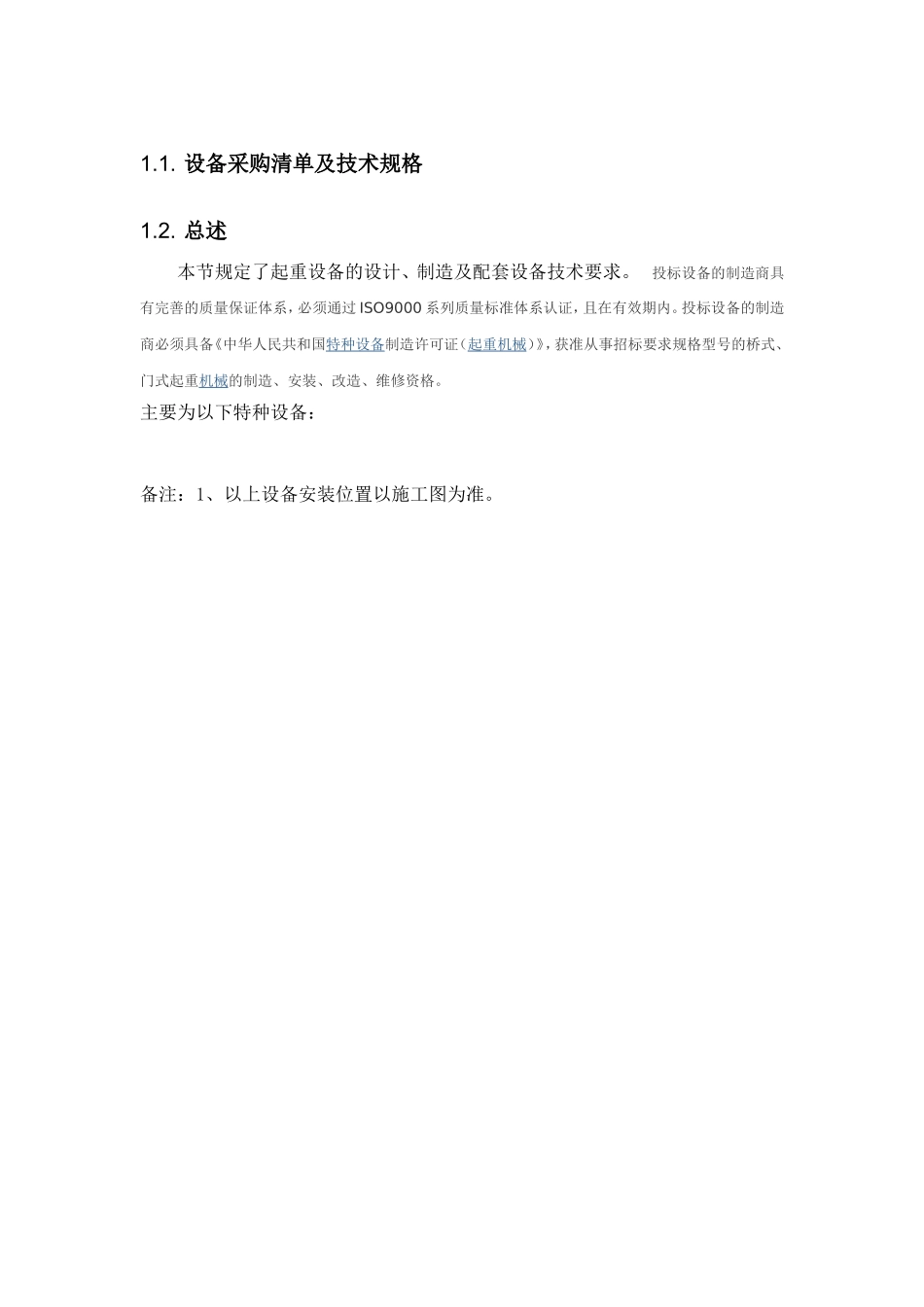

1.1.设备采购清单及技术规格1.2.总述本节规定了起重设备的设计、制造及配套设备技术要求。投标设备的制造商具有完善的质量保证体系，必须通过ISO9000系列质量标准体系认证，且在有效期内。投标设备的制造商必须具备《中华人民共和国特种设备制造许可证（起重机械）》，获准从事招标要求规格型号的桥式、门式起重机械的制造、安装、改造、维修资格。主要为以下特种设备：备注：1、以上设备安装位置以施工图为准。1.3技术规格与要求1.3.1起重设备1.3.1.1供货范围和要求总则：标准化的外观、运行、维修、备品备件、制造以及制造商服务。所提供的设备必须是一套制造商的最终产品。（1）电动单梁桥式起重机a)组成整台起重机是桥架、电动葫芦、起重机运行机构、单梁、吊钩装置、卷筒装置、操作机构、防冲顶机构、轨道和供电与控制信号传递装置等组成。起升机构，葫芦小车运行机构和起重机运行是起重机的三个工作机构，各机构都备有单独的电动机，进行各自的驱动。b)操作方式地面操作:有线控制加遥控。c)材质主梁桥架：Q235钢车轮：铸钢车轮轴：合金钢密封圈：橡胶缓冲器：橡胶d)规格、数量详见“设备采购清单”。e)配套：控制箱钢制检修平台和爬梯大车轨道:标准国标铁路钢轨大车受电方式:角钢滑线(安装检修吊蓝)小车受电方式:拖缆滑车起重机钢轨（长度及型号见招标图）、所有联结附件、螺栓、必要的备品备件及专用工具。1.3.1.2环境条件设备位置：室内气温：－10～60℃湿度：>80％1.3.1.3技术参数主要技术参数:LH16t×10.5m×18m额定起升力16t工作级别A5起升速度3.5/0.35m/min起升高度18m主起升电动机功率13kW大车行走速度0～49m/min大车车轮直径φ350mm大车行走电机功率2×1.5kW小车行走速度0～31m/min小车行走电机功率2×0.8kW电源：AC380v，三相50Hz电动机保护等级：IP55绝缘等级：F供电方式：安全滑触线导电1.3.1.4性能与结构1、一般性要求1）所有设备均应由通过ISO9000系列标准认证的制造厂商来提供。它们应适用于设计的最大工作条件要求，所有零部件的设计应按照现行国家标准或不低于此的标准执行，其在材料极限强度的基础上考虑不小于5的安全系数，并保证在最恶劣的环境中使用寿命最长。设备主体和采用的驱动机构必须是由同一制造商提供的最终产品，且在三年内没有运行不良记录，整机设计使用寿命应不小于20年。大修周期不少于5年。2）所有同型号的设备及其部件均能互换。更新部分的机械配件应是精确的并符合规定公差，根据制造商图纸制作的替换件可容易地安装。承包商须充分考虑设备安装现场的实际环境、土建施工条件和运行轨道的实际尺寸，以便保证轨道铺设正确。3）起重设备及其所带电动葫芦和运行小车等装置应易于移位，并能进行提升或下降被起吊物。4）卖方对上述所列起重机的设计、制作、检验和验收应满足有关规范、标准的要求，起重机各部件选用优质钢材制造，保证安全、可靠运行。5）卖方应满足设计要求，如果卖方在详细设计时需要变更数据，应及时提交买方，协商一致方可变更。6）起重机的大车、小车、主钩的行驶速度均为变速可调，调节方式应给予详细说明。7）主钩的提升速度应有微调特性，在任何载荷下升降平稳、就位准确。卖方在投标文件中要对起重机的大车、小车、主钩和副钩的调节速度范围作详细说明8）起重机运行噪音低于80dB（A）。9）起重机的大小车运行机构的设计应允许在空载全速运行时，在断掉电源的情况下与缓冲器碰撞。10）大车、小车和起升机构应有可靠的制动系统及终点行程限位装置和缓冲装置。滑轮组的水平与垂直应严格控制在范围内，不允许发生“啃轨”现象。11）吊钩应采用优质碳素钢锻制，并提供材料理化分析、制造检验报告。每个吊钩设防止钢丝绳脱落的安全装置。12）起升机构上升极限设两道保护装置，缓冲器采用聚氨酯材料。起重机在制动闸失灵时，吊件应在控制速度下落，起升机构采用液压推杆制动器，每个制动器的安全系数不低于1.25倍。13）所有传动部件应有可靠的润滑。2、结构要求1）轨道起重设备轨道为热轧工字钢轨道，其应能承受起重设备起吊达到额定起重量的重物时所产生的各种应力，其安全系数应符合国家有关规范，轨道的两端应设有...
