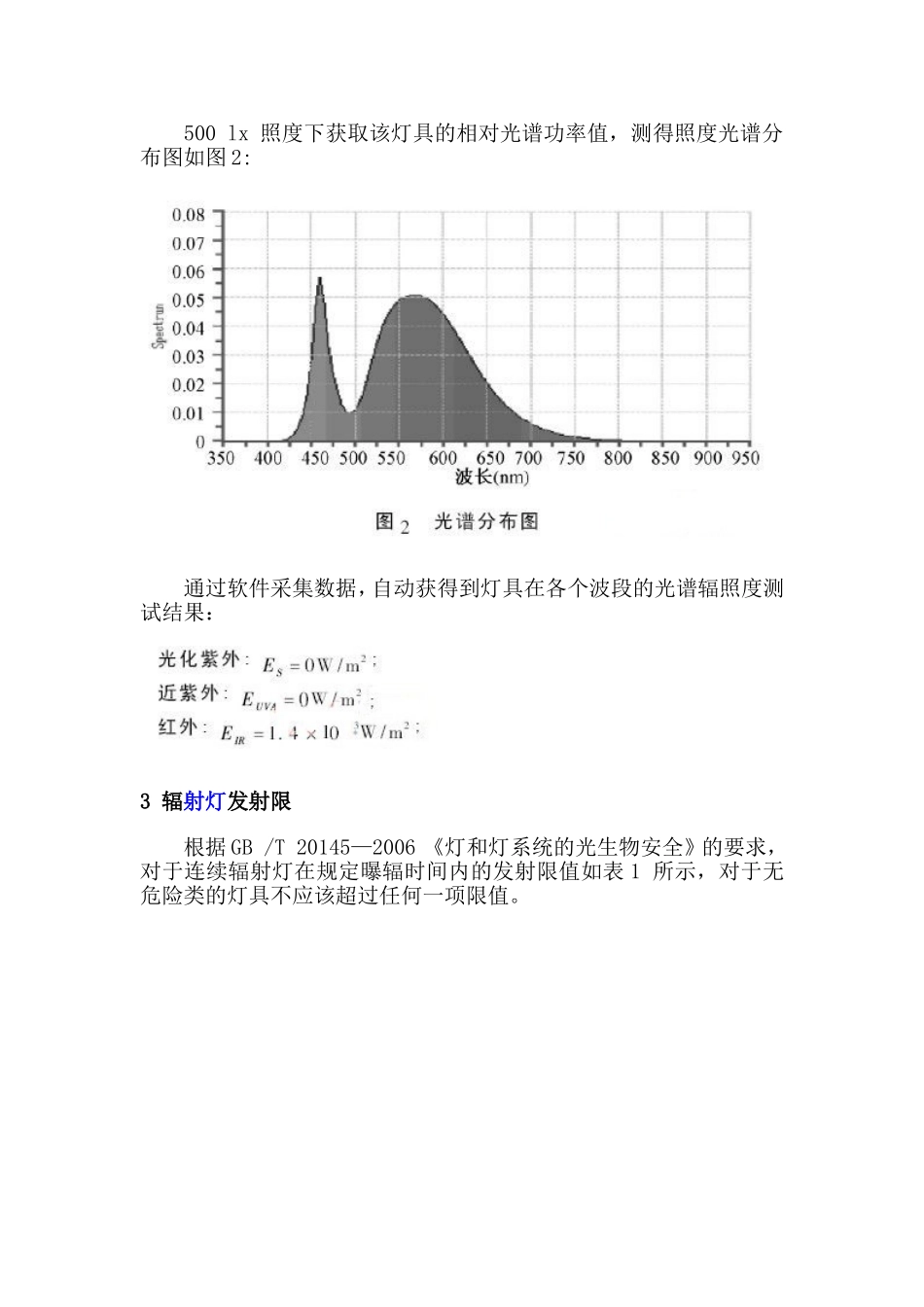

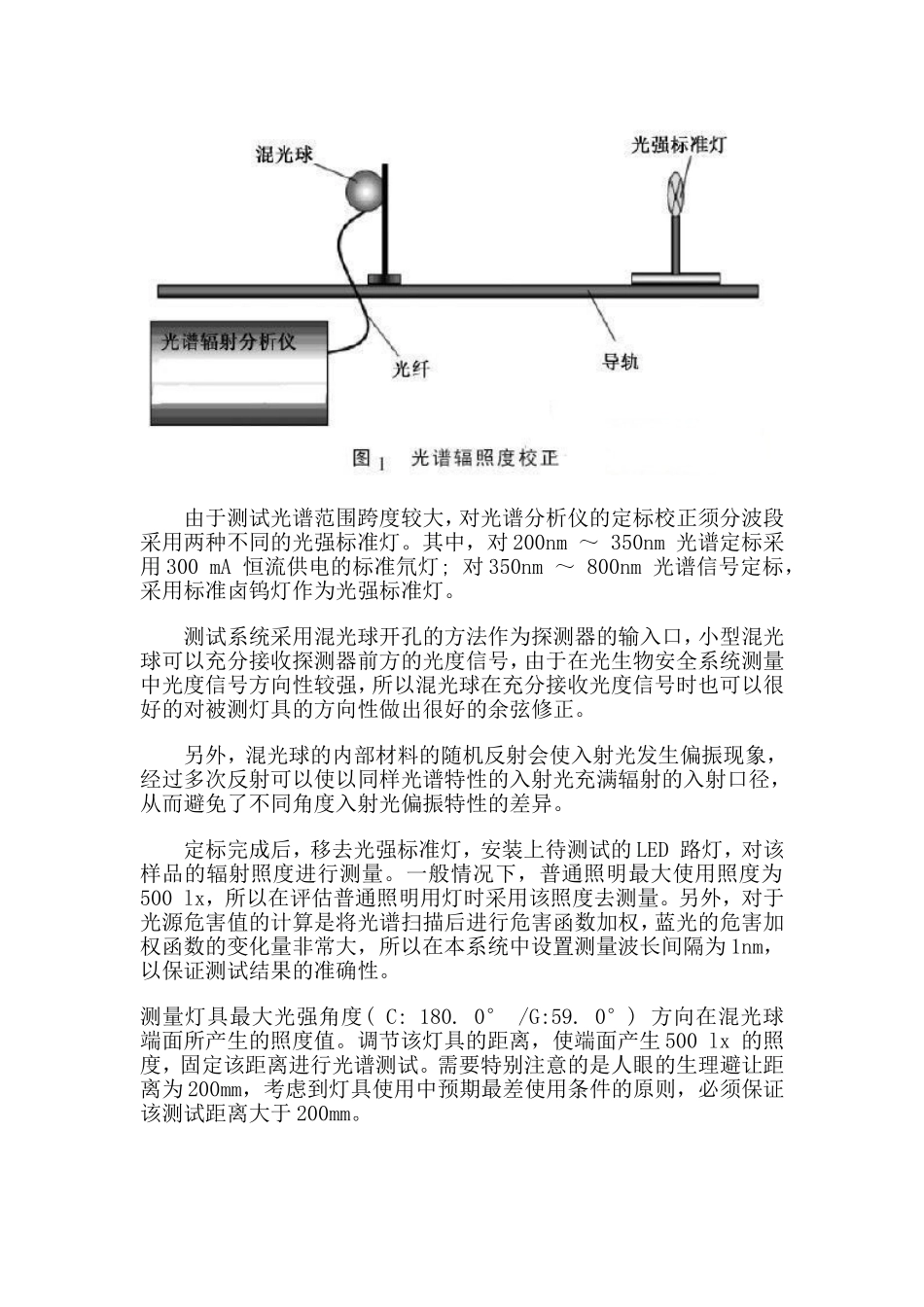

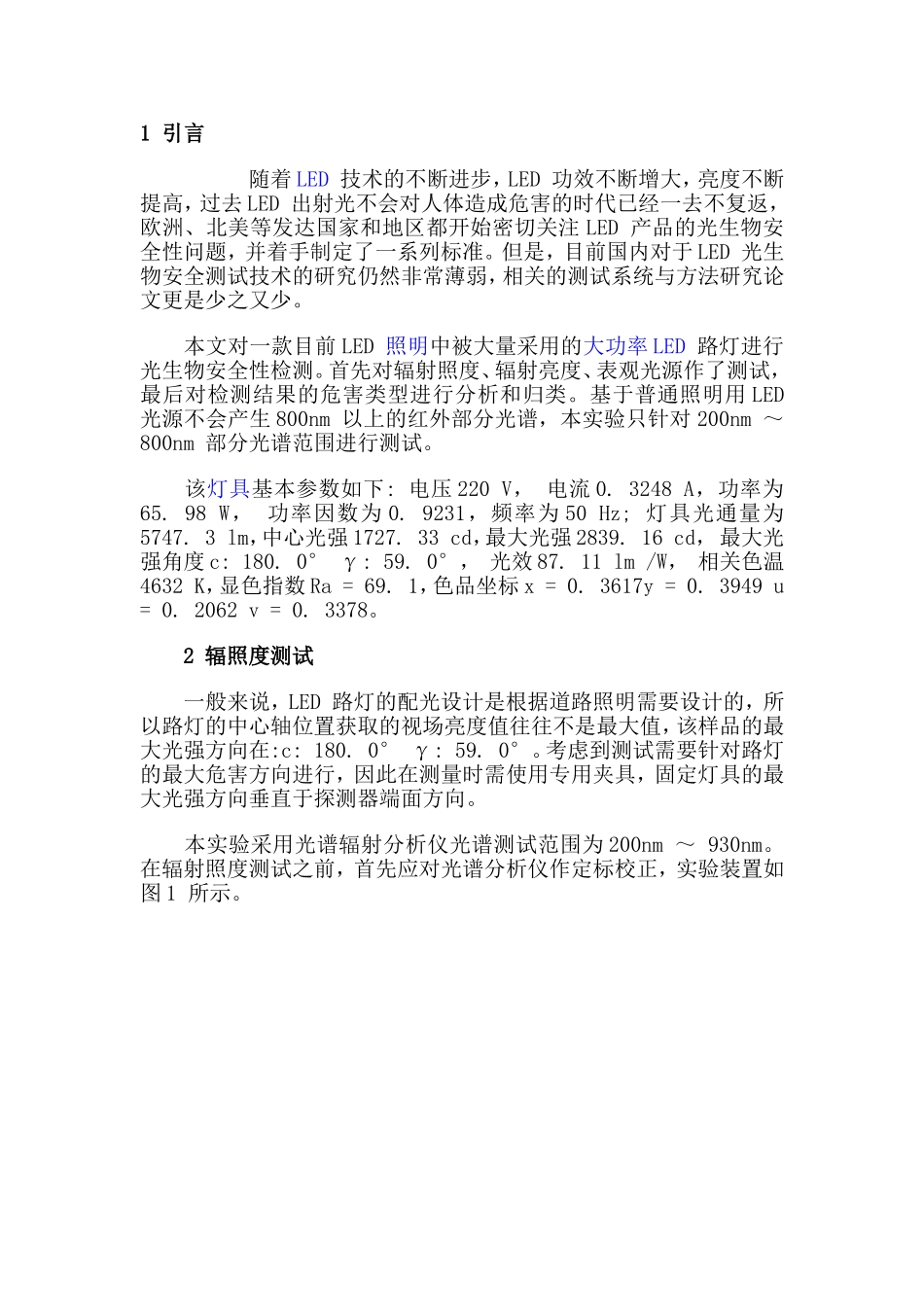

1引言随着LED技术的不断进步，LED功效不断增大，亮度不断提高，过去LED出射光不会对人体造成危害的时代已经一去不复返，欧洲、北美等发达国家和地区都开始密切关注LED产品的光生物安全性问题，并着手制定了一系列标准。但是，目前国内对于LED光生物安全测试技术的研究仍然非常薄弱，相关的测试系统与方法研究论文更是少之又少。本文对一款目前LED照明中被大量采用的大功率LED路灯进行光生物安全性检测。首先对辐射照度、辐射亮度、表观光源作了测试，最后对检测结果的危害类型进行分析和归类。基于普通照明用LED光源不会产生800nm以上的红外部分光谱，本实验只针对200nm～800nm部分光谱范围进行测试。该灯具基本参数如下:电压220V，电流0.3248A，功率为65.98W，功率因数为0.9231，频率为50Hz;灯具光通量为5747.3lm，中心光强1727.33cd，最大光强2839.16cd，最大光强角度c:180.0°γ:59.0°，光效87.11lm/W，相关色温4632K，显色指数Ra=69.1，色品坐标x=0.3617y=0.3949u=0.2062v=0.3378。2辐照度测试一般来说，LED路灯的配光设计是根据道路照明需要设计的，所以路灯的中心轴位置获取的视场亮度值往往不是最大值，该样品的最大光强方向在:c:180.0°γ:59.0°。考虑到测试需要针对路灯的最大危害方向进行，因此在测量时需使用专用夹具，固定灯具的最大光强方向垂直于探测器端面方向。本实验采用光谱辐射分析仪光谱测试范围为200nm～930nm。在辐射照度测试之前，首先应对光谱分析仪作定标校正，实验装置如图1所示。由于测试光谱范围跨度较大，对光谱分析仪的定标校正须分波段采用两种不同的光强标准灯。其中，对200nm～350nm光谱定标采用300mA恒流供电的标准氘灯;对350nm～800nm光谱信号定标，采用标准卤钨灯作为光强标准灯。测试系统采用混光球开孔的方法作为探测器的输入口，小型混光球可以充分接收探测器前方的光度信号，由于在光生物安全系统测量中光度信号方向性较强，所以混光球在充分接收光度信号时也可以很好的对被测灯具的方向性做出很好的余弦修正。另外，混光球的内部材料的随机反射会使入射光发生偏振现象，经过多次反射可以使以同样光谱特性的入射光充满辐射的入射口径，从而避免了不同角度入射光偏振特性的差异。定标完成后，移去光强标准灯，安装上待测试的LED路灯，对该样品的辐射照度进行测量。一般情况下，普通照明最大使用照度为500lx，所以在评估普通照明用灯时采用该照度去测量。另外，对于光源危害值的计算是将光谱扫描后进行危害函数加权，蓝光的危害加权函数的变化量非常大，所以在本系统中设置测量波长间隔为1nm，以保证测试结果的准确性。测量灯具最大光强角度(C:180.0°/G:59.0°)方向在混光球端面所产生的照度值。调节该灯具的距离，使端面产生500lx的照度，固定该距离进行光谱测试。需要特别注意的是人眼的生理避让距离为200mm，考虑到灯具使用中预期最差使用条件的原则，必须保证该测试距离大于200mm。500lx照度下获取该灯具的相对光谱功率值，测得照度光谱分布图如图2:通过软件采集数据，自动获得到灯具在各个波段的光谱辐照度测试结果：3辐射灯发射限根据GB/T20145—2006《灯和灯系统的光生物安全》的要求，对于连续辐射灯在规定曝辐时间内的发射限值如表1所示，对于无危险类的灯具不应该超过任何一项限值。亮度测试采用型号为MPR-16的成像亮度计，该亮度计具有连续调焦功能。在亮度测试之前，首先应对亮度计定标校正。亮度定标采用的是漫反射白板的方式，连接测试系统，如图3所示。由于反射板的反射率可以从中国计量科学研究院取得标准数据，由照度亮度的转换关系很容易获得标准白板上的亮度值L。根据亮度值L即可完成对亮度计的定标校正。完成定标后，移去光强标准灯与白板，安装待测LED路灯，对该样品的辐射亮度进行测量。同样在产生500lx照度的距离下，以及最大光强角度位置C:180.0°/G:59.0°，调节亮度计的焦距，使该灯具的发光面完全清晰的位于亮度计成像面上，测量该灯具的辐亮度值，获得视场平均亮度值以及亮度光谱分布数据。最后，在与亮度同样的测试条件下，测量该灯具的表观光源亮度分布，获得表观光源对弦角数值。由于眼睛在生理上的局限...
