DHC-9000系列恒压供水控制器说明书 (DEMO)VIP免费

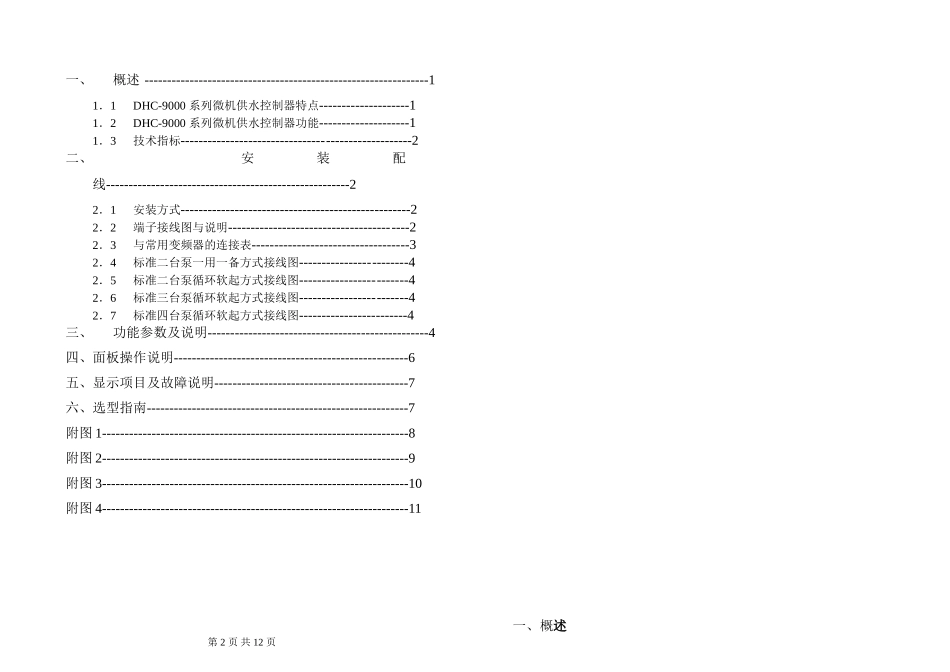

全新一代DHC–9000系列微机供水控制器使用说明书沈阳永鑫恒远电气技术有限司024-2388330513940065820目录第1页共12页一、概述---------------------------------------------------------------11．1DHC-9000系列微机供水控制器特点--------------------11．2DHC-9000系列微机供水控制器功能--------------------11．3技术指标---------------------------------------------------2二、安装配线------------------------------------------------------22．1安装方式---------------------------------------------------22．2端子接线图与说明----------------------------------------22．3与常用变频器的连接表-----------------------------------32．4标准二台泵一用一备方式接线图------------------------42．5标准二台泵循环软起方式接线图------------------------42．6标准三台泵循环软起方式接线图------------------------42．7标准四台泵循环软起方式接线图------------------------4三、功能参数及说明-------------------------------------------------4四、面板操作说明----------------------------------------------------6五、显示项目及故障说明-------------------------------------------7六、选型指南----------------------------------------------------------7附图1--------------------------------------------------------------------8附图2--------------------------------------------------------------------9附图3--------------------------------------------------------------------10附图4--------------------------------------------------------------------11一、概述第2页共12页1.1DHC-9000系列微机供水控制器特点本产品是应广大用户的要求最新推出的高级微机给补水控制器。控制器采用高品质的贴片电子元件，开关电源供电，融合最新的单片机控制技术结合而成，本控制器和变频器组合在一起，即构成生活与消防公用的供水系统。特点：1．功能强大：定时换泵，六段定时开关机，六段时控压力，使整套设备能满足不同用户要求。2．配置灵活：该控制器具有一用一备、一用一补、两泵循环软起、三泵循环软起、四泵循环软起的功能。3．使用方便：面板表卡式安装，安装使用方便。防尘，防水工业面板，CE标准设计。4．调试简单：简化键盘菜单式设定和调整工作状态。采用智能PID算法，PID参数自整定，高可靠性和精度。5．可靠性高：采用硬件WATCHDOG（看门狗）故障复位，每秒钟微机自动循检一次，软件上引入容错概念和去干扰算法。另外，微机内部带有屏蔽层隔离，从而在硬件上增强了抗干扰的能力。1.2DHC-9000系列微机供水控制器功能一至四泵工作可编程设定。工作泵全软起动，以先起先停为原则。无加泵需要时可定时换泵工作。可设定上限保护压力及泄压输出。可设定（0-5V）或（4-20mA）输入。可补偿传感器误差。远传人工控制起停功能。锅炉补水时，采用动静压方式。设定压力和实时压力显示。变频器频率显示和实时压力显示。具有变频器故障、远传表故障或欠压超时和水位报警指示。具有实时时钟（带电池）功能（标签上带有/T字样的具有此功能）。可编程每日6段高低压供水及开关机(T型有此功能)。第3页共12页休眠功能。可编程工作期限。完善的密码功能1.3技术指标使用电源：AC220V+15%功耗：<6W触点容量：5A/250AC5A/30VDC使用温度：0°C～40°C储存温度：-20°C～85°C相对湿度：20～90RH开孔尺寸：宽151±1mm高mm75±1。最大尺寸：宽160mm，高80mm，深95mm。安装方法：插入式。安装环境：无水滴、蒸汽、腐蚀和易燃气体、灰尘、金属微粒之场所。二．安装和配线2.1安装方法：本控制器采用直插式安装方式，通过控制器的机构可直接卡在开口处。2.2端子接线图与说明+5V/IN/GND（模拟输入）用于连接电阻远传压力表，中心滑动端接IN。外接标准4-20mA电流信号时，可第4页共12页在IN端和GND端接250Ω精密电阻，将电流信号转变为电压信号。CT1、CT2、CT3、CT4(数字输入).CT1（9200～9400型）单泵工作时，外控手动...
