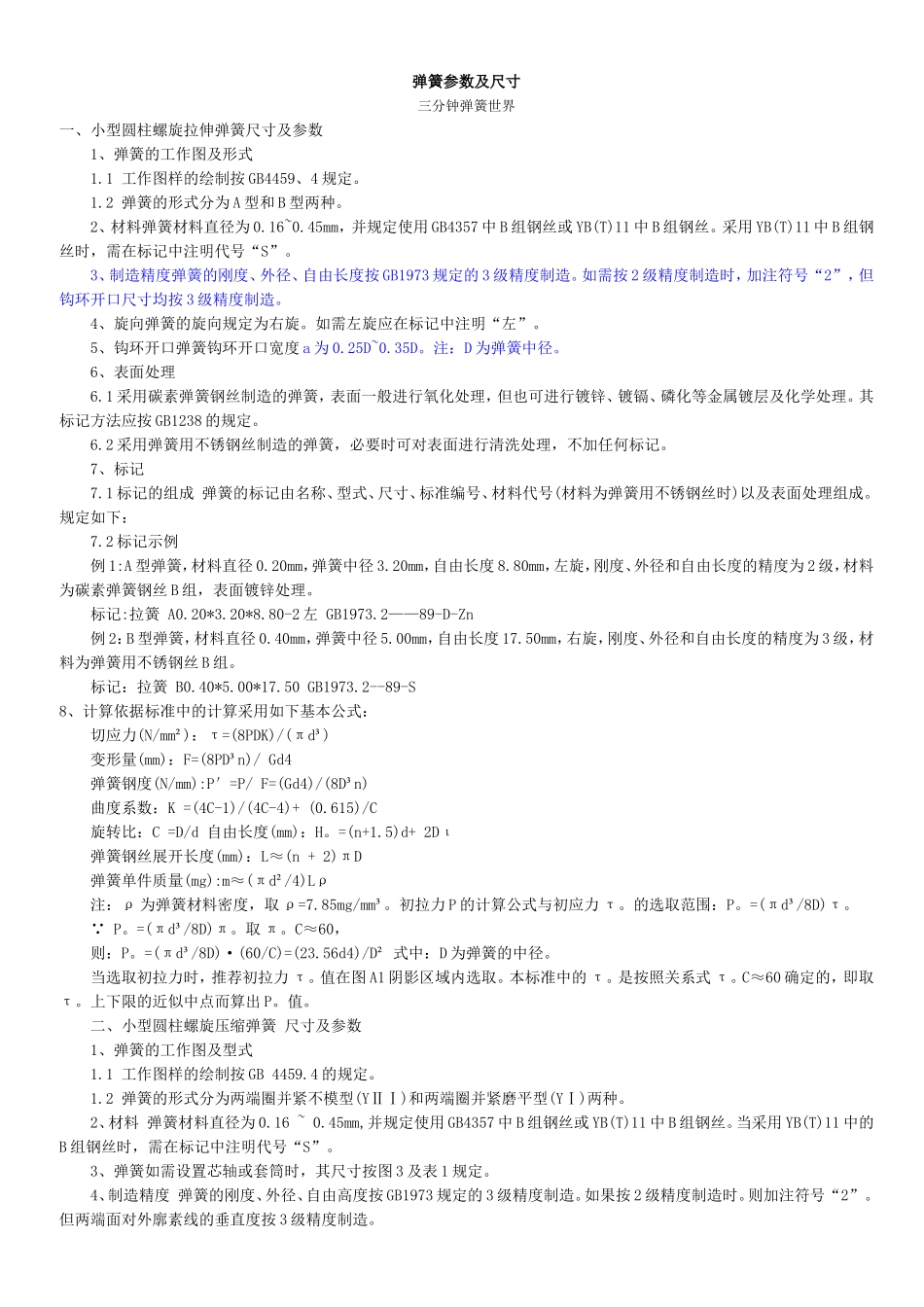

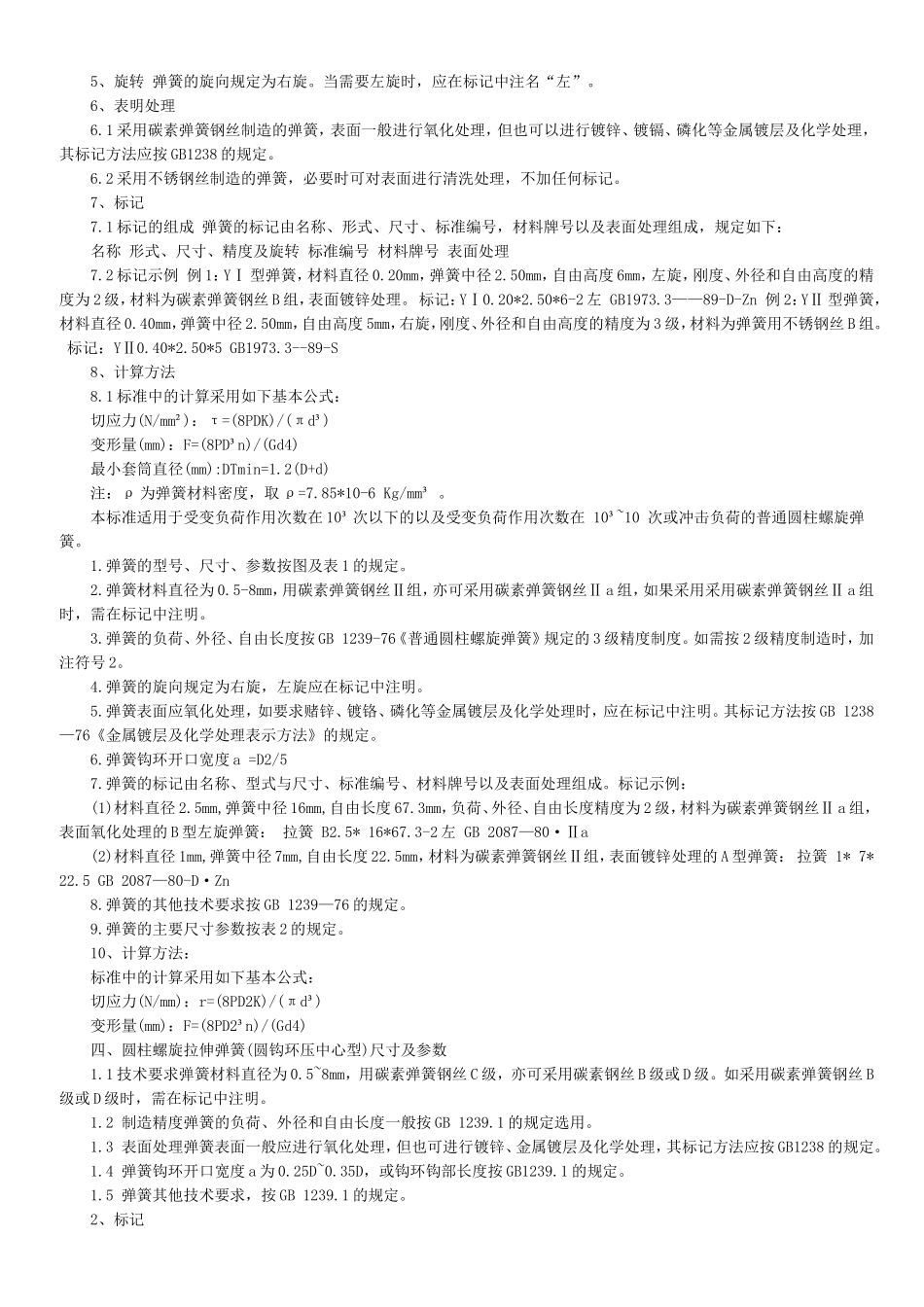

弹簧参数及尺寸三分钟弹簧世界一、小型圆柱螺旋拉伸弹簧尺寸及参数1、弹簧的工作图及形式1.1工作图样的绘制按GB4459、4规定。1.2弹簧的形式分为A型和B型两种。2、材料弹簧材料直径为0.16~0.45mm，并规定使用GB4357中B组钢丝或YB(T)11中B组钢丝。采用YB(T)11中B组钢丝时，需在标记中注明代号“S”。3、制造精度弹簧的刚度、外径、自由长度按GB1973规定的3级精度制造。如需按2级精度制造时，加注符号“2”，但钩环开口尺寸均按3级精度制造。4、旋向弹簧的旋向规定为右旋。如需左旋应在标记中注明“左”。5、钩环开口弹簧钩环开口宽度a为0.25D~0.35D。注：D为弹簧中径。6、表面处理6.1采用碳素弹簧钢丝制造的弹簧，表面一般进行氧化处理，但也可进行镀锌、镀镉、磷化等金属镀层及化学处理。其标记方法应按GB1238的规定。6.2采用弹簧用不锈钢丝制造的弹簧，必要时可对表面进行清洗处理，不加任何标记。7、标记7.1标记的组成弹簧的标记由名称、型式、尺寸、标准编号、材料代号(材料为弹簧用不锈钢丝时)以及表面处理组成。规定如下：7.2标记示例例1:A型弹簧，材料直径0.20mm，弹簧中径3.20mm，自由长度8.80mm，左旋，刚度、外径和自由长度的精度为2级，材料为碳素弹簧钢丝B组，表面镀锌处理。标记:拉簧A0.20*3.20*8.80-2左GB1973.2——89-D-Zn例2：B型弹簧，材料直径0.40mm，弹簧中径5.00mm，自由长度17.50mm，右旋，刚度、外径和自由长度的精度为3级，材料为弹簧用不锈钢丝B组。标记：拉簧B0.40*5.00*17.50GB1973.2--89-S8、计算依据标准中的计算采用如下基本公式：切应力(N/mm²)：τ=(8PDK)/(πd³)变形量(mm)：F=(8PD³n)/Gd4弹簧钢度(N/mm):P′=P/F=(Gd4)/(8D³n)曲度系数：K=(4C-1)/(4C-4)+(0.615)/C旋转比：C=D/d自由长度(mm)：H。=(n+1.5)d+2Dι弹簧钢丝展开长度(mm)：L≈(n+2)πD弹簧单件质量(mg):m≈(πd²/4)Lρ注：ρ为弹簧材料密度，取ρ=7.85mg/mm³。初拉力P的计算公式与初应力τ。的选取范围：P。=(πd³/8D)τ。 P。=(πd³/8D)π。取π。C≈60，则：P。=(πd³/8D)·(60/C)=(23.56d4)/D²式中：D为弹簧的中径。当选取初拉力时，推荐初拉力τ。值在图A1阴影区域内选取。本标准中的τ。是按照关系式τ。C≈60确定的，即取τ。上下限的近似中点而算出P。值。二、小型圆柱螺旋压缩弹簧尺寸及参数1、弹簧的工作图及型式1.1工作图样的绘制按GB4459.4的规定。1.2弹簧的形式分为两端圈并紧不模型(YⅡⅠ)和两端圈并紧磨平型(YⅠ)两种。2、材料弹簧材料直径为0.16~0.45mm,并规定使用GB4357中B组钢丝或YB(T)11中B组钢丝。当采用YB(T)11中的B组钢丝时，需在标记中注明代号“S”。3、弹簧如需设置芯轴或套筒时，其尺寸按图3及表1规定。4、制造精度弹簧的刚度、外径、自由高度按GB1973规定的3级精度制造。如果按2级精度制造时。则加注符号“2”。但两端面对外廓素线的垂直度按3级精度制造。5、旋转弹簧的旋向规定为右旋。当需要左旋时，应在标记中注名“左”。6、表明处理6.1采用碳素弹簧钢丝制造的弹簧，表面一般进行氧化处理，但也可以进行镀锌、镀镉、磷化等金属镀层及化学处理，其标记方法应按GB1238的规定。6.2采用不锈钢丝制造的弹簧，必要时可对表面进行清洗处理，不加任何标记。7、标记7.1标记的组成弹簧的标记由名称、形式、尺寸、标准编号，材料牌号以及表面处理组成，规定如下：名称形式、尺寸、精度及旋转标准编号材料牌号表面处理7.2标记示例例1：YⅠ型弹簧，材料直径0.20mm，弹簧中径2.50mm，自由高度6mm，左旋，刚度、外径和自由高度的精度为2级，材料为碳素弹簧钢丝B组，表面镀锌处理。标记：YⅠ0.20*2.50*6-2左GB1973.3——89-D-Zn例2：YⅡ型弹簧，材料直径0.40mm，弹簧中径2.50mm，自由高度5mm，右旋，刚度、外径和自由高度的精度为3级，材料为弹簧用不锈钢丝B组。标记：YⅡ0.40*2.50*5GB1973.3--89-S8、计算方法8.1标准中的计算采用如下基本公式：切应力(N/mm²)：τ=(8PDK)/(πd³)变形量(mm)：F=(8PD³n)/(Gd4)最小套筒直径(mm):DTmin=1.2(D+d)注：ρ为弹簧材料密度，取ρ=7.85*10-6Kg/mm³。本标准适用于受变负荷作用次数在10³次以下的以及受变负荷作用次数...
