KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书VIP免费

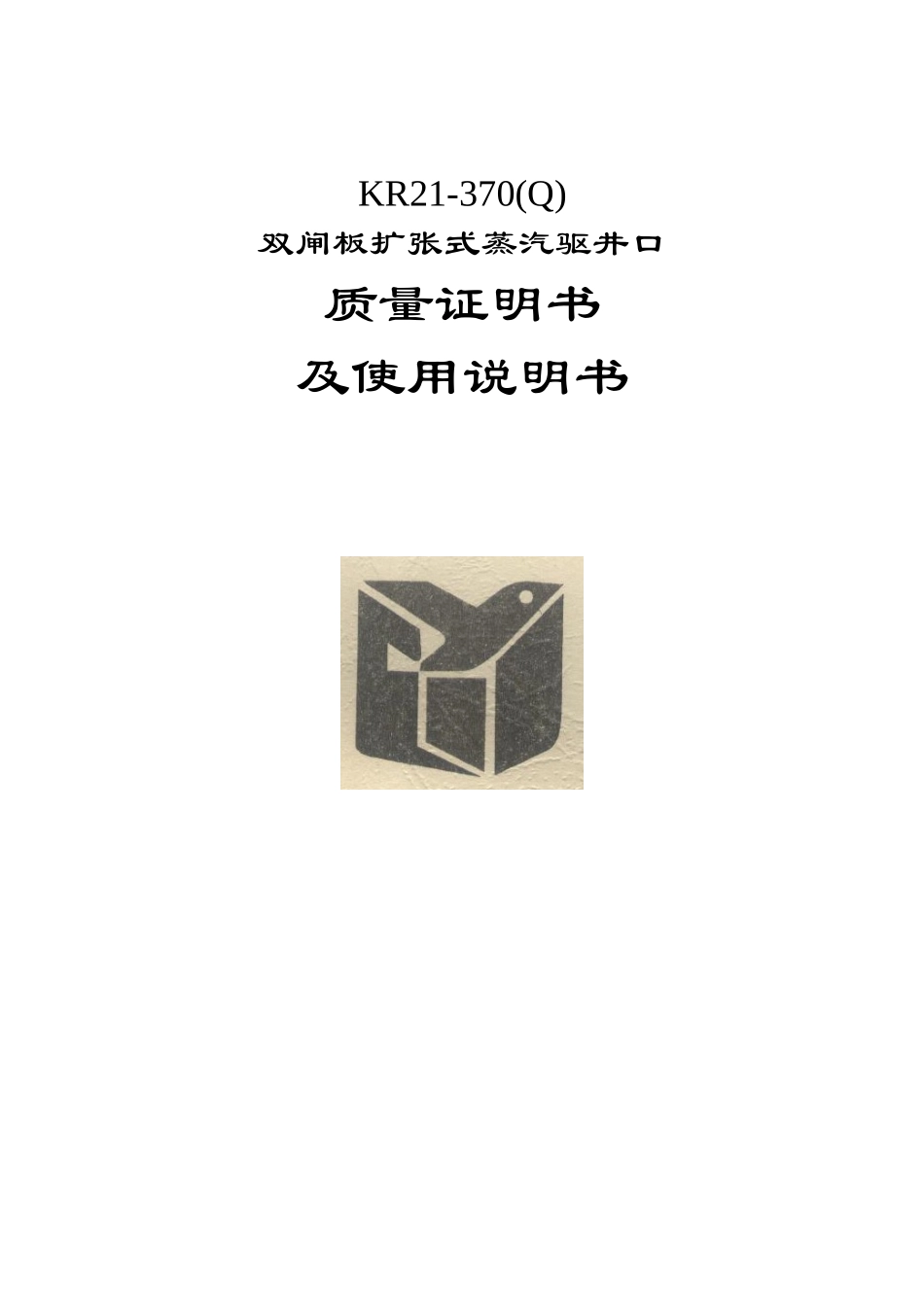

KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书_第1页
1/11

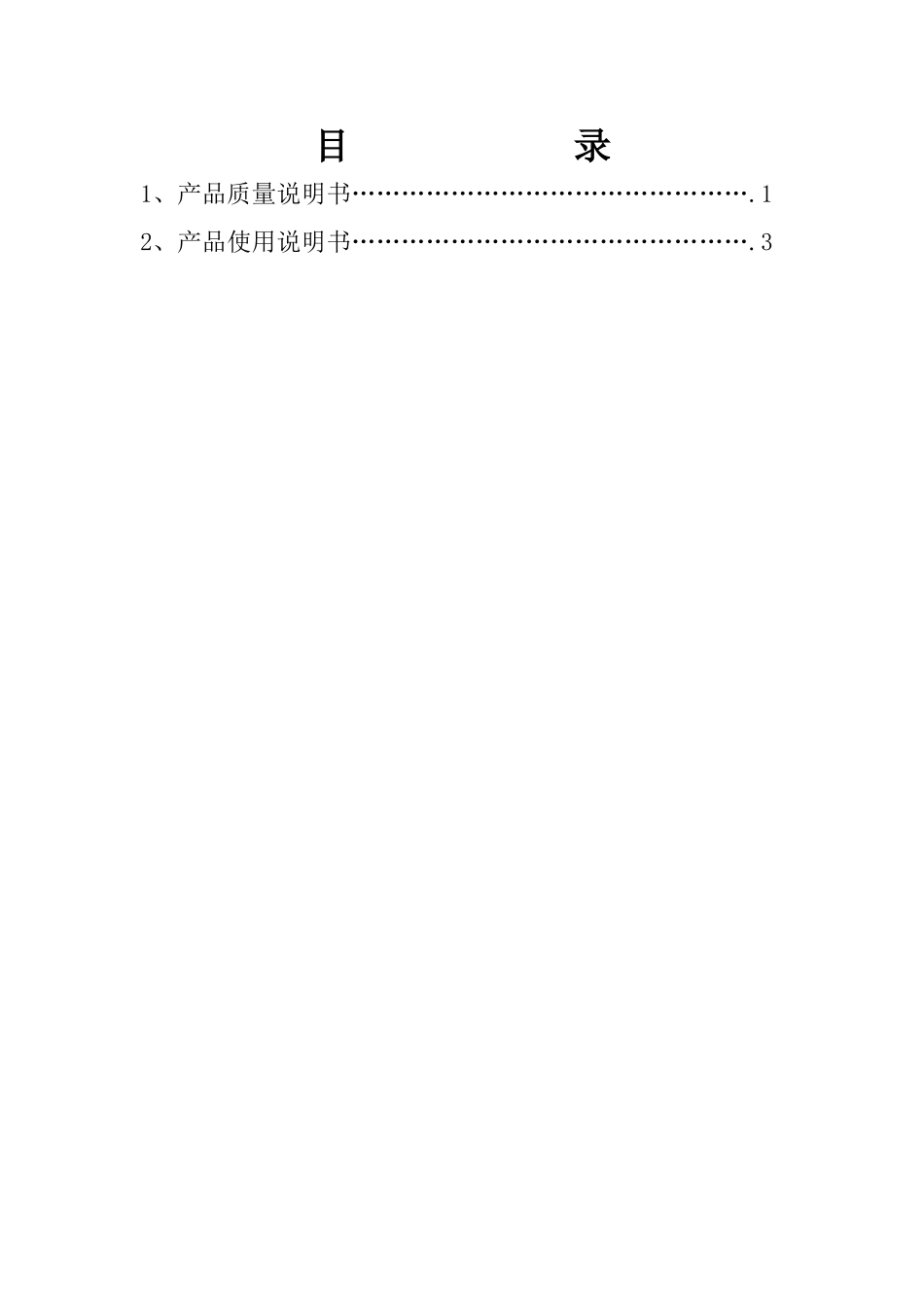

KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书_第2页
2/11

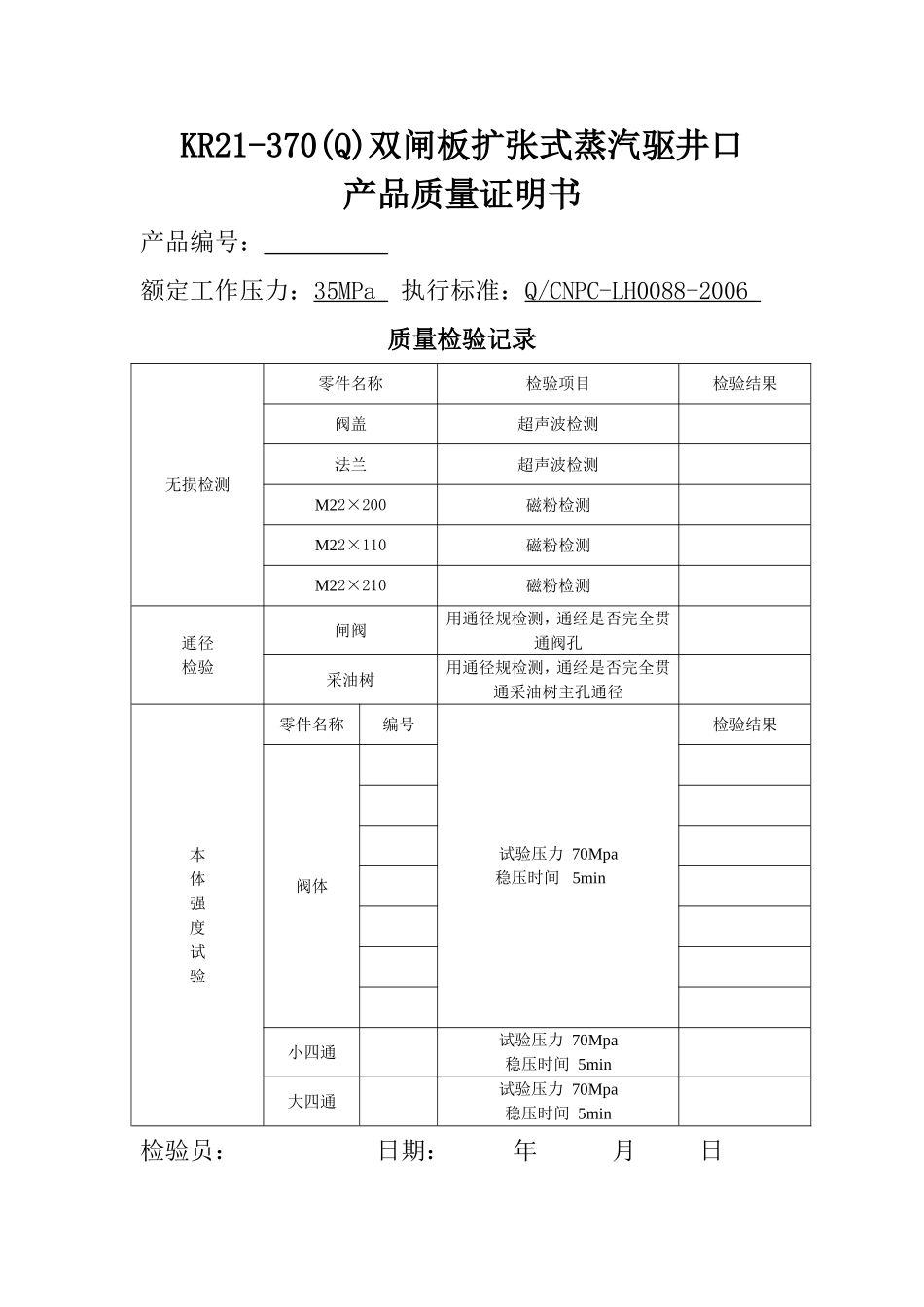

KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书_第3页
3/11
KR21-370(Q)双闸板扩张式蒸汽驱井口质量证明书及使用说明书目录1、产品质量说明书………………………………………….12、产品使用说明书………………………………………….3KR21-370(Q)双闸板扩张式蒸汽驱井口产品质量证明书产品编号:额定工作压力:35MPa执行标准:Q/CNPC-LH0088-2006质量检验记录无损检测零件名称检验项目检验结果阀盖超声波检测法兰超声波检测M22×200磁粉检测M22×110磁粉检测M22×210磁粉检测通径检验闸阀用通径规检测,通经是否完全贯通阀孔采油树用通径规检测,通经是否完全贯通采油树主孔通径本体强度试验零件名称编号试验压力70Mpa稳压时间5min检验结果阀体小四通试验压力70Mpa稳压时间5min大四通试验压力70Mpa稳压时间5min检验员:日期:年月日KR21-370(Q)双闸板扩张式蒸汽驱井口产品质量证明书产品编号:额定工作压力:35MPa执行标准:Q/CNPC-LH0088-2006质量检验记录密封性能试验零件名称检验项目检验结果闸阀试验压力35Mpa稳压时间5min井口装置试验压力35Mpa稳压时间5min检验员:日期:年月日质量技术监督中心负责人章:质量技术监督中心章:KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书设计文件名称使用说明书共7页产品型号、名称KR21-370(Q)双闸板扩张式蒸汽驱井口第1页1、概述该井口广泛适用于注汽、采油作业、是稠油开采中集注汽、采油于一体的专用采油设备,也适用于一般采油作业。该设备由套管法兰、大四通、油管挂法兰、阀闸、小四通等零部件组成,如图(一)所示。其阀闸为手动双平板单面强制密封扩张式闸阀,具体结构新颖密封可靠操作扭矩小等特点。整套井口主要零部件均采用优质合金钢和不锈钢制成,具有耐高温、耐高压、耐腐蚀、流体阻力小等特点。2、主要技术指标平板阀公称通径:65mm(29/16〞)工作压力:24MPa工作温度:-35~370℃工作介质:油、水、饱和蒸汽、修井液密封试验压力:35MPa(常温)强度试验压力:70MPa(常温)大四通垂直通径:165mm套管法兰连接螺纹:7-ⅡCSG油管挂法兰连接螺纹:41/2UPTBG连接形式:卡箍式3、主要零部件的工作原理KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书设计文件名称使用说明书共7页产品型号、名称KR21-370(Q)双闸板扩张式蒸汽驱井口第2页3.1双闸板扩张式闸阀(简称平板闸)3.1.1本井口装置所有闸阀均为双闸板扩张式闸阀,此种闸阀主要结构仿制了美国高温蒸汽阀的结构,同时结合我国的材料,加工现状作了适当的修改,其工作和结构原理如下。3.1.2关闭平板闸顺时针转动手轮,通过闸杆螺母带动阀杆下移,位于阀板中间的扩张器撑开阀板,使阀板紧贴在能浮动的阀座上,达到初封,由于阀板处于可游离状态,高压介质使其更紧密地压紧在阀座上,达到可靠的工作状态密封。3.1.3开启平板闸逆时针转动手轮,通过阀杆螺母使阀杆上移带动阀板、扩张器同时上移,克服了阀板和阀座之间的静摩擦力,再继续上移时,由于扩张器遇到阻力以致使阀板和扩张器之间松动,阀板在阀杆的带动下继续上移,直到阀板处于完全开启状态为止。由于阀板的结构特点,使其关闭,开启力矩小,无卡阻现象。3.1.4阀板、阀座、阀体之间的密封由于两瓣可分开又互相平行的阀板,可浮动的阀座和加在阀座与阀体之间的波纹圈,以及扩张闸板的扩张器组成,靠手轮输送的外力扩张闸阀,达到金属对金属的初始密封。3.1.5阀盖部位的密封KR21-370(Q)双闸板扩张式蒸汽驱井口使用说明书设计文件名称使用说明书共7页产品型号、名称KR21-370(Q)双闸板扩张式蒸汽驱井口第3页由适合高温高压工作特性的丁字型密封钢圈、阀盖、阀体组成,由双头螺栓给予紧力使钢圈变形达到较好的线密封。3.1.6阀杆填料密封部分密封填料选用的耐高温,摩擦阻力系数小的柔性石墨,同时阀盖与阀杆处采用上密封,填料具有45°斜口,可以在有压力情况下更换填料。3.1.7阀板、阀座采用焊Ni基合金工艺阀板、阀座密封面采用焊Ni基合金工艺,使摩擦副在高温下耐摩擦性能显著提高。3.2针型放气阀3.2.1针型放气阀主要用来控制和保护压力表,也作安装和更换压力表用。3.2.2当要了解油管和套管压力时,先将泄压螺钉旋紧,打开小手轮,让工作介质进入压力表,测出实际压力。然后关闭介质,使...
