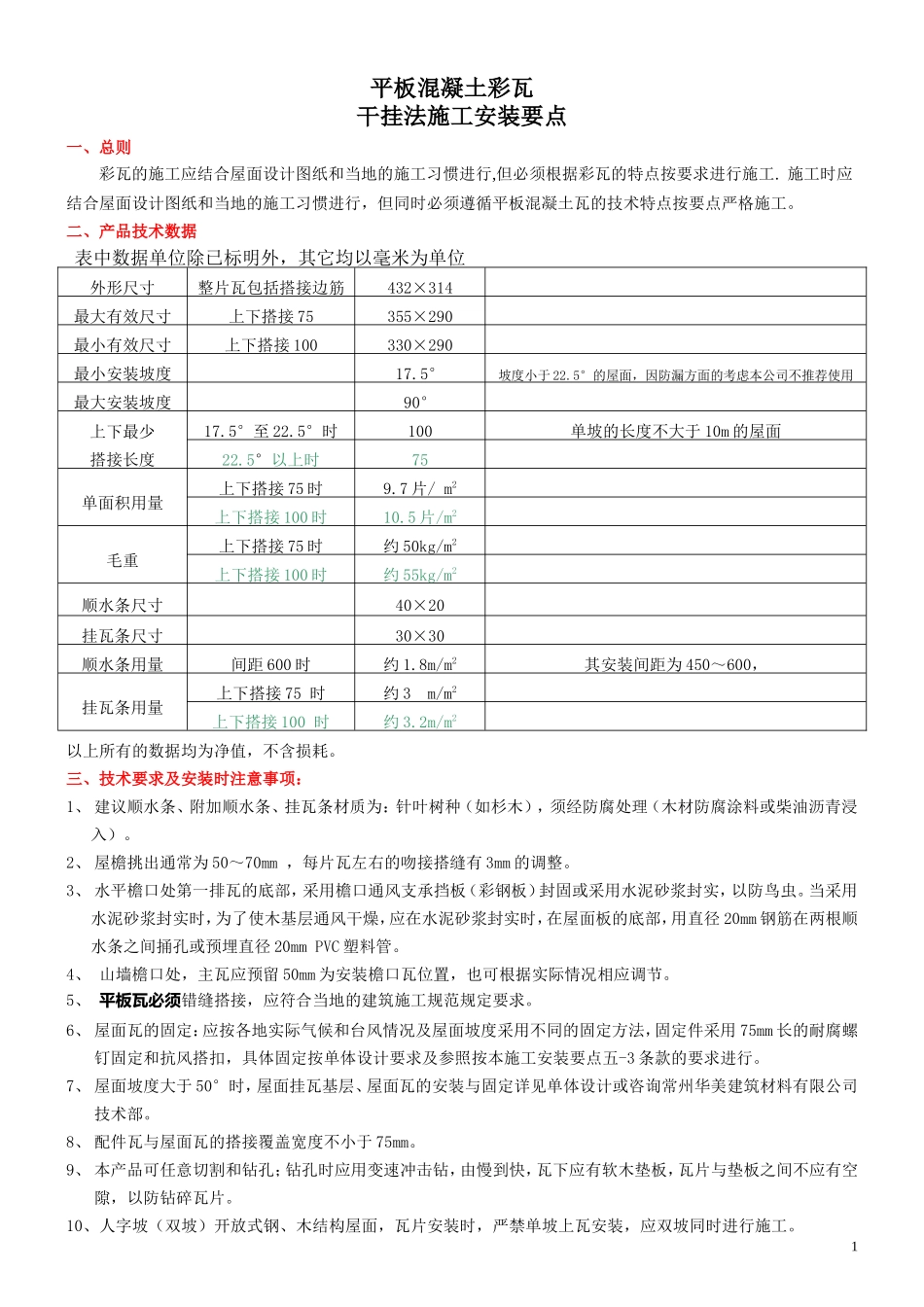

平板混凝土彩瓦干挂法施工安装要点一、总则彩瓦的施工应结合屋面设计图纸和当地的施工习惯进行,但必须根据彩瓦的特点按要求进行施工.施工时应结合屋面设计图纸和当地的施工习惯进行，但同时必须遵循平板混凝土瓦的技术特点按要点严格施工。二、产品技术数据表中数据单位除已标明外，其它均以毫米为单位外形尺寸整片瓦包括搭接边筋432×314最大有效尺寸上下搭接75355×290最小有效尺寸上下搭接100330×290最小安装坡度17.5°坡度小于22.5°的屋面，因防漏方面的考虑本公司不推荐使用最大安装坡度90°上下最少搭接长度17.5°至22.5°时100单坡的长度不大于10m的屋面22.5°以上时75单面积用量上下搭接75时9.7片/m2上下搭接100时10.5片/m2毛重上下搭接75时约50kg/m2上下搭接100时约55kg/m2顺水条尺寸40×20挂瓦条尺寸30×30顺水条用量间距600时约1.8m/m2其安装间距为450～600，挂瓦条用量上下搭接75时约3m/m2上下搭接100时约3.2m/m2以上所有的数据均为净值，不含损耗。三、技术要求及安装时注意事项：1、建议顺水条、附加顺水条、挂瓦条材质为：针叶树种（如杉木），须经防腐处理（木材防腐涂料或柴油沥青浸入）。2、屋檐挑出通常为50～70mm，每片瓦左右的吻接搭缝有3mm的调整。3、水平檐口处第一排瓦的底部，采用檐口通风支承挡板（彩钢板）封固或采用水泥砂浆封实，以防鸟虫。当采用水泥砂浆封实时，为了使木基层通风干燥，应在水泥砂浆封实时，在屋面板的底部，用直径20mm钢筋在两根顺水条之间捅孔或预埋直径20mmPVC塑料管。4、山墙檐口处，主瓦应预留50mm为安装檐口瓦位置，也可根据实际情况相应调节。5、平板瓦必须错缝搭接，应符合当地的建筑施工规范规定要求。6、屋面瓦的固定：应按各地实际气候和台风情况及屋面坡度采用不同的固定方法，固定件采用75mm长的耐腐螺钉固定和抗风搭扣，具体固定按单体设计要求及参照按本施工安装要点五-3条款的要求进行。7、屋面坡度大于50°时，屋面挂瓦基层、屋面瓦的安装与固定详见单体设计或咨询常州华美建筑材料有限公司技术部。8、配件瓦与屋面瓦的搭接覆盖宽度不小于75mm。9、本产品可任意切割和钻孔；钻孔时应用变速冲击钻，由慢到快，瓦下应有软木垫板，瓦片与垫板之间不应有空隙，以防钻碎瓦片。10、人字坡（双坡）开放式钢、木结构屋面，瓦片安装时，严禁单坡上瓦安装，应双坡同时进行施工。1四、钢筋混凝土现浇屋面及钢、木结构屋面施工安装方法（一）、施工前对屋面要求：混凝土现浇屋面1、混凝土现浇屋面找平层的整体平整度最大误差不超过±5mm，每排瓦距离左右最大误差不超过5mm。以保证瓦片安装后平整，使内外边筋咬接紧密，挡雨檐相互吻合。按照施工图纸的示意线，对正脊、斜脊、排水沟应做成轮廓线条，不应草草了事。找平层施工后应保养3至7天，才能进行下一道工序。2、做完水平、山墙檐口的装饰面层等工序。但山墙檐口的装饰面层应高出找平层20mm.3、屋面中设计有防水层的部分时，应按相应的施工规范规定施工完毕，才能进行下一道工序。钢、木结构屋面1、屋面基层：一般采用20～25mm厚屋面板，表面的整体平整度要求同上。若不采用屋面板，则挂瓦条的表面平整度要求同上，但是为了加强防水，保护屋面板，必须在顺水条与挂瓦条之间加铺一层垫毡(如350＃油毡或聚合物改性沥青防水卷材)，油毡在顺水条之间的下垂度，不超过40mm，油毡铺设应与瓦屋檐平行，自下向上铺，横跨屋脊相互搭接至少100mm，在屋檐处应挑出25mm。屋面基层的施工，应按相应的建筑施工安装规范规定进行。2、水平檐口的封檐处：如采用封檐板封檐时，封檐板应先行安装，其上端须高出屋面板80mm，以取代第一排的双层挂瓦条，又起到了封檐的作用。此处也可以用120mm×80mm的三角木代替安装，也可取到同样的作用。3、山墙檐口的封檐处：如采用封檐板封檐时，封檐板应先行安装，其上端须高出屋面板40mm，以取代此处的附加顺水条，一是起到防水的作用，二是便于安装檐口瓦。（二）、对屋面的放线定位放线定位的规则：混凝土现浇屋面：在找平层或防水层上放线。木结构屋面：有屋面板时，在防水卷材上放线。无屋面板时，①在檩条上确定顺水条的位置线。②铺钉垫毡。...
