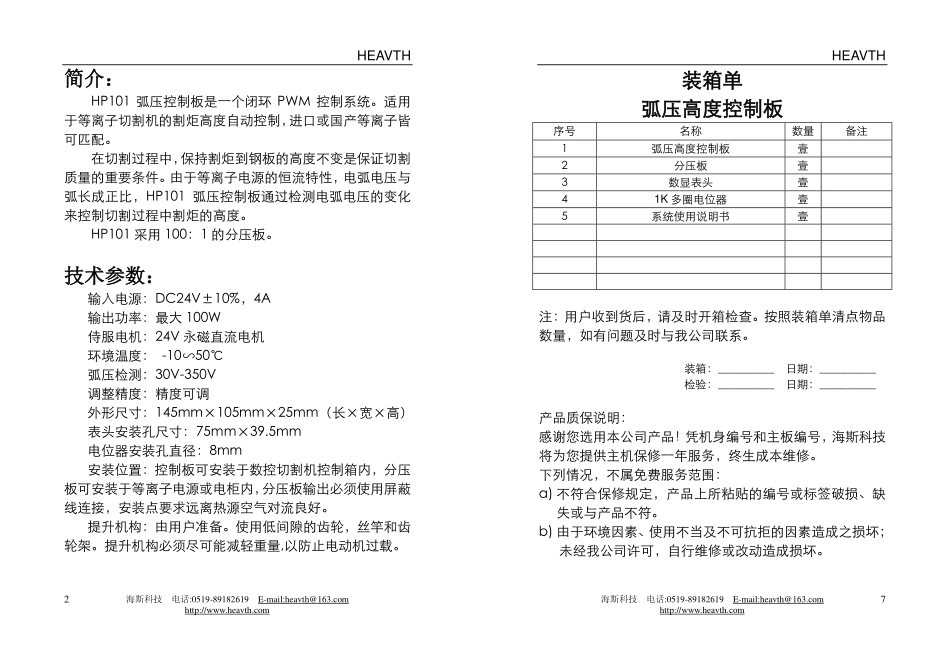

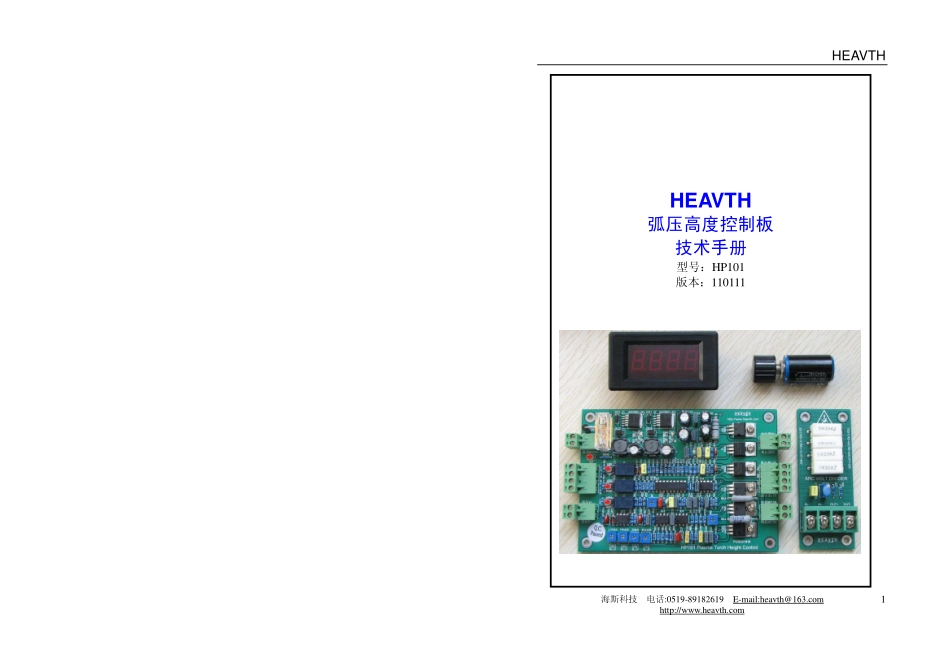

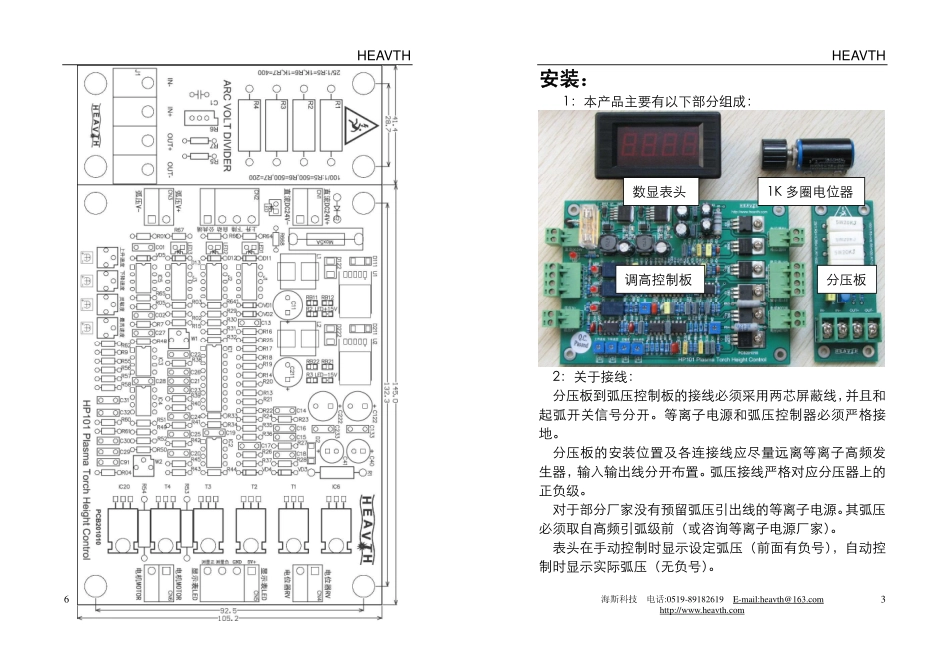

HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com1HEAVTH弧压高度控制板技术手册型号:HP101版本:110111HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com2简介:HP101弧压控制板是一个闭环PWM控制系统。适用于等离子切割机的割炬高度自动控制,进口或国产等离子皆可匹配。在切割过程中,保持割炬到钢板的高度不变是保证切割质量的重要条件。由于等离子电源的恒流特性,电弧电压与弧长成正比,HP101弧压控制板通过检测电弧电压的变化来控制切割过程中割炬的高度。HP101采用100:1的分压板。技术参数:输入电源:DC24V±10%,4A输出功率:最大100W侍服电机:24V永磁直流电机环境温度:-10∽50℃弧压检测:30V-350V调整精度:精度可调外形尺寸:145mm×105mm×25mm(长×宽×高)表头安装孔尺寸:75mm×39.5mm电位器安装孔直径:8mm安装位置:控制板可安装于数控切割机控制箱内,分压板可安装于等离子电源或电柜内,分压板输出必须使用屏蔽线连接,安装点要求远离热源空气对流良好。提升机构:由用户准备。使用低间隙的齿轮,丝竿和齿轮架。提升机构必须尽可能减轻重量,以防止电动机过载。HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com7装箱单弧压高度控制板序号名称数量备注1弧压高度控制板壹2分压板壹3数显表头壹41K多圈电位器壹5系统使用说明书壹注:用户收到货后,请及时开箱检查。按照装箱单清点物品数量,如有问题及时与我公司联系。装箱:__________日期:__________检验:__________日期:__________产品质保说明:感谢您选用本公司产品!凭机身编号和主板编号,海斯科技将为您提供主机保修一年服务,终生成本维修。下列情况,不属免费服务范围:a)不符合保修规定,产品上所粘贴的编号或标签破损、缺失或与产品不符。b)由于环境因素、使用不当及不可抗拒的因素造成之损坏;未经我公司许可,自行维修或改动造成损坏。HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com6HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com3安装:1:本产品主要有以下部分组成:2:关于接线:分压板到弧压控制板的接线必须采用两芯屏蔽线,并且和起弧开关信号分开。等离子电源和弧压控制器必须严格接地。分压板的安装位置及各连接线应尽量远离等离子高频发生器,输入输出线分开布置。弧压接线严格对应分压器上的正负级。对于部分厂家没有预留弧压引出线的等离子电源。其弧压必须取自高频引弧级前(或咨询等离子电源厂家)。表头在手动控制时显示设定弧压(前面有负号),自动控制时显示实际弧压(无负号)。分压板调高控制板数显表头1K多圈电位器HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com4电气连接:直流24V正直流24V负手动上升手动下降手/自动切换控制公共端分压板输出正分压板输出负直流24V电机直流24V电机表头电源正表头电源负表头INPUT负表头INPUT正设定电位器设定电位器手动上升速度调节手动下降速度调节系统最大速度调节控制灵敏度调节HEAVTH海斯科技电话:0519-89182619E-mail:heavth@163.comhttp://www.heavth.com5
