TSC TTP244标签打印机操作手册VIP免费

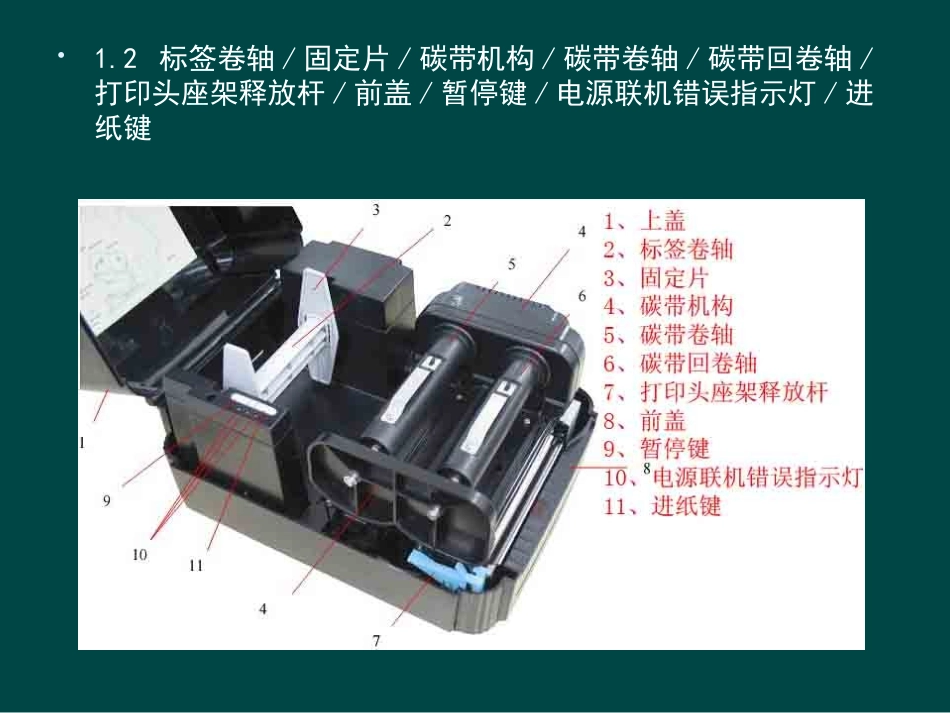

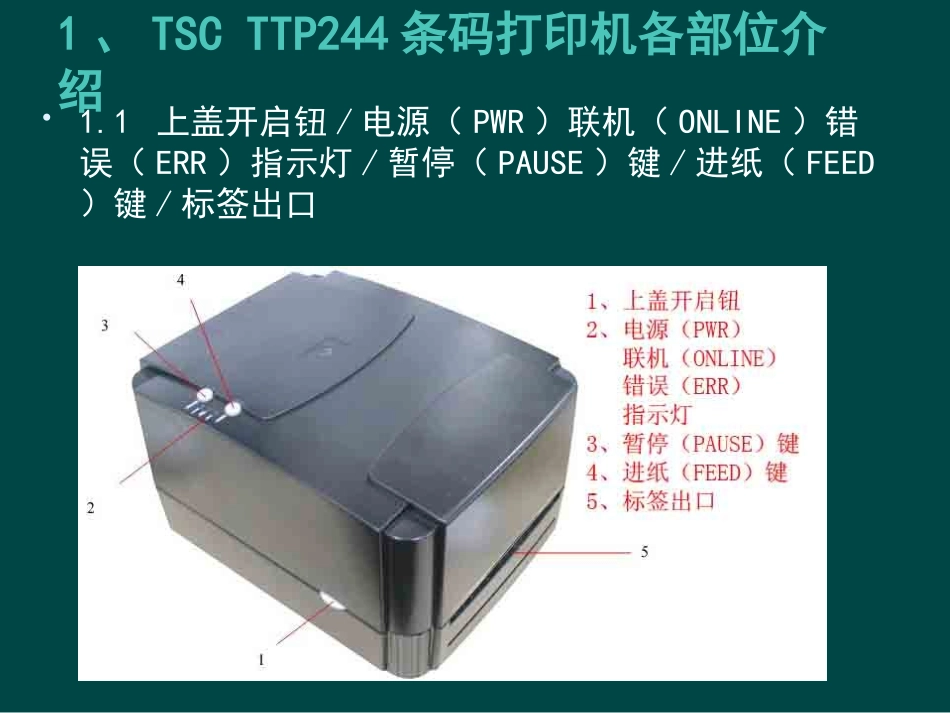

TSCTTP244标签打印机操作手册1、TSCTTP244条码打印机各部位介绍1.1上盖开启钮/电源（PWR）联机（ONLINE）错误（ERR）指示灯/暂停（PAUSE）键/进纸（FEED）键/标签出口1.2标签卷轴/固定片/碳带机构/碳带卷轴/碳带回卷轴/打印头座架释放杆/前盖/暂停键/电源联机错误指示灯/进纸键1.3电源开关/电源供应器接头/RS2329孔接口/USB接口/标签纸入口2、TSCTTP244条码打印机标配安装说明2.1标签纸安装注意：装设标签纸前，请先将导纸器向两侧推开，若欲装设的标签纸为具有黏性的贴纸，请小心装设不要让贴纸翘起，避免贴纸粘附在打印头，影响打印头的打印品质。①打开打印机的上盖；②按下打印头座架释放杆打开打印头座架；③将标签卷轴插入标签卷（印字面向外卷）之中心孔内，将固定片接到标签卷轴上，将标签卷平稳地放置于标签架的凹槽中；④依底座印有LABEL的箭头指示方向，将标签卷之前端从打印头座架下，经由压杆上方，再向前经过标签出口拉出；⑤依照纸卷宽度调整导纸器，使其与标签卷宽度相符；⑥压下打印头座架；⑦将标签卷往反方向卷紧，使标签纸保持张紧的状态；⑧关闭打印机上盖；⑨打开打印机电源，打印机将自动侦测是否安装好碳带，据以设定为热敏模式或热转印模式2.2碳带安装(现用热敏头可无视)①打开上盖；②将碳带回卷轴插入空的碳带纸轴中；③将碳带卷轴插入碳带轴中；④将打印头座架释放杆往上拉，打开打印头座架；⑤拉住碳带前端向后拉，经由打印头座架下方往前拉到碳带回卷轴上方，用胶带将碳带前端的透明部份平整地贴附于碳带回卷轴的纸轴上；⑥以顺时针方向卷动碳带回卷轴，使碳带前端的透明部份平整地依附在回卷轴上，直到看见黑色碳带为止；⑦卷紧碳带使碳带上没有任何褶皱；⑧闭上打印头座架；⑨闭上上盖，按下进纸钮，直到联机指示灯亮起绿灯。2.3驱动程序安装方式①找到打印机驱动文件夹；②点击条码机驱动程式安装；③依照安装视窗的指示进行安装；④选取“安装打印机驱动方式”；⑤选取安装的条码机型号；⑥指定打印机连接接口；⑦指定打印机名称并完成；⑧在打印机设定页确认所有安装设定皆正确后按下“完成”键盘，即可开始复制驱动程序文件；⑨当驱动程序文件复制结束之后即可完成驱动程序安装，在windows的控制面板的“打印机和传真”选项里即会新增刚完成安装的条码机图示3、TSCTTP244条码打印机操作说明3.1按键及指示灯说明●电源指示灯电源打开时，此绿色的电源指示灯会亮着。●联机指示灯打印机待机时，此绿色的联机指示灯会亮着，暂停键被按下时，联机指示灯会闪烁。●错误指示灯打印机错误发生时，如记忆体错误、语法错误等，此红色的错误指示灯会亮着；缺纸、缺碳带等错误红色灯会闪烁。●暂停键暂停键能让使用者暂时停止工作的执行，若要取消暂停状态，请再按一次暂停键。按了暂停键之后，打印机会①印完正在处理中的标签后停止；②联机指示灯闪烁；③将所有尚未列印的资料保留在记忆体中。如此，使用者便可以在此空挡换标签纸或碳带，再按一次暂停键打印机又开始动作。注意：如果按暂停键超过3秒以上，打印机重设且所有列印工作的资料都会丢失。●进纸键按进纸键可将标签卷移至下一标签的列印起点（视所设定的纸张种类及标签长度而定）3.2开机功能设定有三种开机功能可以来设定或测试打印机的硬件，在开机时同时按住进纸键或暂停键便可启动这些功能，此三种功能为：①自我测试；②间隔感应器灵敏度得校正；③打印机初始化。3.2.1自动测试功能欲开始自测模式，请先关闭打印机电源，装好碳带、标签纸，按下进纸键不放然后打开打印机电源，此时即进入自测模式。首先，打印机会开始侦测装设在打印机上标签纸的长度及标签纸间隙（Gap）的位置，如果打印机在侦测7英寸后未找到间隙，它会将标签纸视为连续纸，接着打印出打印头检查图样供检查打印头的目前打印品质，然后开始列印打印机内部的设定值，此时可以放开进纸键，欲离开自测模式，关掉电源，重开打印机即可正常打印。自我测试结束后，打印机会自动进入除错模式（dumpmode），在此模式下，所有传送自主机的字元资料，将会以分为两列的方式列印出来，请关掉打印机后再打开电源以让打...
