BK-3000系列变频恒压供水控制器VIP免费

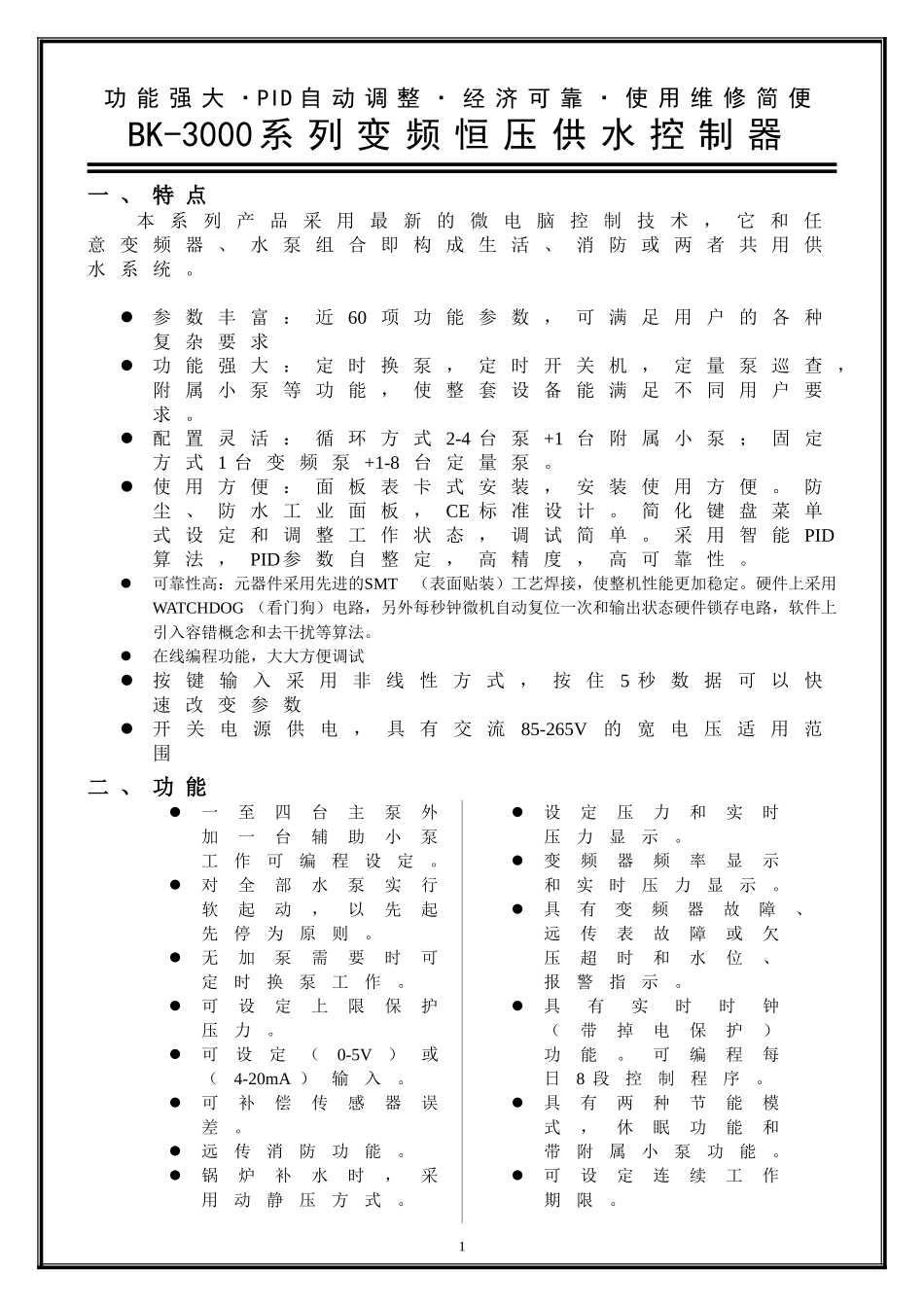

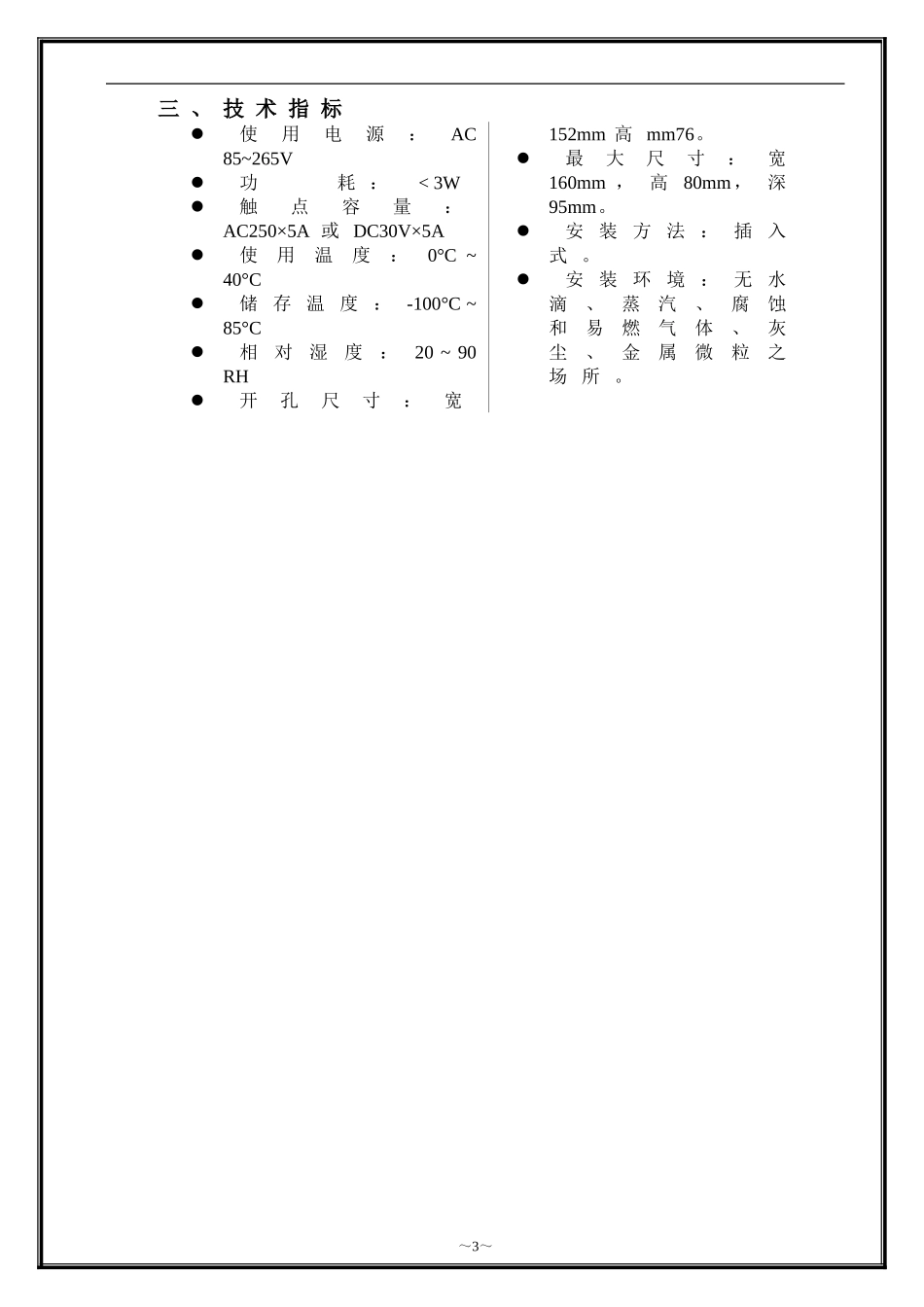

功能强大·PID自动调整·经济可靠·使用维修简便BK-3000系列变频恒压供水控制器一、特点本系列产品采用最新的微电脑控制技术，它和任意变频器、水泵组合即构成生活、消防或两者共用供水系统。参数丰富：近60项功能参数，可满足用户的各种复杂要求功能强大：定时换泵，定时开关机，定量泵巡查，附属小泵等功能，使整套设备能满足不同用户要求。配置灵活：循环方式2-4台泵+1台附属小泵；固定方式1台变频泵+1-8台定量泵。使用方便：面板表卡式安装，安装使用方便。防尘、防水工业面板，CE标准设计。简化键盘菜单式设定和调整工作状态，调试简单。采用智能PID算法，PID参数自整定，高精度，高可靠性。可靠性高：元器件采用先进的SMT（表面贴装）工艺焊接，使整机性能更加稳定。硬件上采用WATCHDOG（看门狗）电路，另外每秒钟微机自动复位一次和输出状态硬件锁存电路，软件上引入容错概念和去干扰等算法。在线编程功能，大大方便调试按键输入采用非线性方式，按住5秒数据可以快速改变参数开关电源供电，具有交流85-265V的宽电压适用范围二、功能一至四台主泵外加一台辅助小泵工作可编程设定。对全部水泵实行软起动，以先起先停为原则。无加泵需要时可定时换泵工作。可设定上限保护压力。可设定（0-5V）或（4-20mA）输入。可补偿传感器误差。远传消防功能。锅炉补水时，采用动静压方式。设定压力和实时压力显示。变频器频率显示和实时压力显示。具有变频器故障、远传表故障或欠压超时和水位、报警指示。具有实时时钟（带掉电保护）功能。可编程每日8段控制程序。具有两种节能模式，休眠功能和带附属小泵功能。可设定连续工作期限。1可用密码保护已有的工作设置1三、技术指标使用电源：AC85~265V功耗：<3W触点容量：AC250×5A或DC30V×5A使用温度：0°C~40°C储存温度：-100°C~85°C相对湿度：20~90RH开孔尺寸：宽152mm高mm76。最大尺寸：宽160mm，高80mm，深95mm。安装方法：插入式。安装环境：无水滴、蒸汽、腐蚀和易燃气体、灰尘、金属微粒之场所。～3～四、安装和配线1.控制器端子接线图如下：注：虚线内为控制器内元件2.控制器端子接线图说明端子控制器端子接线图说明5V/IN/COM模拟输入，连接电阻远传压力表。接4-20mA信号时，在IN和COM间并接250欧姆精密电阻（若接变送器，需外接24V稳压电源）。I1低水位信号输入。I1有效（与G2短接）时，系统停止运行，显示Er01报警。当I1与G2断开时，系统恢复运行。I2外部报警信号输入。I2有效（与G2短接）时，系统停止运行，显示Er02报警，I2与G2断开时，报警依然保持，按编程键可取消报警。当做多泵系统（有两个以上的泵同时运行的情况）时，请接变频器报警输出信号，以免变频器发生故障时系统不知道，导致工频泵直起，威胁管网安全。I3第二压力选择信号。I3有效（与G2短接）时，设定压力变为参数Pr001的值，此功能主要为锅炉补水时选用。G2I1，I2，I3的输入公共端D/A--G模拟输出。0—10V电压信号，接变频器频率～5～控制端子。FR/RM/CM变频器运行控制端，集电极开路输出，CM为公共端，容量30mA。FR接变频器运行控制端，RM接变频器滑行停止端(当系统工作于循环启动方式时，否则不必接RM)。若变频器无滑行停止端子，应将变频器停止方式设为滑行停车方式（或叫自由停车方式）。参考P3页图。B1—B4变频泵控制输出，接交流220V接触器，触点容量5A。当驱动大功率接触器时，请加中间继电器，以下同。D1—D4工频泵控制输出，接交流220V接触器，触点容量5A。D5附属小泵控制接点，接交流220V接触器，触点容量5A。PE/N/LAC220V电源，PE为接地端。3.与各种变频器的连接方法(举例8种)富士西门子三星台达三肯松下电器明电舍ABBD/A12311AVIVRFFINFSVAI1G1149ACMACMGCOMAGNDFRFWD5，61FWDFRI1FRUNDI1RMBXRSTR/MI4CMCM97DCMDCM1GRYOAGND变频器接线注意要点：（1）将变频器的频率控制和起停设为外部控制方式。（2）当系统工作于循环启动方式时，若变频器无滑行停止端子，应将变频器停止方式设为滑行停车方式（或叫自由停车方式）。（3）变频器运行控制端子（FR/RM/CM）是有方向性的，要确保...
