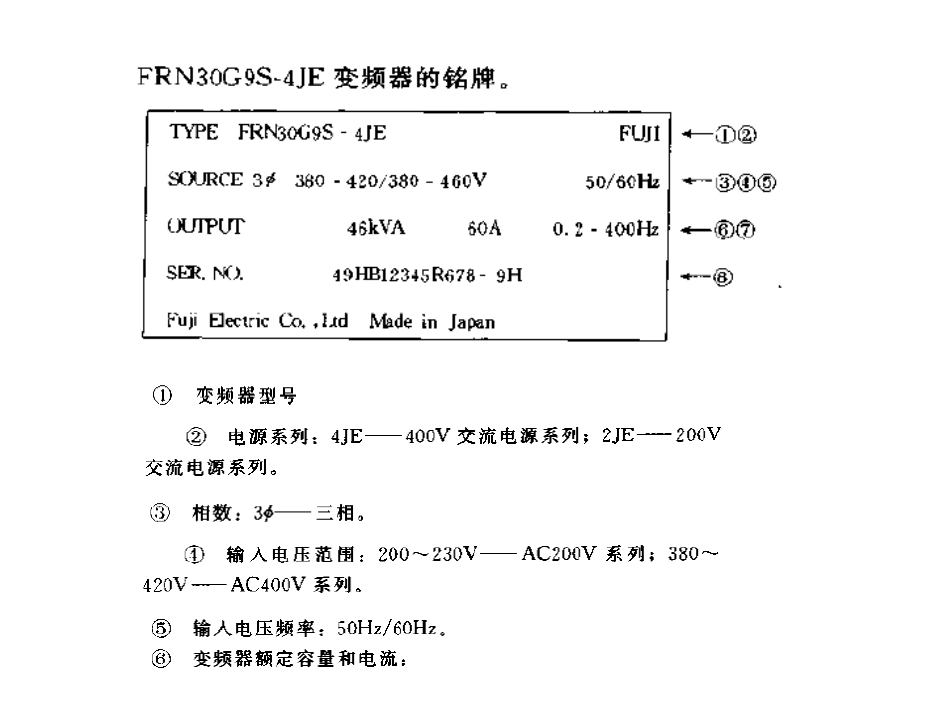

变频器的安装接线、调试变频器的基本结构目前生产中广泛应用的是通用变频器，根据功率的大小，从外形上看有书本型结构(0．75～37KW)和装柜型结构(45～1500kW)两种。原理框图和接线图原理框图：如图7—2所示。从图中可知变频器的各组成部分，以便于接线和维修。接线图：图7—3所示为富士FRN—G9S/P9S系列变频器基本接线图。卸下表面盖板就可看见出接线端子。接线时应注意以下几点，以防接错：①输入电源必须接到R、S、T上，输出电源必须接到端子U、V、W上，若错接，会损坏变频器。②为了防止触电、火灾等灾害和降低噪声，必须连接接地端子。③端子和导线的连接应牢靠，要使用接触性好的压接端子。④配完线后，要再次检查接线是否正确，有无漏接现象，端子和导线间是否短路或接地。⑤通电后，需要改接线时，即使已经关断电源，也应等充电指示灯熄灭后，用万用表确认直流电压降到安全电压(DC25V以下)后再操作。若还残留有电压就进行操作，会产生火花，这时先放完电后再进行操作1.主电路的连接端子符号端子名称说明R、S、T主电路电源端子连接三相电源U、V、W变频器输出端子连接三相电动机P1、P(+)直流电抗器连接用端子改善功率因数的电抗器P(+)，DB外部制动电阻器连接用端子连接外部制动电阻(选用件)P(+)，N(—)制动单元连接端子连接外部制动单元PE变频器接地用端子变频器机壳的接地端子表7—1主电路端子和连接端子的功能进行主电路连接时应注意以下几点：(1)主电路电源端子R、S、T，经接触器和空气开关与电源连接。不用考虑相序。(2)变频器的保护功能动作时，继电器的常闭触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。(3)不应以主电路的通断来进行变频器的运行、停止操作。需用控制面板上的运行键(RUN)和停止键(STOP)或用控制电路端子FWD（REV）来操作。(4)变频器输出端子(U、V、W)最好经热继电器再接至三相电机上，当旋转方向与设定不一致时，要调换U、V、W三相中的任意二相。(5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上。(6)从安全及降低噪声的需要出发，及防止漏电和干扰侵入或辐射出去，必须接地。根据电气设备技术标准规定，接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台的接地端相接后再接地，如图7—5所示图7—5变频器接地方式示意图a)专用地线（好）b)共用地线（正确）c)共通地线（不正确）分类标记端子名称说明频13电位器电源频率设定电位器用稳压电源十10VDC(最大输出电流：10mA)率12电压输入0～+10VDC／O至最大输出频率设C1电流输入+4～+20mADC/0至最大输出频率定11公共端端子12、13、C1和V1公共端命令输入FWD正转运行命令FWD—CM：接通，电动机正向运行；断开，电动机减速停止REV反转运行命令REV—CM：接通，电动机反向运行；断开，电动机减速停止HLD3线运行停止命令HLD—CM接通时，FWD或REV端于的脉冲信号能自保持，能由短时接通的按钮操作BX电动机滑行停止命令BX—CM接通时，电动机将滑行停止，不输出任何报警信号THR外部故障跳闸命令THR—CM断开，发生OH2跳闸，电动机将滑行停止，报警信号(OH2)自保持RST报警复位变频器报警跳闸后，RST—CM瞬时接通(≥0．1s)，使报警复位监视输出FMA—11模拟监视器输出0～十10VDC电压；正比于由F46／0～F46／3选择的监视信号0：输出额率2：输出转矩1：输出电流3：负载率FMP—CM频率监视器(脉冲输出)脉冲频率=(F43)x(变频器输出频率)接点输出30A，30B，30C报警输出保护功能动作时，输出接点信号控制输入X1，X2，X3多步速度选择端子X1、X2和X3的ON/OFF组合能选择8种不同的频率fxX4，X5选择加/减时间2、3或4端于X4和X5的ON/OFF组合能选择4种不同的加/减速时间COM公共端接点输入信号和脉冲输出信号(FMP)的公共端开路集电极输出Y1输出1由F47选择各端子功能代码：功能0：变频器正在运行(RUN）1：频率到达信号(FAR)2：频率值检测信号(FDT)3：过载预报倍号(OL)4：欠压信号(LU）5：键盘操作模式6：转矩限制模式7：变频器停止模式8：自动再启动模式9：自动复...
