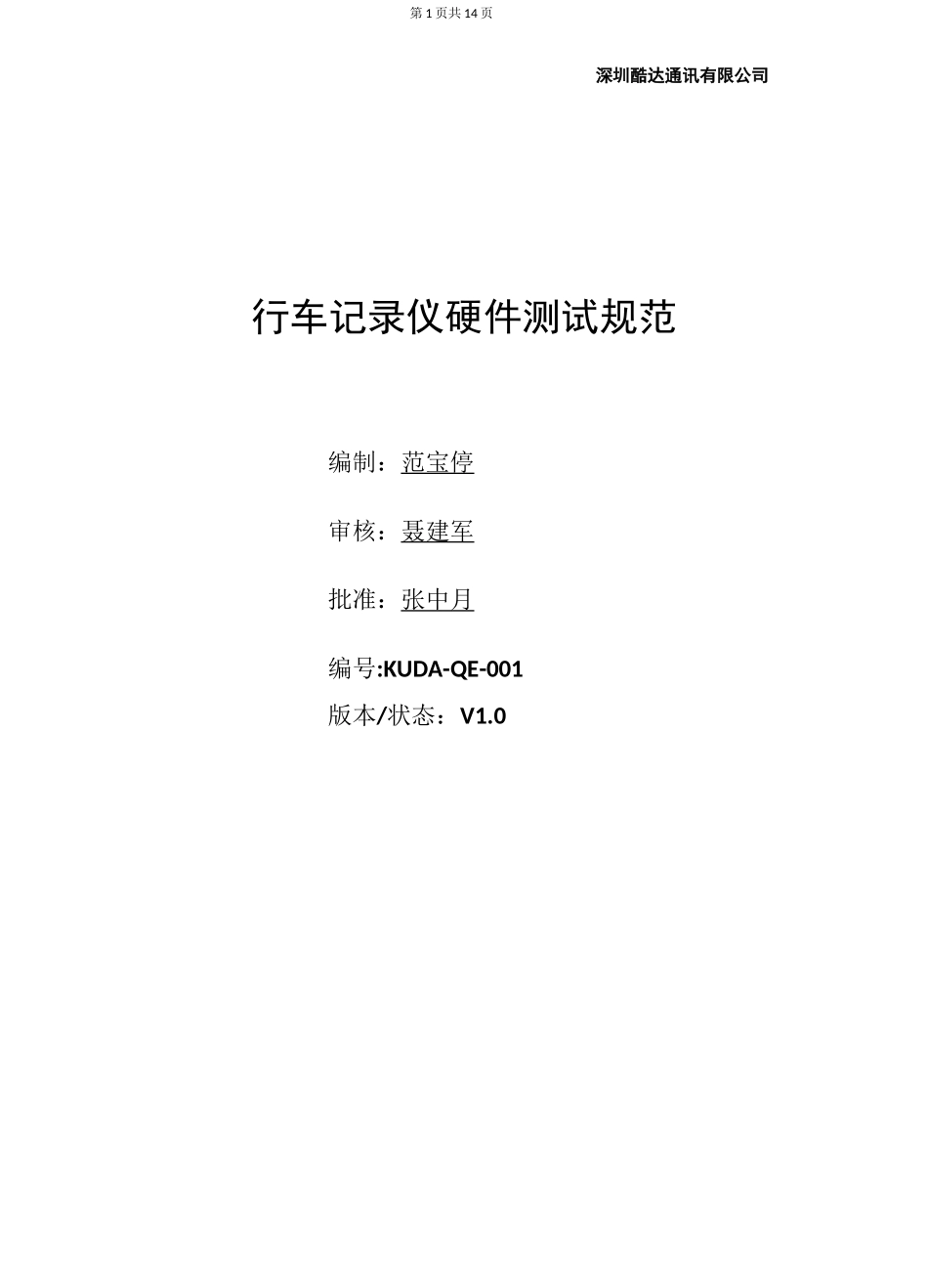

第1页共14页深圳酷达通讯有限公司行车记录仪硬件测试规范编制：范宝停审核：聂建军批准：张中月编号:KUDA-QE-001版本/状态：V1.0文件编号行车记录仪硬件测试规范版本/状态V1.0生效日期第2页共14页文件编号行车记录仪硬件测试规范版本/状态V1.0生效日期第3页共14页文件编号行车记录仪硬件测试规范版本/状态V1.0生效日期第4页共14页2记录仪按正常工作方式接入信号；3外设内存卡功能的记录仪需插卡测试；4上下方向上进行扫频振动试验，扫频速度为1oct/min,频率为10-50HZ（扫频），其中5Hz-11Hz频段范围内，振幅为10mm；11Hz-300Hz频段范围内时，振动加速度值为50m/s3.试验后检查记录仪外观结构、主要功能和数据记录，应无异常自由跌落测试1、参考标准GBT2423.8T995,YD/T153920062、测试产品的6个面，测试顺序背面-右侧面-正面-左侧面-顶面-底部3、测试共进行两轮跌落面为大理石面或混泥土地面上4、开机模式下测试，插好所有的卡类1、功能外观正常2、电池盖扣合完好电池没有脱出状态不允许掉电、关机、自动重启、重新搜索网等问题。不接受SIM/T卡的功能性问题。3、扣位不经过拆装机即可恢复的开口可接受，但不接口卡位变形和断裂4、不接受脱漆，可有轻微撞痕4第5页共14页行车记录仪硬件测试规范文件编号版本/状态V1.0生效日期冲击测试1将记录仪按正常工作方式接入信号，并安装在试验台上（试验装置符合GB/T2423.5的要求）；2在X、Y、Z三个方向分别进行峰值加速度为490m/s2,脉冲持续时间为11ms的半正弦波脉冲击3次。试验后检查记录仪外观结构、主要功能和数据记录，应无异常10按键粘性强度测试用3M600胶纸牢牢贴住按键（所有的键），1分钟后用力垂直拔起。按键无脱落、起翘等不良、丝印完好3数据接口插拔力1.将样品固定在测试夹具上，插头使用原装数据线接口插头，不允许使用特制插头；2.以12.5mm/min的速度对数据接口进行插拔，记录取大插入力和拔出力；3.重复5次,计算平均值作为最终结果；1.外观无重大不良，不允许有破裂，允许有轻微的刮伤和磨损；2.插入力和拔出力应满足：10〜35N3喇叭煲机老化测试1、参考标准：GBT9396-19962、单体粉红燥音老化72H3、扫频仪在测试完成后喇叭功能正常，不接受嗡嗡声、吱吱声或破音等声音异常情况4第6页共14页文件编号行车记录仪硬件测试规范版本/状态V1.0生效日期第7页共14页测试项目测试方法判定标准样品数量文件编号行车记录仪硬件测试规范版本/状态V1.0生效日期第8页共14页高温工作测恒定湿热测行车记录仪硬件测试规范第9页共14页1将记录仪按正常工作方式接入信号,接入作2将连接完毕的记录仪整机放入高温验箱，在70°C/240h,其间记录1h接通电源，1h断开电源，连续通循环直至试验结1.记录仪按正常工作方式接入信2.将连接完毕并处于不通电状态的记仪放入试验箱，设置为40C±2C、相对湿度为90%-95%的环境中保持3•接通记录仪标称电源电压，在正常作状态下再保持文件编号版本/状态1•试验中及试验后检查记录外观结构、主要功能和数据录，应无异试验中及试验后检查记录仪观结构、主要功能和数据录，应无异V1.5）寿命可靠性测试测试项目测试方法判定标准样品数量使用按键寿命测试仪测试样品按键1.外观无破损；按键寿命测5000次，40-60次/min；3试2.按键触觉良好，灵敏度良好，样品状态：开机按键功能测试正常；第10页共14页行车记录仪硬件测试规范文件编号版本/状态生效日期V1.0SD卡槽寿命以600次/h频率，进行SD卡槽插拔试验，插入拔出为一次循环，测试500次循环；1允许SD卡和卡槽存在轻微磨损现象；36）线材可靠性测试测试项目测试方法判定标准数量芯线之间施加AC500V/50HZ的电压持续不可有击穿、短路，漏电流绝缘耐压一分钟小于1mAo绝缘电阻大于31000MQ将线材的一端固定（头部或者尾部固1线材外观正常；抗拉测试定），另一端竖直向下施加5kgf拉力，保5持1min；2线材机械电气功能正常；线材样品初始检验合格后，进行弯折测试：1将线材弯折位置固定在测试架上，弯折位置为SR处或者线材与壳体连接处,在1外观无破损，断裂；离弯折处1米内自由悬挂标准要求重量弯折测试的砝码500g；2无功能不良及短路现象，相52弯折半径为25.4mm，弯折角度土应的功能参数...
