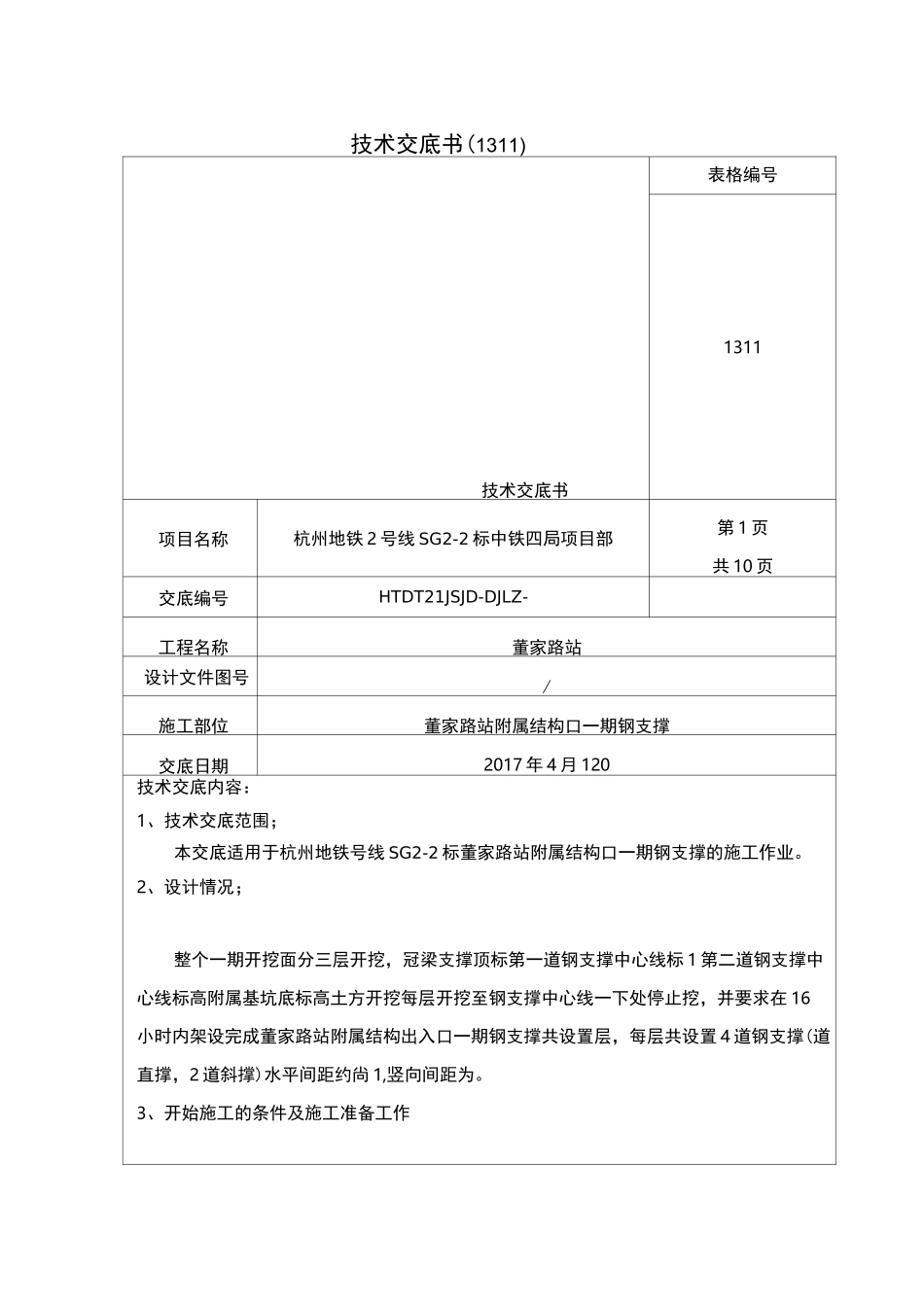

技术交底书(1311)技术交底书表格编号1311项目名称杭州地铁2号线SG2-2标中铁四局项目部第1页共10页交底编号HTDT21JSJD-DJLZ-工程名称董家路站设计文件图号/施工部位董家路站附属结构口一期钢支撑交底日期2017年4月120技术交底内容：1、技术交底范围；本交底适用于杭州地铁号线SG2-2标董家路站附属结构口一期钢支撑的施工作业。2、设计情况；整个一期开挖面分三层开挖，冠梁支撑顶标第一道钢支撑中心线标1第二道钢支撑中心线标高附属基坑底标高土方开挖每层开挖至钢支撑中心线一下处停止挖，并要求在16小时内架设完成董家路站附属结构出入口一期钢支撑共设置层，每层共设置4道钢支撑(道直撑，2道斜撑)水平间距约尙1,竖向间距为。3、开始施工的条件及施工准备工作(4)料准备据物资及时组场，50T汽车吊（台）1电焊机（台）1100T液压千斤顶（个）2切割机（台）1小线（个）1全站仪（个）1水准仪（个）1时报项目部组织验收工作。具体验收工作内容如下：1）钢支撑进场前提供厂家资质及产品合格证；钢板原材进场质量证明和实验报告；高强螺栓、膨胀螺栓、花篮螺栓等重要配件产品合格证和检测实验报告；三角钢板牛腿的焊缝及结构尺寸检查；支撑外观质量验收，包括钢支撑顺直情况、螺栓孔完整情况、防锈处理情况234567（2）每层土安装支撑施并开挖下一支撑安装标高及水平位置，将两块三角钢板钢支撑施工条件为，第一道砼支撑混凝土强度达到设计强度，且土方开挖为分段分层放坡开挖，边开挖边架设，基坑开挖至设计标高。（1）技术准备冠梁施工前技术人员必须熟练图纸内容，由技术人员定出钢支撑底标高，确定开挖深度。（2）材料准备①609X16钢支撑、活络头、H型钢400*408*21*21mm、钢板800*268*16mm等（3）机具准备等;千斤顶附压力表，并经试验室标定；钢支撑安装前，在拼装场所进行试拼，验证拼节和支撑顺直情况。钢垫块、钢楔块、紧固螺栓、铁板等支撑材料，分类堆放在料场；各种材料必须经质量检验合格方可按施工进度分批进场，确保进场支撑材料均达到设计要求和施工进度要求。（5）支撑材料拼装准备根据土方开挖进度提前在拼装场按支撑编号及设计长度进行拼装备用。施工斜撑前准备好支座（钢垫箱）同时下料，准备好钢牛腿料，一旦工作面出来能及时投入安装。4、施工工艺钢支撑安装（1）单个施工段钢支撑的安装工艺流程：基坑土方开挖一安装钢围檩一围檩背后填充f安装支撑施加轴力f开挖下一个工作面。钢支撑施工工艺流程图如下：基坑土方安装挖艺流程图挖至支撑位置后，根据支撑中心线计算出钢牛腿顶面标高。钢牛腿采用400*4OOmmi的角钢，焊好后的钢牛腿保证直角垂直，'并有足够的稳定性，不得出现歪扭、虚施工监测牛腿安装完成后立即进行围檩背钢采撑组拼石混凝土填充密实，然后安装钢支撑。及时调整已拼装好的支撑长度，经复验无误后，再由501汽车吊将支撑架设到位,并及时按设计要围檩背后填应力施加。（3）钢支撑架设宀壮士I、"安装支!撑施力卩1）直撑部位等土方开挖结束，在墙面上标出支撑位置，并将型钢表面凿除干净。以使支撑顶端及墙面受力均匀。牛腿（250X200）以及与型钢进行焊接；如图4-2图直撑部位安装图支撑支撑根部通知分类堆定场斜撑安装前先将钢垫箱与型钢进行焊接，并在钢垫箱一侧用三角铁与钢垫箱焊接。将斜撑支座连成整体，其安装方法与直撑相同。图斜撑部位安装图2）迅速安装支撑并及时按设计值施加预应力。每根钢支撑的配置按总长度的不同配用一端固定端一端活动端，中间段采用标准管节进行配置，在地面按设计长度进行预拼装。钢支撑安装之前，需实际丈量两侧地下连续墙间的净间距，及时调整已拼装好的支撑长度。经复验无误后，再由汽车吊采用两点吊装，吊点一般在离端部（L二支撑长度）左右为宜将支撑吊入基坑，架设到设计位置。吊装时在两端部设置人工牵引绳。钢支撑吊装到位，不要松开吊钩，先使固定端放在三角钢板上，将活络头子拉出顶住型钢；再将2台液压千斤顶放入活络头子顶压位置，在活动端施加预应力。预应力施加到位后，在活络头子中锲紧垫块，并烧焊牢固，然后回油松开千斤顶,解开起吊钢丝绳，完成该根支撑的安装。千斤顶施加预应力时，对预应力值做好记录备...
