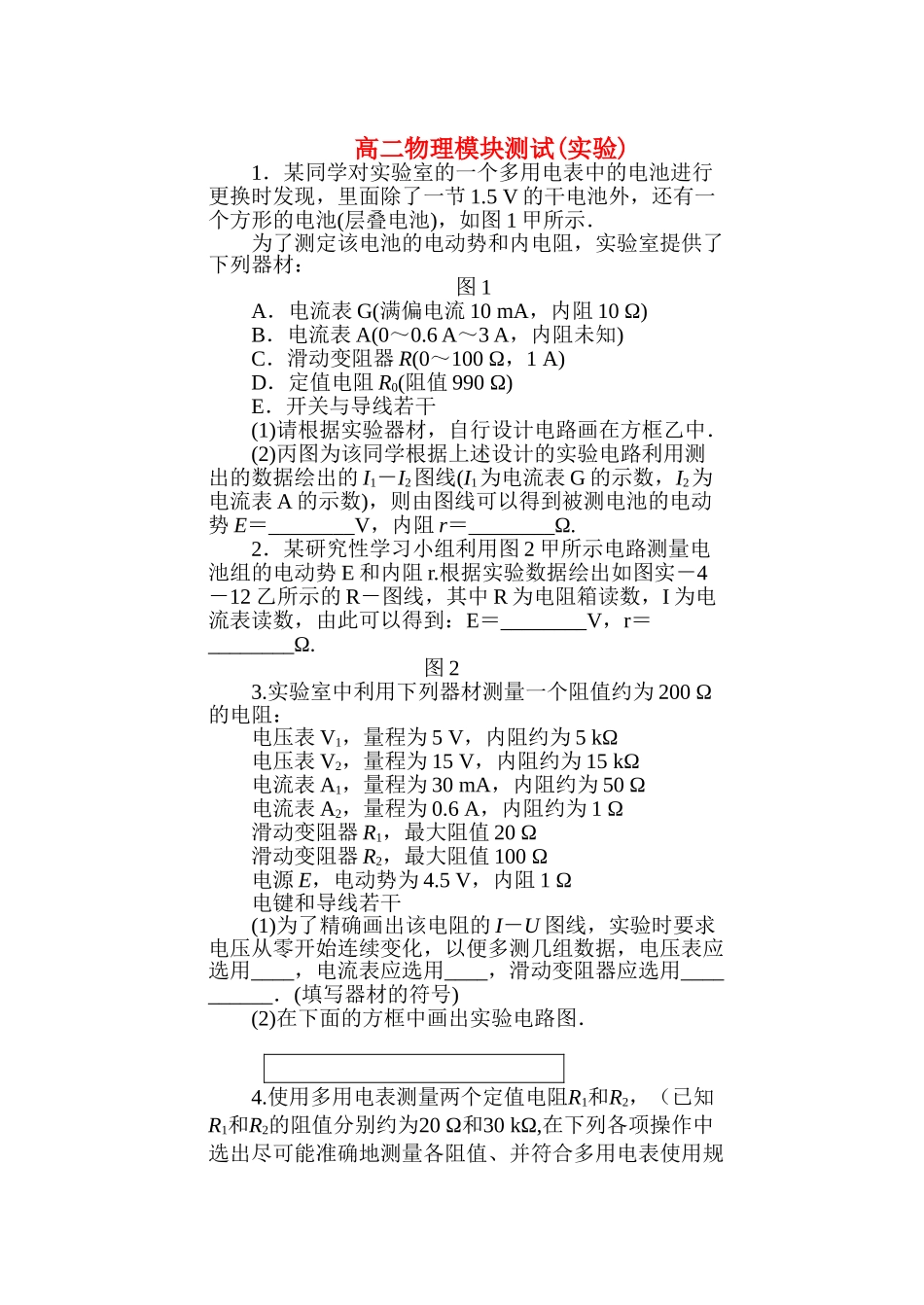

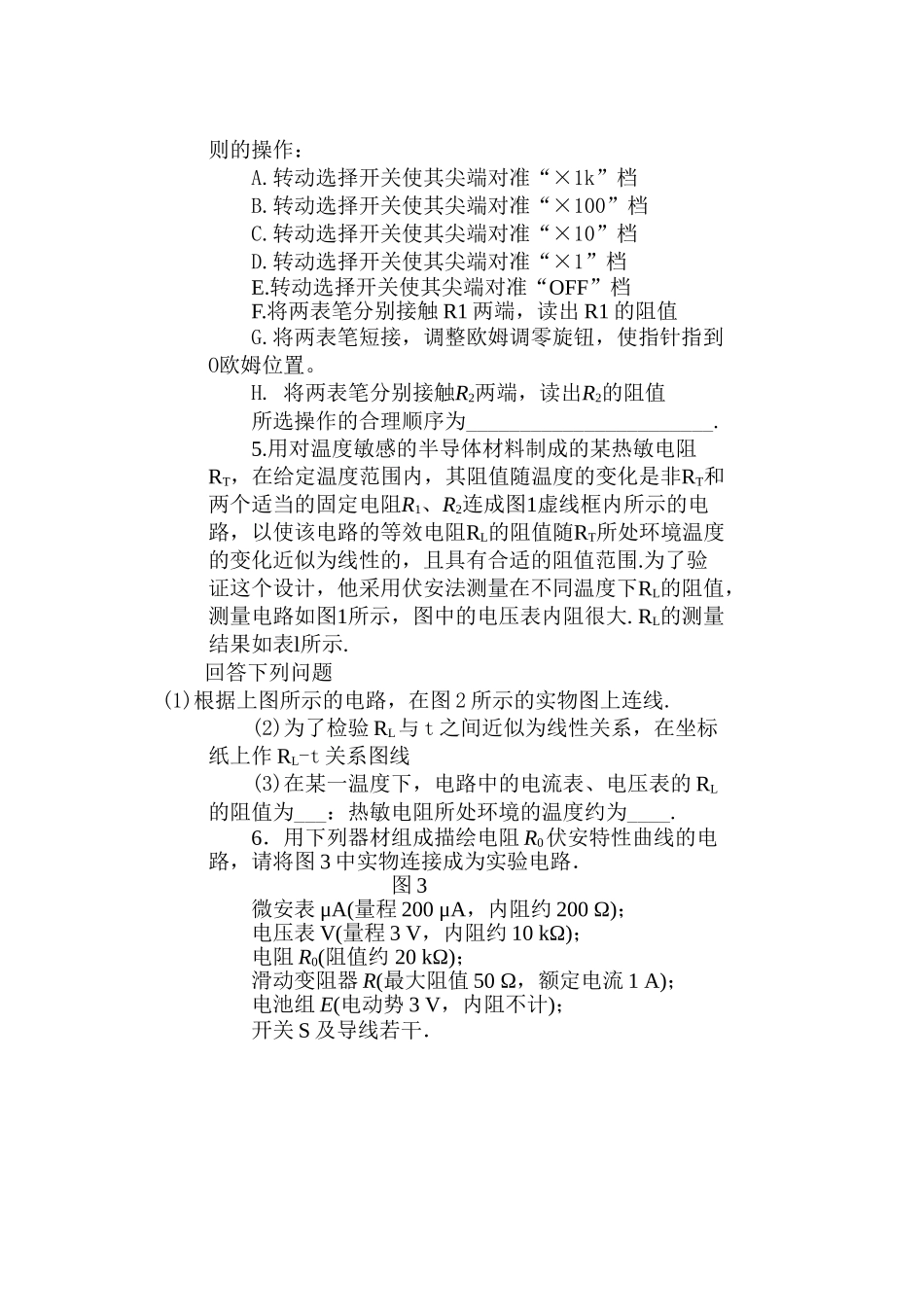

高二物理模块测试(实验)1．某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5V的干电池外，还有一个方形的电池(层叠电池)，如图1甲所示．为了测定该电池的电动势和内电阻，实验室提供了下列器材：图1A．电流表G(满偏电流10mA，内阻10Ω)B．电流表A(0～0.6A～3A，内阻未知)C．滑动变阻器R(0～100Ω，1A)D．定值电阻R0(阻值990Ω)E．开关与导线若干(1)请根据实验器材，自行设计电路画在方框乙中．(2)丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，则由图线可以得到被测电池的电动势E＝________V，内阻r＝________Ω.2．某研究性学习小组利用图2甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图实－4－12乙所示的R－图线，其中R为电阻箱读数，I为电流表读数，由此可以得到：E＝________V，r＝________Ω.图23.实验室中利用下列器材测量一个阻值约为200Ω的电阻：电压表V1，量程为5V，内阻约为5kΩ电压表V2，量程为15V，内阻约为15kΩ电流表A1，量程为30mA，内阻约为50Ω电流表A2，量程为0.6A，内阻约为1Ω滑动变阻器R1，最大阻值20Ω滑动变阻器R2，最大阻值100Ω电源E，电动势为4.5V，内阻1Ω电键和导线若干(1)为了精确画出该电阻的I－U图线，实验时要求电压从零开始连续变化，以便多测几组数据，电压表应选用____，电流表应选用____，滑动变阻器应选用__________．(填写器材的符号)(2)在下面的方框中画出实验电路图．4.使用多用电表测量两个定值电阻R1和R2，（已知R1和R2的阻值分别约为20Ω和30kΩ,在下列各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规则的操作：A.转动选择开关使其尖端对准“×1k”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF”档F.将两表笔分别接触R1两端，读出R1的阻值G.将两表笔短接，调整欧姆调零旋钮，使指针指到O欧姆位置。H.将两表笔分别接触R2两端，读出R2的阻值所选操作的合理顺序为_______________________.5.用对温度敏感的半导体材料制成的某热敏电阻RT，在给定温度范围内，其阻值随温度的变化是非RT和两个适当的固定电阻R1、R2连成图1虚线框内所示的电路，以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的，且具有合适的阻值范围.为了验证这个设计，他采用伏安法测量在不同温度下RL的阻值，测量电路如图1所示，图中的电压表内阻很大.RL的测量结果如表l所示.回答下列问题(1)根据上图所示的电路，在图2所示的实物图上连线.(2)为了检验RL与t之间近似为线性关系，在坐标纸上作RL-t关系图线(3)在某一温度下，电路中的电流表、电压表的RL的阻值为___：热敏电阻所处环境的温度约为____.6．用下列器材组成描绘电阻R0伏安特性曲线的电路，请将图3中实物连接成为实验电路．图3微安表μA(量程200μA，内阻约200Ω)；电压表V(量程3V，内阻约10kΩ)；电阻R0(阻值约20kΩ)；滑动变阻器R(最大阻值50Ω，额定电流1A)；电池组E(电动势3V，内阻不计)；开关S及导线若干．
