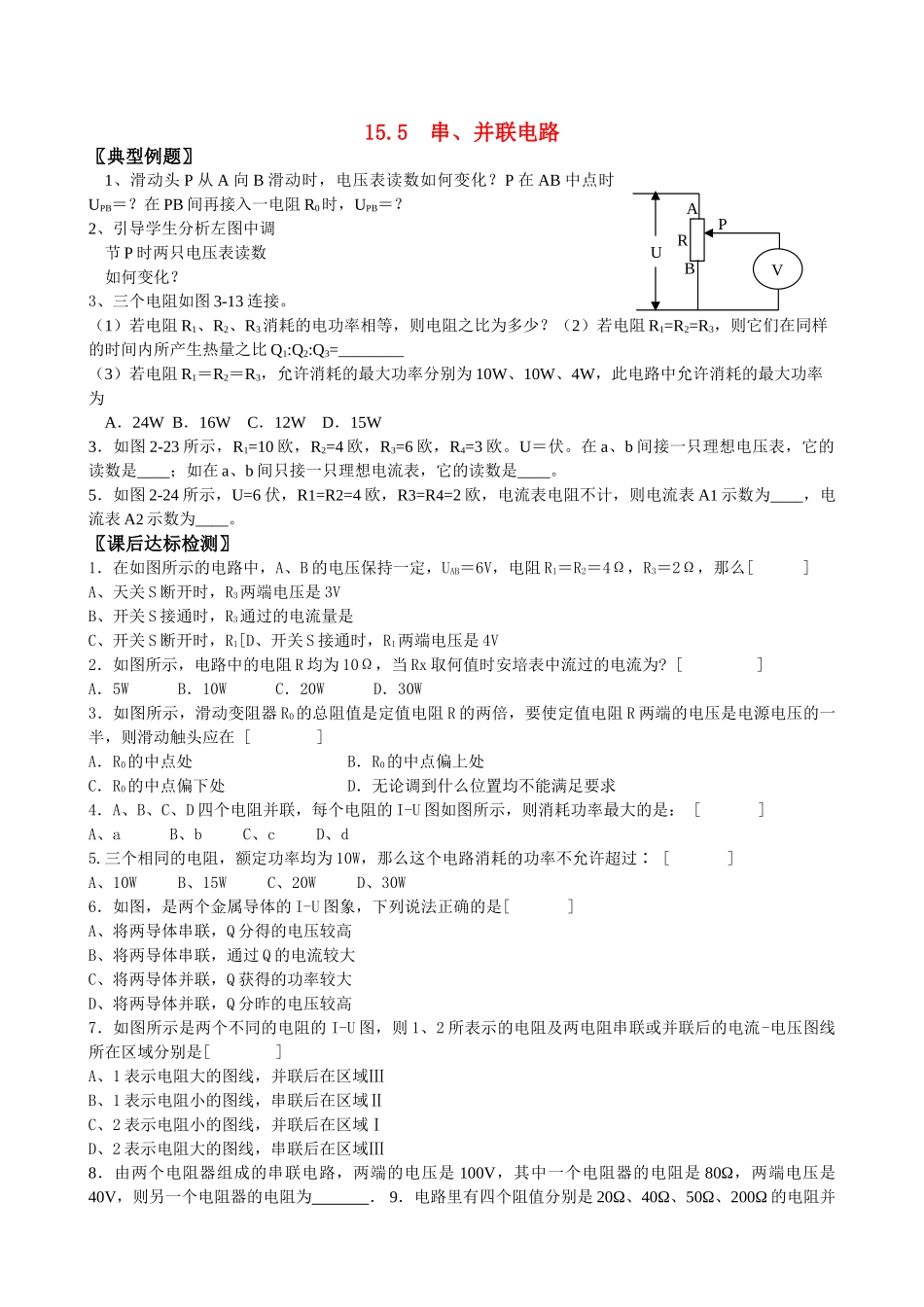

VUABRP15.5串、并联电路〖典型例题〗1、滑动头P从A向B滑动时，电压表读数如何变化？P在AB中点时UPB＝？在PB间再接入一电阻R0时，UPB＝？2、引导学生分析左图中调节P时两只电压表读数如何变化？3、三个电阻如图3-13连接。（1）若电阻R1、R2、R3消耗的电功率相等，则电阻之比为多少？（2）若电阻R1=R2=R3，则它们在同样的时间内所产生热量之比Q1:Q2:Q3=________（3）若电阻R1＝R2＝R3，允许消耗的最大功率分别为10W、10W、4W，此电路中允许消耗的最大功率为A．24WB．16WC．12WD．15W3．如图2-23所示，R1=10欧，R2=4欧，R3=6欧，R4=3欧。U＝伏。在a、b间接一只理想电压表，它的读数是____；如在a、b间只接一只理想电流表，它的读数是____。5．如图2-24所示，U=6伏，R1=R2=4欧，R3=R4=2欧，电流表电阻不计，则电流表A1示数为____，电流表A2示数为____。〖课后达标检测〗1．在如图所示的电路中，A、B的电压保持一定，UAB＝6V，电阻R1＝R2＝4Ω，R3＝2Ω，那么[]A、天关S断开时，R3两端电压是3VB、开关S接通时，R3通过的电流量是C、开关S断开时，R1[D、开关S接通时，R1两端电压是4V2．如图所示，电路中的电阻R均为10Ω，当Rx取何值时安培表中流过的电流为?[]A．5WB．10WC．20WD．30W3．如图所示，滑动变阻器R0的总阻值是定值电阻R的两倍，要使定值电阻R两端的电压是电源电压的一半，则滑动触头应在[]A．R0的中点处B．R0的中点偏上处C．R0的中点偏下处D．无论调到什么位置均不能满足要求4．A、B、C、D四个电阻并联，每个电阻的I-U图如图所示，则消耗功率最大的是：[]A、aB、bC、cD、d5.三个相同的电阻，额定功率均为10W，那么这个电路消耗的功率不允许超过∶[]A、10WB、15WC、20WD、30W6．如图，是两个金属导体的I-U图象，下列说法正确的是[]A、将两导体串联，Q分得的电压较高B、将两导体串联，通过Q的电流较大C、将两导体并联，Q获得的功率较大D、将两导体并联，Q分昨的电压较高7．如图所示是两个不同的电阻的I-U图，则1、2所表示的电阻及两电阻串联或并联后的电流-电压图线所在区域分别是[]A、1表示电阻大的图线，并联后在区域ⅢB、1表示电阻小的图线，串联后在区域ⅡC、2表示电阻小的图线，并联后在区域ⅠD、2表示电阻大的图线，串联后在区域Ⅲ8．由两个电阻器组成的串联电路，两端的电压是100V，其中一个电阻器的电阻是80Ω，两端电压是40V，则另一个电阻器的电阻为．9．电路里有四个阻值分别是20Ω、40Ω、50Ω、200Ω的电阻并联着，则电路的总电阻为。、10．R1、R2两个电阻并联，其中R1为200Ω，通过R1的电流I1为，通过整个并联电路的电流I为，求R2和通过R2的电流I2．11．用阻值分别是10kΩ、20kΩ、80kΩ的三只电阻，怎样连接可以得到26kΩ的电阻？
