道路工程识图与绘图期末试卷及答案VIP免费

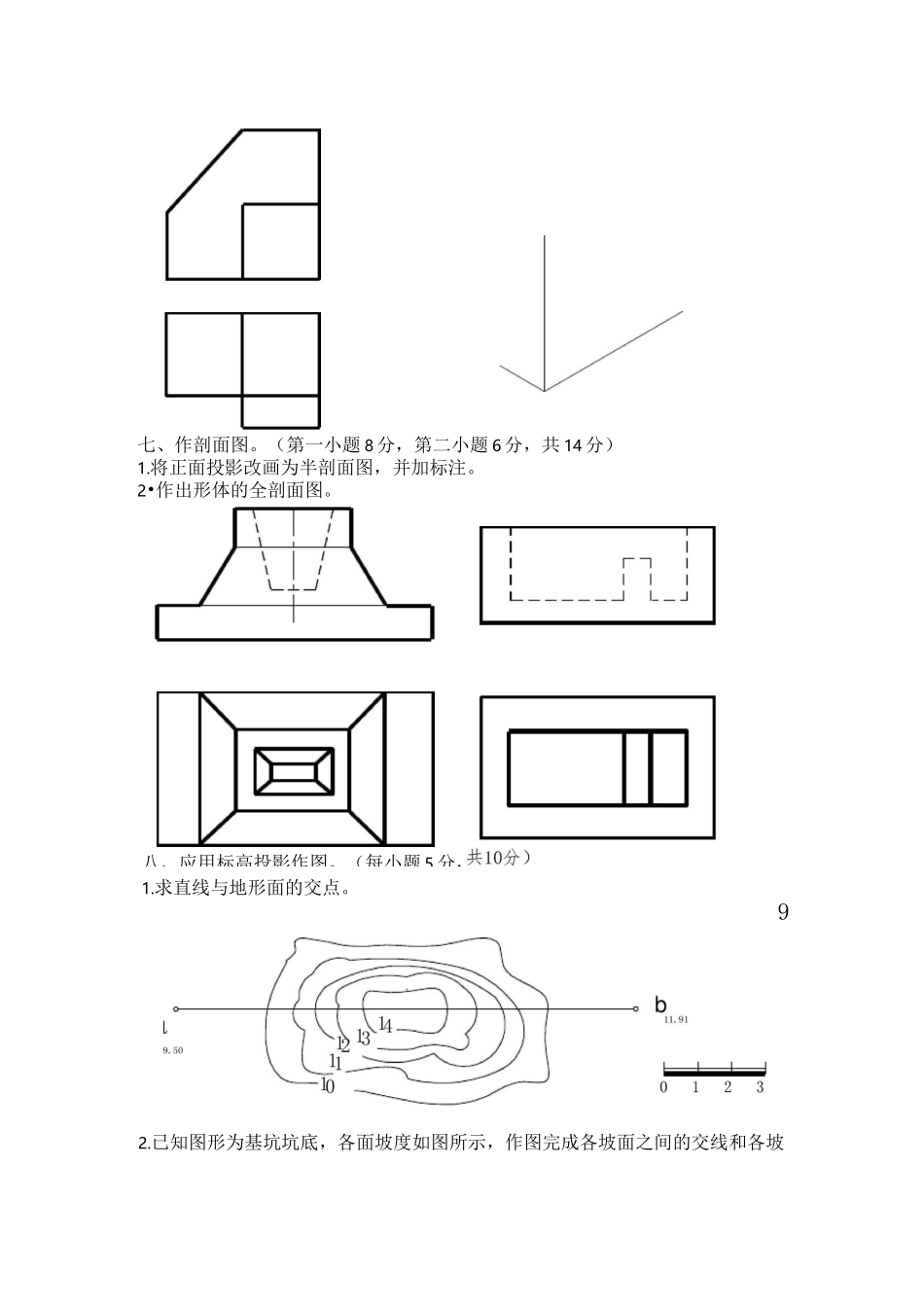

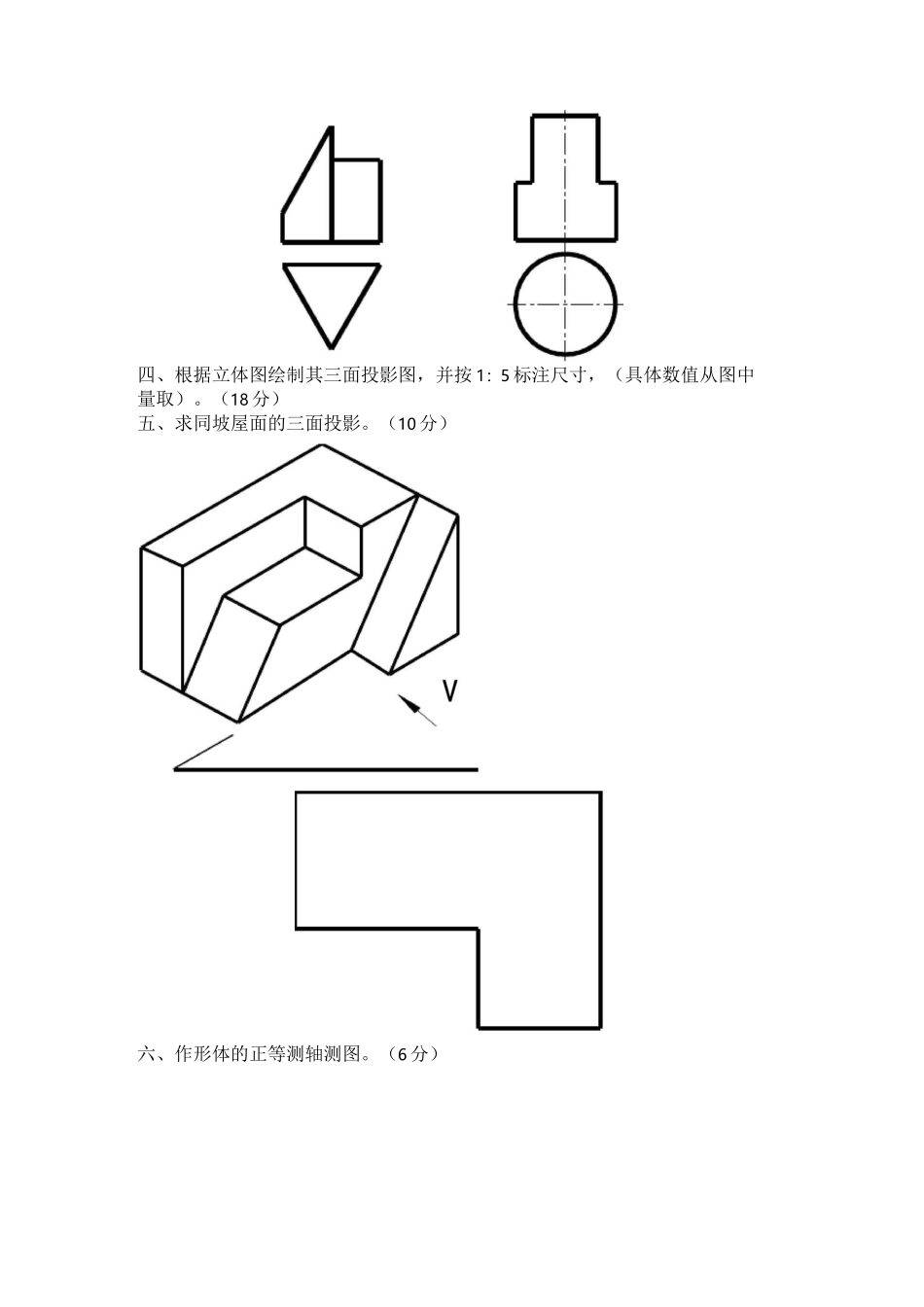

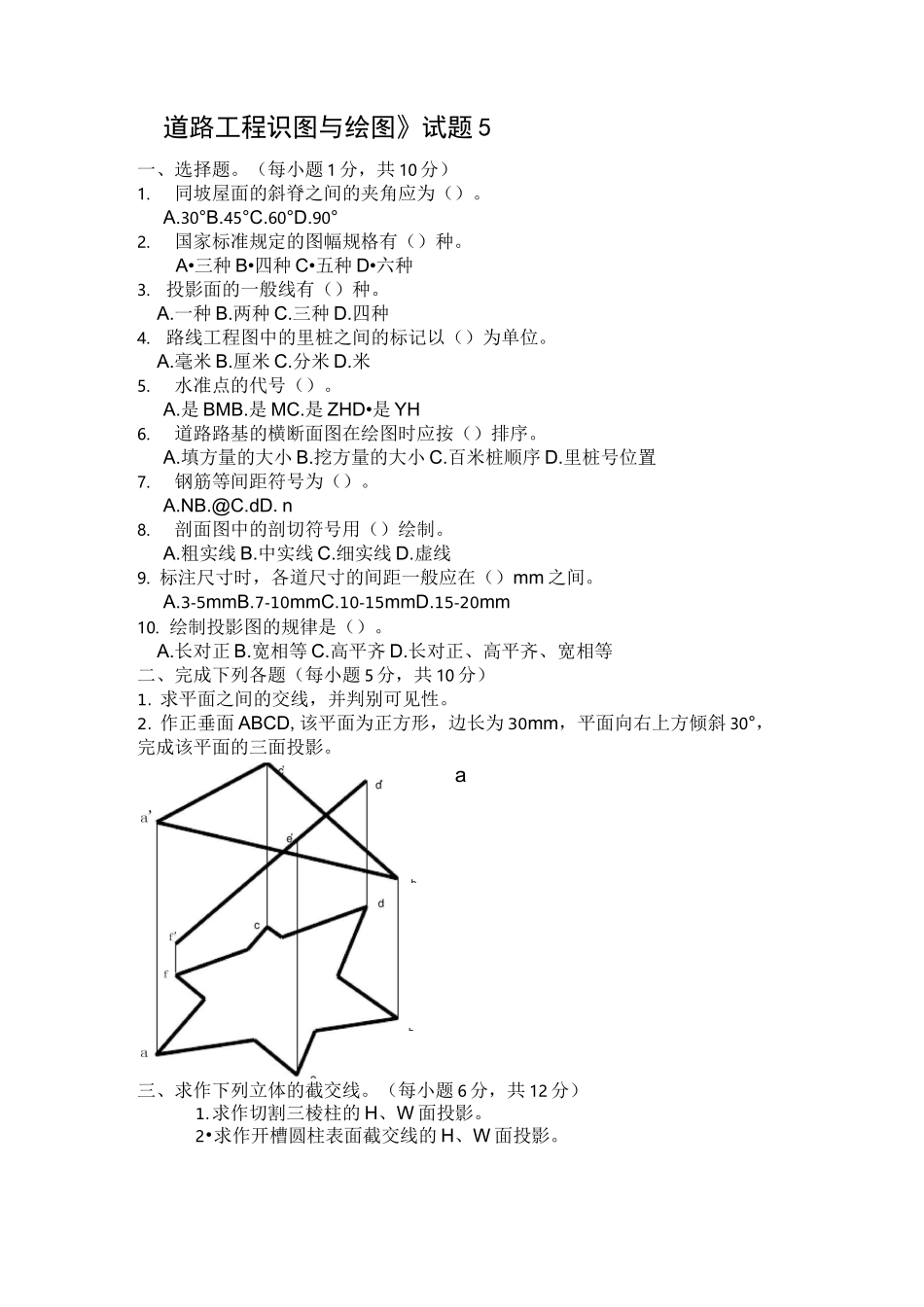

a道路工程识图与绘图》试题5一、选择题。（每小题1分，共10分）1.同坡屋面的斜脊之间的夹角应为（）。A.30°B.45°C.60°D.90°2.国家标准规定的图幅规格有（）种。A•三种B•四种C•五种D•六种3.投影面的一般线有（）种。A.一种B.两种C.三种D.四种4.路线工程图中的里桩之间的标记以（）为单位。A.毫米B.厘米C.分米D.米5.水准点的代号（）。A.是BMB.是MC.是ZHD•是YH6.道路路基的横断面图在绘图时应按（）排序。A.填方量的大小B.挖方量的大小C.百米桩顺序D.里桩号位置7.钢筋等间距符号为（）。A.NB.@C.dD.n8.剖面图中的剖切符号用（）绘制。A.粗实线B.中实线C.细实线D.虚线9.标注尺寸时，各道尺寸的间距一般应在（）mm之间。A.3-5mmB.7-10mmC.10-15mmD.15-20mm10.绘制投影图的规律是（）。A.长对正B.宽相等C.高平齐D.长对正、高平齐、宽相等二、完成下列各题（每小题5分，共10分）1.求平面之间的交线，并判别可见性。2.作正垂面ABCD,该平面为正方形，边长为30mm，平面向右上方倾斜30°，完成该平面的三面投影。三、求作下列立体的截交线。（每小题6分，共12分）1.求作切割三棱柱的H、W面投影。2•求作开槽圆柱表面截交线的H、W面投影。bb四、根据立体图绘制其三面投影图，并按1：5标注尺寸，（具体数值从图中量取）。（18分）五、求同坡屋面的三面投影。（10分）六、作形体的正等测轴测图。（6分）七、作剖面图。（第一小题8分，第二小题6分，共14分）1.将正面投影改画为半剖面图，并加标注。2•作出形体的全剖面图。9八、应用标高投影作图。（每小题5分，1.求直线与地形面的交点。2.已知图形为基坑坑底，各面坡度如图所示，作图完成各坡面之间的交线和各坡面与地面的交线。九、阅读第5页图样并回答问题。（每小题2分，共10分）1.该图样称为：,请填写在图的下方。2.拟建桥梁的孔数为：。3.图中部分线框内有不同数量的小点，它们表示。4.从图中至少选出三种（或以上）图例,示意画在下面的横线上，并写出图例的名称。5.这类图样一般常选用的比例是制图试题（五）第5页（共5页）3.A答案及评分参考一、选择题。（每小题1分，共10分）1.D2.C6.C7.B二、完成下列各题1.2、4.D5.A9.B10.D每小题1分,答错不得分每小题5分，共10分）b'b交点各1分，交线1分，b"三、求作下列立体的截交线。（每小题6分，共12分）1.四、根据立体图绘制其三面投影图，并按1：1标注尺寸（具体数值从图中量取）。（18分）三面投影各4分，尺寸标注6分，错、漏画线或标注尺寸不正确，酌情扣分。V、w面投影各分,H面投影4分，错、漏画线酌扣分。五、求同坡屋面的三面投影。（10分）43,61六、作形体的正等测轴测图。（6分）1.虚线改画为粗实线2分，剖面线2分，不正确不得分，半剖位置画错扣2分，标注2分，未剖部分粗实线2分。虚线改画粗实线4分，剖面线2分，角度不正确扣2分。112.七、作剖面图。（第一小题8分，第二小题6分，共14分）错、漏画每一条线扣0.5分。八、应用标高投影作图。（每小题5分，共10分）2.1.15地形线2分，交点各1分，边坡之间的交线各1分，可见性1分。b11.9101234边坡1之分间，的交线各边坡1与分地。面的交线九、阅读第5页图样并回答问题。（每小题2分，共10分）1.桥位平面图（并写在图样下方）答错不得分，少答扣1分2.3孔3.已有房屋的楼层数，有几个小点，即为几层。4.表示已有建筑；表示围墙；表示拟建的建筑或预留地。5.1：500、1：1000、1：2000
