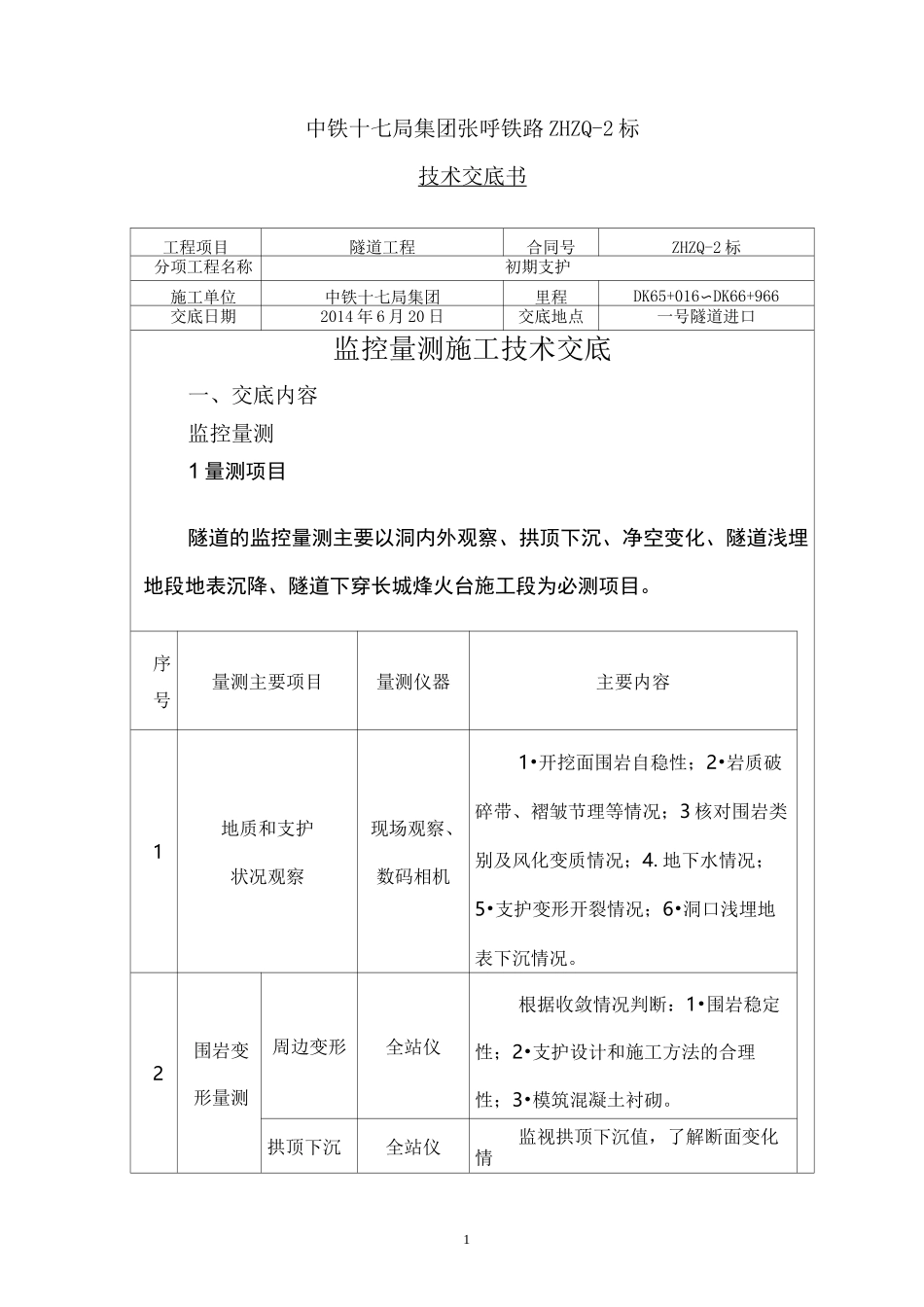

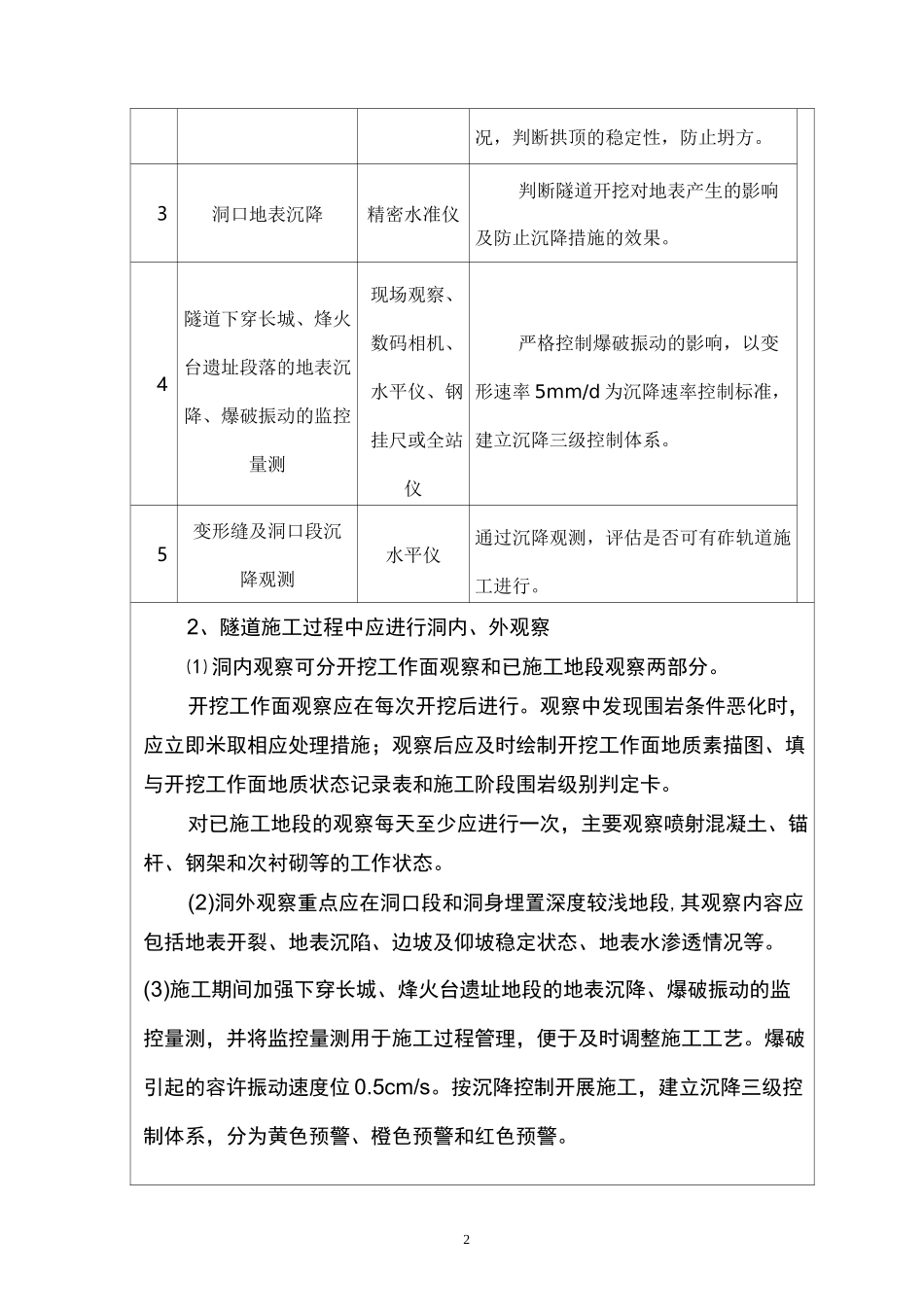

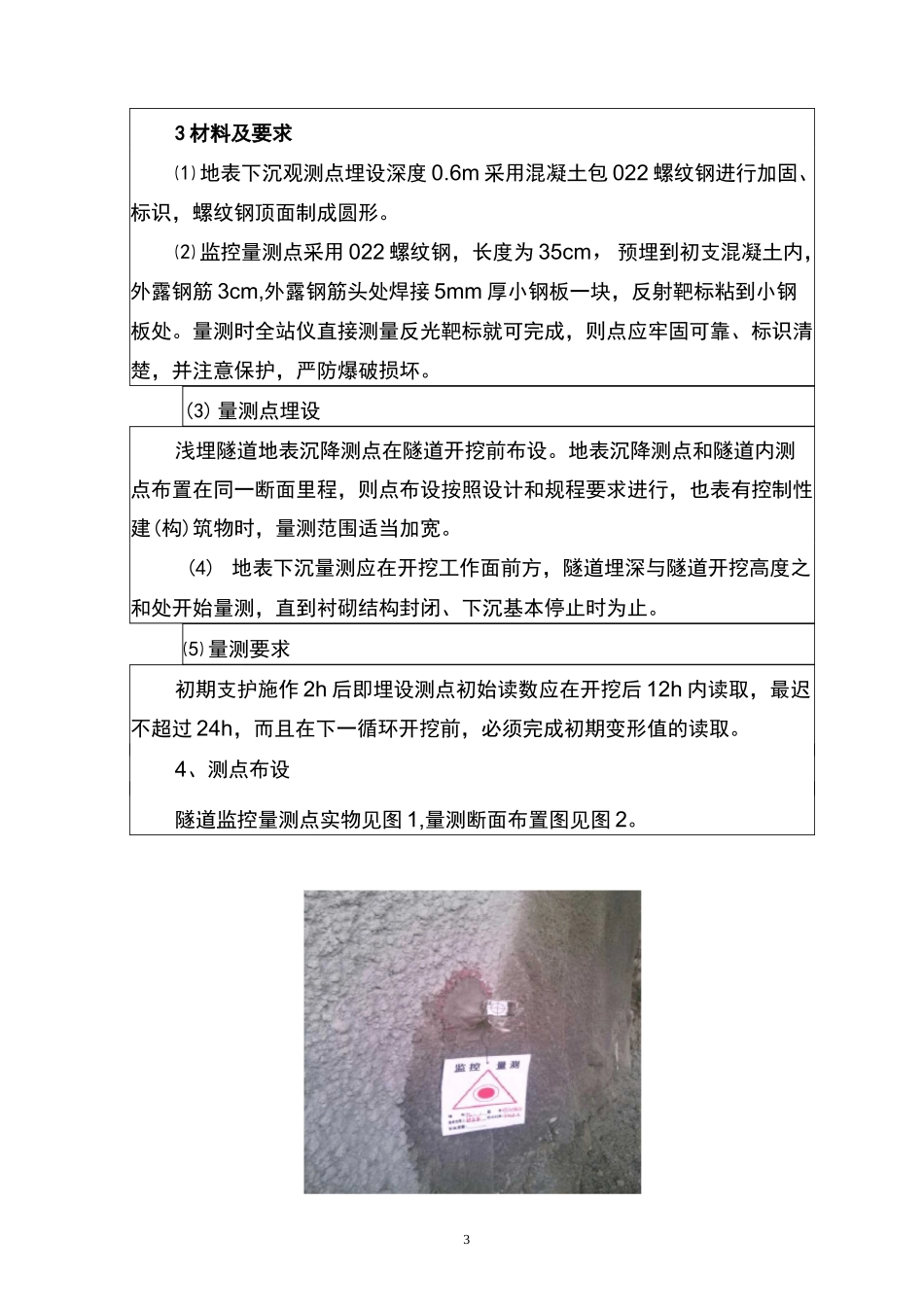

1中铁十七局集团张呼铁路ZHZQ-2标技术交底书工程项目隧道工程合同号ZHZQ-2标分项工程名称初期支护施工单位中铁十七局集团里程DK65+016〜DK66+966交底日期2014年6月20日交底地点一号隧道进口监控量测施工技术交底一、交底内容监控量测1量测项目隧道的监控量测主要以洞内外观察、拱顶下沉、净空变化、隧道浅埋地段地表沉降、隧道下穿长城烽火台施工段为必测项目。序号量测主要项目量测仪器主要内容1地质和支护状况观察现场观察、数码相机1•开挖面围岩自稳性；2•岩质破碎带、褶皱节理等情况；3核对围岩类别及风化变质情况；4.地下水情况；5•支护变形开裂情况；6•洞口浅埋地表下沉情况。2围岩变形量测周边变形全站仪根据收敛情况判断：1•围岩稳定性；2•支护设计和施工方法的合理性；3•模筑混凝土衬砌。拱顶下沉全站仪监视拱顶下沉值，了解断面变化情2况，判断拱顶的稳定性，防止坍方。3洞口地表沉降精密水准仪判断隧道开挖对地表产生的影响及防止沉降措施的效果。4隧道下穿长城、烽火台遗址段落的地表沉降、爆破振动的监控量测现场观察、数码相机、水平仪、钢挂尺或全站仪严格控制爆破振动的影响，以变形速率5mm/d为沉降速率控制标准，建立沉降三级控制体系。5变形缝及洞口段沉降观测水平仪通过沉降观测，评估是否可有砟轨道施工进行。2、隧道施工过程中应进行洞内、外观察⑴洞内观察可分开挖工作面观察和已施工地段观察两部分。开挖工作面观察应在每次开挖后进行。观察中发现围岩条件恶化时，应立即米取相应处理措施；观察后应及时绘制开挖工作面地质素描图、填与开挖工作面地质状态记录表和施工阶段围岩级别判定卡。对已施工地段的观察每天至少应进行一次，主要观察喷射混凝土、锚杆、钢架和次衬砌等的工作状态。(2)洞外观察重点应在洞口段和洞身埋置深度较浅地段,其观察内容应包括地表开裂、地表沉陷、边坡及仰坡稳定状态、地表水渗透情况等。(3)施工期间加强下穿长城、烽火台遗址地段的地表沉降、爆破振动的监控量测，并将监控量测用于施工过程管理，便于及时调整施工工艺。爆破引起的容许振动速度位0.5cm/s。按沉降控制开展施工，建立沉降三级控制体系，分为黄色预警、橙色预警和红色预警。33材料及要求⑴地表下沉观测点埋设深度0.6m采用混凝土包022螺纹钢进行加固、标识，螺纹钢顶面制成圆形。⑵监控量测点采用022螺纹钢，长度为35cm，预埋到初支混凝土内，外露钢筋3cm,外露钢筋头处焊接5mm厚小钢板一块，反射靶标粘到小钢板处。量测时全站仪直接测量反光靶标就可完成，则点应牢固可靠、标识清楚，并注意保护，严防爆破损坏。(3)量测点埋设浅埋隧道地表沉降测点在隧道开挖前布设。地表沉降测点和隧道内测点布置在同一断面里程，则点布设按照设计和规程要求进行，也表有控制性建(构)筑物时，量测范围适当加宽。(4)地表下沉量测应在开挖工作面前方，隧道埋深与隧道开挖高度之和处开始量测，直到衬砌结构封闭、下沉基本停止时为止。⑸量测要求初期支护施作2h后即埋设测点初始读数应在开挖后12h内读取，最迟不超过24h，而且在下一循环开挖前，必须完成初期变形值的读取。4、测点布设隧道监控量测点实物见图1,量测断面布置图见图2。4//隧4/道、\、\二中-:rn-11内轨顶面-b[11—三台阶法测点布置\111'1三台阶七步法测点布置CRD法测点布置图例▲拱顶下沉测点周边收敛测点图2拱顶下沉及周边收敛测点布置示意图每个断面必须挂牌，需标明埋设点时间、里程、责任人。5、量测断面间距根据《铁路隧道喷锚构筑法技术规范》要求，结合本标段隧道具体图1监控量测点实物图内轨顶隧一道__中线台阶法测点布置内轨顶面隧道中貝5情况各级围岩量测断面间距为V级围岩地段5m；V级围岩地段10m;皿级围岩地段30m。为掌握各级围岩位移变化规律，在各级围岩起始地段增设量测断面。6量测频率(1)洞内观察分为开挖工作面观察和已施工区段观察两部分，开挖工作面观察应在每次开挖后进行，观察发现围岩条件恶化时立即米取相应处理措施，地质情况基本无变化时，可每天进行一次，观察后应及时绘制开挖工作面地质素描图。对已施工区段的观察也应每天至少进行一次,观察内容包括喷射混凝土是否有剥落、开裂,锚杆是...
