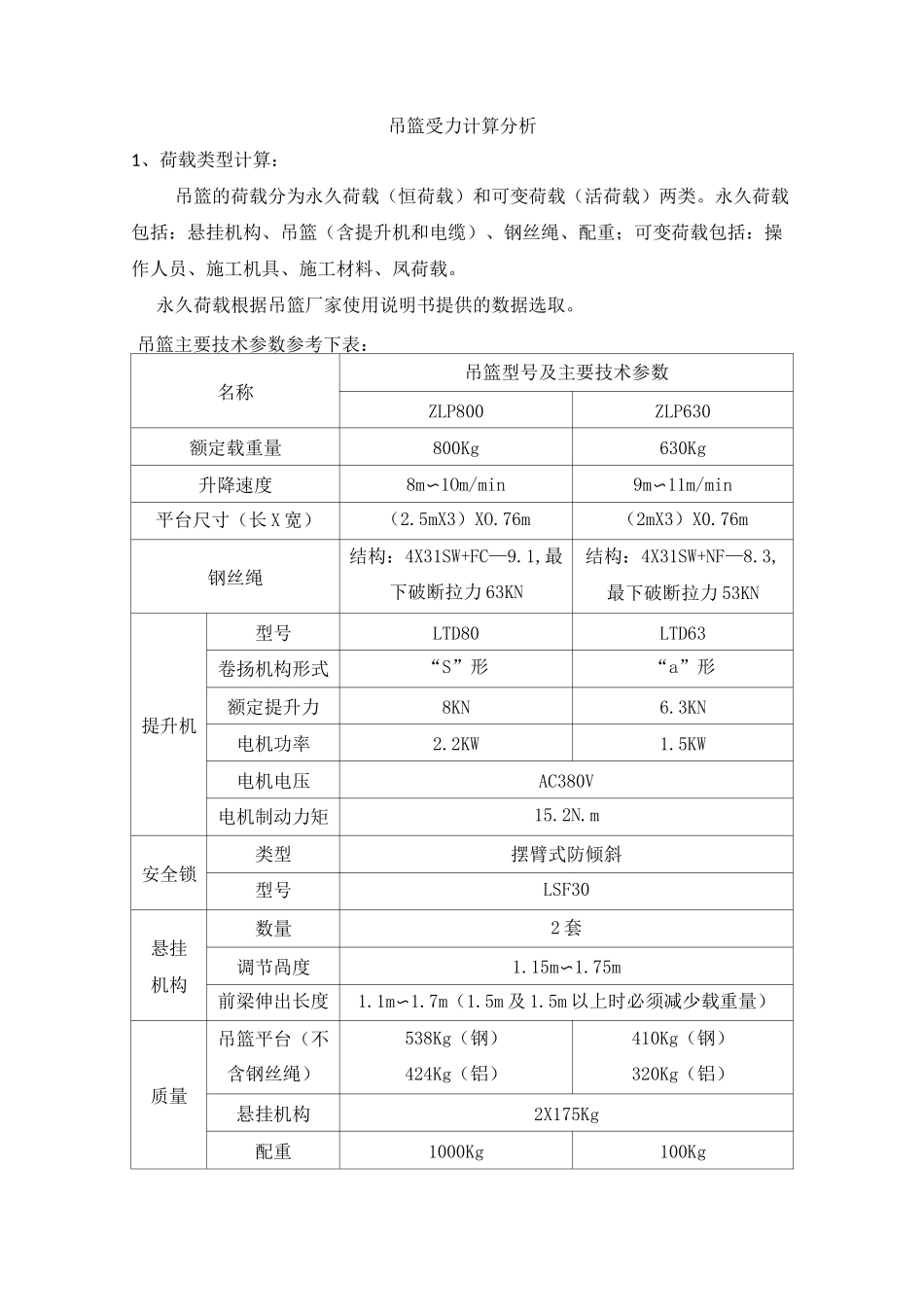

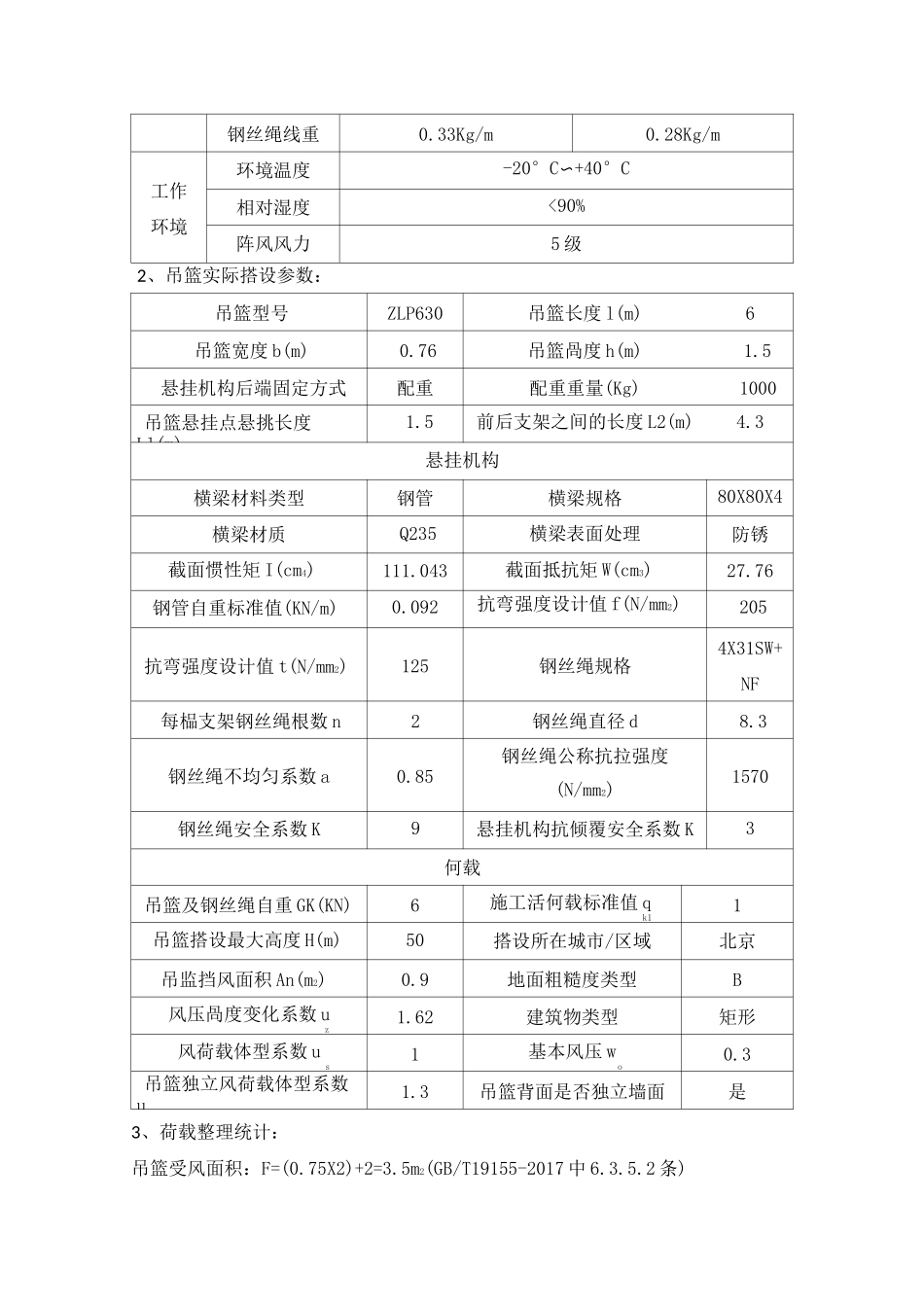

吊篮受力计算分析1、荷载类型计算：吊篮的荷载分为永久荷载（恒荷载）和可变荷载（活荷载）两类。永久荷载包括：悬挂机构、吊篮（含提升机和电缆）、钢丝绳、配重；可变荷载包括：操作人员、施工机具、施工材料、凤荷载。永久荷载根据吊篮厂家使用说明书提供的数据选取。吊篮主要技术参数参考下表：名称吊篮型号及主要技术参数ZLP800ZLP630额定载重量800Kg630Kg升降速度8m〜1Om/min9m〜11m/min平台尺寸（长X宽）（2.5mX3）XO.76m（2mX3）X0.76m钢丝绳结构：4X31SW+FC—9.1,最下破断拉力63KN结构：4X31SW+NF—8.3,最下破断拉力53KN提升机型号LTD80LTD63卷扬机构形式“S”形“a”形额定提升力8KN6.3KN电机功率2.2KW1.5KW电机电压AC380V电机制动力矩15.2N.m安全锁类型摆臂式防倾斜型号LSF30悬挂机构数量2套调节咼度1.15m〜1.75m前梁伸出长度1.1m〜1.7m（1.5m及1.5m以上时必须减少载重量）质量吊篮平台（不含钢丝绳）538Kg（钢）424Kg（铝）410Kg（钢）320Kg（铝）悬挂机构2X175Kg配重1000Kg100Kg钢丝绳线重0.33Kg/m0.28Kg/m工作环境环境温度-20°C〜+40°C相对湿度<90%阵风风力5级2、吊篮实际搭设参数：吊篮型号ZLP630吊篮长度l(m)6吊篮宽度b(m)0.76吊篮咼度h(m)1.5悬挂机构后端固定方式配重配重重量(Kg)1000吊篮悬挂点悬挑长度Ll(m)1.5前后支架之间的长度L2(m)4.3悬挂机构横梁材料类型钢管横梁规格80X80X4横梁材质Q235横梁表面处理防锈截面惯性矩I(cm4)111.043截面抵抗矩W(cm3)27.76钢管自重标准值(KN/m)0.092抗弯强度设计值f(N/mm2)205抗弯强度设计值t(N/mm2)125钢丝绳规格4X31SW+NF每榀支架钢丝绳根数n2钢丝绳直径d8.3钢丝绳不均匀系数a0.85钢丝绳公称抗拉强度(N/mm2)1570钢丝绳安全系数K9悬挂机构抗倾覆安全系数K3何载吊篮及钢丝绳自重GK(KN)6施工活何载标准值qk11吊篮搭设最大高度H(m)50搭设所在城市/区域北京吊监挡风面积An(m2)0.9地面粗糙度类型B风压咼度变化系数uz1.62建筑物类型矩形风荷载体型系数us1基本风压wo0.3吊篮独立风荷载体型系数u1.3吊篮背面是否独立墙面是3、荷载整理统计：吊篮受风面积：F=(0.75X2)+2=3.5m2(GB/T19155-2017中6.3.5.2条)基本风压wo=0.45(GB50009-2012中8.1.2条)高度Z处的风振系数B=1(GB50009-2012中8.4.3条)Z风荷载体型系数Us=1.3・An/F=1.3X0.9/3.5=0.33风压高度变化系数UZ=1.62(GB50009-2012中表8.2.1)风荷载标准值：Wk=B・Uz・Us・Wo=1X1.62X0.33X0.45=0.24KNZ吊篮所受风荷载标准值：Q=W・F=0.24X3.5=0.84KN=84KgWKK吊篮篮底面积：A=I・b=6x0.76=4.56m2施工活荷载标准值：qk1=qk1・A=4.56KN=456Kg钢丝绳质量：(8.3X8.3X3.74)/1000X50X4=52Kg施工活荷载实际值：2.4KN=240Kg(2个操作员加上施工工具)施工活荷载(平台额定载重量)计算：R=nXM+2XM+M(GB/T19155-2017中6.3.4.2条)1Pem=2X80+2X40+0=240KgM：单个操作者的假定质量取80Kg。(GB/T19155-2017中6.3.4.1条)PM:单个操作者的装备质量取40Kg。(GB/T19155-2017中6.3.4.1条)eM：平台内的材料质量取0。m4、吊篮悬挂机构抗倾覆计算：吊篮悬挂机构抗倾覆力矩与倾覆力矩的比值不得小于3。即：K=(GXb)/(FXa)三3(GB/T19155-2017中6.5.5.3条)式中：K—抗倾覆安全系数G—配重、插杆、后支架的质量(Kg)F—悬吊平台、提升机、电器控制系统、钢丝绳、额定载重量、风压值等重量总和(Kg)a—前支梁伸出长度(m)b—配重点到前支梁的距离(m)已知：G=1000+（175X2）=1300Kg=13KNF=410+456+52+84=1002Kg=10.02KNa=1.5b=4.3K=1300X4.3/1002X1.5=3.7三3抗倾覆满足要求！实际应用状态如下：G=1000+（175X2）=1300Kg=13KNF=410+240+52+84=786Kg=7.59KNa=1.5b=4.3K=1300X4.3/786X1.5=4.9三3抗倾覆满足要求！5、吊篮动力钢丝绳所承受的荷载（竖向荷载）标准值：钢丝绳安全系数（钢丝绳的最小破断拉力与最大工作静拉力的比值）取9动力钢丝绳竖向荷载：Q=（G+Q）/2（JGJ102-2010中5.2.2-1条）1KK=（410+456+52+17.5）/2（17.5是50米电缆线重量）=467.75Kg=4.7KN吊篮水平荷载（只考虑凤荷载）标准值（2根钢丝绳各承担1/2）：Q=Q/2（JGJ102-2010中5.2.2-2条）2WK=0.42KN6、动力钢丝绳所承受的拉力：Q=^；；22+Q2（JGJ102-2010中5...
